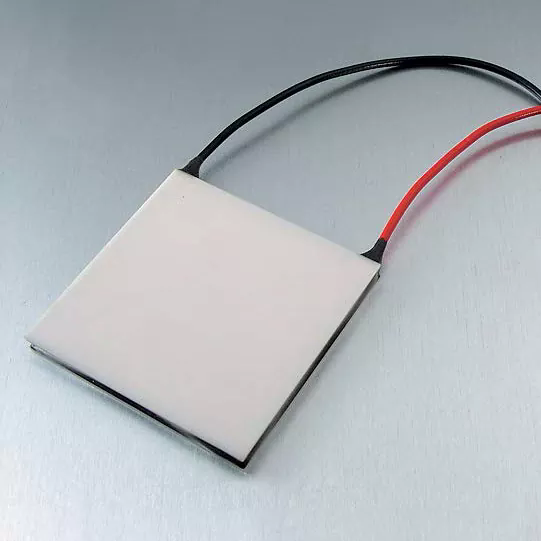

Kompakt tibbi analizatoru dizayn edən mühəndis 35°C ətraf mühit mühitində 15°C-də nümunə kamerasını saxlamalıdır. Korpus kiçikdir, güc büdcəsi məhduddur və soyutma sistemi üçün mövcud yer minimaldır. Mühəndis bilir ki, termoelektrik soyuducu və ya TEC bu tətbiq üçün ən uyğun texnologiyadır. Bəs hansı TEC? Cavab çox vaxt çox təsadüfi hesablanan rəqəmdən asılıdır: tələb olunan soyutma yükü. Əgər soyutma yükü lazımi səviyyədə qiymətləndirilməyibsə, TEC təyin edilmiş nöqtəni saxlamayacaq. Həddindən artıq qiymətləndirilərsə, TEC hədsiz, səmərəsiz və bahalı olacaqdır. Soyutma yükünün düzgün hesablanması, lazımsız xərc və mürəkkəblik olmadan tətbiqin tələblərinə cavab verən termoelektrik soyuducunun seçilməsində ilk addımdır.
Bu təlimat satınalma mühəndisləri, dizayn mühəndisləri və müəyyən etməli olan alıcılar üçün yazılmışdırtermoelektrik soyuducularsoyutma proqramları üçün. Soyutma yükünün komponentlərini, hər bir komponentin hesablanması üsullarını, korpusda istilik müqavimətinin rolunu, TEC-in performans əmsalının (COP) təsirini və təchizatçının qiymətləndirilməsi meyarlarını izah edəcəyik. Biz həmçinin Fuzhou X-Meritan Technology Co., Ltd-dəki fabrikimizdən ətraflı məhsul parametrlərini təqdim edəcəyik. Tibbi cihazı, lazer diodunu, batareya paketini və ya kompakt korpusu soyutmağınızdan asılı olmayaraq, bu təlimat sizə soyutma yükünü dəqiq hesablamaqda və tətbiqiniz üçün düzgün termoelektrik soyuducu seçməkdə kömək edəcək.
Soyutma yükü istənilən temperaturu saxlamaq üçün korpusdan və ya soyudulan obyektdən çıxarılmalı olan ümumi istilik miqdarıdır. Bu, aktiv istilik yükünün, passiv istilik yükünün və günəş radiasiyası və ya kondensasiya kimi hər hansı əlavə istilik mənbələrinin cəmidir. Soyutma yükü vatt ilə ifadə edilir. Termoelektrik soyuducu üçün soyutma yükü xüsusi iş şəraitində tələb olunan istilik nasosu qabiliyyətidir (Qc). TEC elə seçilməlidir ki, onun faktiki mühit temperaturunda və təyin edilmiş nöqtədə Qc müvafiq təhlükəsizlik marjası ilə soyutma yükündən çox olsun. Əgər TEC-in Qc göstəricisi soyutma yükündən azdırsa, korpus təyin edilmiş nöqtəyə çatmayacaq. Əgər TEC-in Qc-si soyutma yükündən çox böyükdürsə, TEC böyük ölçüdə olacaq və daha aşağı səmərəliliklə işləyəcək.
Soyutma yükünün hesablanması TEC seçiminin əsasını təşkil edir, çünki o, tələb olunan Qc-ni müəyyən edir, bu isə öz növbəsində TEC-in ölçüsünü, enerji sərfiyyatını və qiymətini müəyyən edir. Kiçik bir tibbi cihazın 10 Vt soyutma yükü ola bilər, bu da kompakt TEC tələb edir. Batareyanın istilik idarəetmə sistemi daha böyük TEC və ya bir sıra TEC tələb edən 200 Vt soyutma yükünə malik ola bilər. Aşağıdakı cədvəldə soyutma yükünün üç əsas komponenti və onların tipik mənbələri ümumiləşdirilmişdir.
| Komponent | Mənbə | Tipik Böyüklük |
| Aktiv istilik yükü | Elektron komponentlər, sensorlar, mühərriklər, lazerlər | 1 Vt - 200 Vt |
| Passiv istilik yükü | Qapalı divarlar, konveksiya, radiasiya vasitəsilə keçiricilik | 5 W - 50 W |
| Əlavə istilik mənbələri | Günəş radiasiyası, kondensasiya, xarici istilik mənbələri | Dəyişən |
| Ümumi soyutma yükü | Bütün komponentlərin cəmi | TEC Qc tələbini müəyyən edir |
AtFuzhou X-Meritan Technology Co., Ltd., bizim fabrikimiz geniş çeşidli soyutma tətbiqləri üçün termoelektrik soyuducuları dizayn edir və istehsal edir. TEC seçməzdən əvvəl soyutma yükünün hesablanmasının dəqiq olduğunu yoxlamaq üçün müştərilərimizlə işləyirik. Mühəndislik komandamız hesablamada kömək edə və hər bir tətbiq üçün müvafiq təhlükəsizlik marjası ilə bağlı təlimat verə bilər.
Aktiv istilik yükü, elektrik enerjisi ilə təchiz edilmiş korpusun içərisində olan komponentlər tərəfindən yaranan istilikdir. Bu komponentlərə elektron sxemlər, sensorlar, mühərriklər, lazerlər, LED işıqlar və elektrik enerjisini istiliyə çevirən hər hansı digər cihaz daxil ola bilər. Aktiv istilik yükü, korpusun içərisində işləyən bütün komponentlərin enerji istehlakının cəmlənməsi ilə hesablanır. 100% səmərəli olmayan bir komponent üçün yaranan istilik enerji girişindən faydalı iş çıxışına bərabərdir. Əksər elektron sistemlərdə demək olar ki, bütün elektrik enerjisi istiliyə çevrilir, buna görə də aktiv istilik yükü təxminən ümumi enerji istehlakına bərabərdir. Aşağıdakı cədvəl aktiv istilik yükünün hesablanması üçün iş vərəqini təqdim edir.
| Komponent | Enerji sərfiyyatı (W) | İstilik Yayılması (W) | Qeydlər |
| Nəzarətçi Şurası | 5 Vt | 5 Vt | Bütün güc istilik kimi dağılır |
| Sensor modulu | 2 Vt | 2 Vt | Davamlı əməliyyat |
| Lazer Diodu | 3 Vt | 2,5 Vt | 0,5 Vt işıq kimi yayılır |
| Ekran | 1 Vt | 0,8 Vt | 0,2 Vt işıq kimi yayılır |
| Ümumi Aktiv İstilik Yükü | 11 Vt | 10,3 Vt | TEC seçimi üçün istifadə olunur |
Fabrikimizdə biz müxtəlif aktiv istilik yüklərinə uyğun olaraq müxtəlif soyutma qabiliyyətinə malik termoelektrik soyuducuları təqdim edirik. Mühəndislik komandamız komponentlər siyahısını nəzərdən keçirə və aktiv istilik yükünün hesablanmasını yoxlaya bilər. Müştərilərimizə komponentlərin iş dövrünü də nəzərə almağı tövsiyə edirik, çünki fasilələrlə işləmə orta istilik yükünü azalda bilər.
Pasif istilik yükü xarici mühitdən divarlar, qapaqlar və hər hansı bir açılış vasitəsilə korpusa daxil olan istilikdir. Bu, ətraf mühit və korpusun daxili hissəsi arasındakı temperatur fərqi ilə idarə olunur. Passiv istilik yükü Q = U × A × ΔT düsturundan istifadə etməklə hesablanır, burada U - korpusun ümumi istilik ötürmə əmsalı, A - korpusun səth sahəsi, ΔT - ətraf mühit və daxili arasındakı temperatur fərqidir. Ümumi istilik ötürmə əmsalı divarın materialından, izolyasiyadan və divarın hər iki tərəfindəki konveksiya şəraitindən asılıdır. Yaxşı izolyasiya edilmiş bir korpus üçün U 0,5 W/m²K qədər aşağı ola bilər. İzolyasiya edilməmiş bir korpus üçün U 5 Vt/m²K qədər yüksək ola bilər. Aşağıdakı cədvəl passiv istilik yükünün hesablanması üçün iş vərəqini təqdim edir.
| Parametr | Simvol | Dəyər | Vahid |
| Ümumi istilik ötürmə əmsalı | U | 2.0 | W/m²K |
| Səth sahəsi | A | 0.5 | m² |
| Temperatur fərqi | ΔT | 20 (35°C ətraf mühit, 15°C daxili) | K |
| Passiv istilik yükü | Q | 20 | W |
X-Meritan-da biz müştərilərimizə qoruyucu materiallarımız və izolyasiya seçimlərimiz üçün istilik müqaviməti dəyərlərini təqdim etməklə passiv istilik yükünü hesablamağa kömək edirik. Biz həmçinin passiv istilik yükünü azaltmaq üçün əks etdirən örtüklərdən və termal fasilələrdən istifadə etməyi məsləhət görürük. Məqsədimiz ümumi soyutma yükünün dəqiq hesablanmasını təmin etməkdir ki, seçilmiş termoelektrik soyuducu nə kiçik, nə də böyük ölçüdə olmasın.
TEC və soyudulan obyekt arasındakı interfeyslərin istilik müqaviməti hesablanmayana qədər soyutma yükünün hesablanması tamamlanmır. TEC obyekti birbaşa soyutmur; o, soyuq tərəfdə olan soyuducuyu soyuyur, sonra isə keçiricilik, konveksiya və ya radiasiya vasitəsilə obyekti soyuyur. Hər bir interfeys effektiv soyutma qabiliyyətini azaldan istilik müqavimətini təqdim edir. Ən çox yayılmış interfeys itkiləri TEC və istilik qurğusu arasındakı istilik interfeysi materialının (TIM) istilik müqaviməti, istilik qəbuledicisinin özünün istilik müqaviməti və soyuq tərəfdən istilik qəbuledicisindən obyektə qədər olan istilik yolunun istilik müqavimətidir. Aşağıdakı cədvəl ümumi interfeys materialları üçün tipik istilik müqaviməti dəyərlərini ümumiləşdirir.
| İnterfeys | Tipik İstilik Müqaviməti | Qeydlər |
| Termal yağ (TEC-dən istilik qurğusuna) | 0,1 - 0,5 °C/W | Qalınlığından və təmas təzyiqindən asılıdır |
| Termal yastıq (TEC-dən istilik qəbuledicisinə) | 0,5 - 2,0 °C/W | Tətbiq etmək daha asandır, lakin daha yüksək müqavimət |
| İstilik Qəbuledici (Təbii Konveksiya) | 1,0 - 5,0 °C/W | Ölçüdən və fin dizaynından asılıdır |
| İstilik Qəbuledici (Məcburi Hava) | 0,2 - 1,0 °C/W | Fan tələb edir, lakin daha az müqavimət |
| Obyektə Termal Yol | 0,5 - 3,0 °C/W | Materialdan və həndəsədən asılıdır |
Fabrikimizdə biz termal təmas üçün optimallaşdırılmış səthi bitirmə ilə termoelektrik soyuducuları təmin edirik. Biz həmçinin müştərilərimizə interfeys itkilərini minimuma endirməyə kömək etmək üçün termal interfeys materialları və istilik qurğusunun dizayn dəstəyi təklif edirik. Məqsədimiz TEC-in soyutma qabiliyyətinin soyudulan obyektə səmərəli şəkildə ötürülməsini təmin etməkdir ki, sistem onun istilik performansı tələblərinə cavab versin.
Performans əmsalı (COP) soyutma qabiliyyətinin (Qc) elektrik enerjisi girişinə (Pin) nisbətidir. Daha yüksək ÇNL o deməkdir ki, TEC daha səmərəlidir, eyni soyutma gücü üçün daha az elektrik enerjisi istehlak edir. Termoelektrik soyuducunun ÇNL isti və soyuq tərəflər, TEC materialı və iş cərəyanı arasındakı temperatur fərqindən asılıdır. Temperatur fərqi artdıqca ÇNL azalır. Bu o deməkdir ki, yüksək temperatur fərqi üçün seçilmiş TEC daha çox güc tələb edəcək və daha çox istilik yaradacaq ki, bu da isti tərəfdəki soyuducu tərəfindən dağıdılmalıdır. Aşağıdakı cədvəldə müxtəlif temperatur fərqlərində termoelektrik soyuducu üçün tipik ÇNL dəyərləri göstərilir.
| Temperatur fərqi (ΔT) | Tipik ÇNL | TEC Seçimi üçün təsir |
| 10 K | 1,5 - 2,0 | Yüksək səmərəlilik, aşağı enerji istehlakı |
| 20 K | 0,8 - 1,2 | Orta səmərəlilik |
| 30 K | 0,5 - 0,8 | Aşağı səmərəlilik, daha yüksək enerji istehlakı |
| 40 K | 0,3 - 0,5 | Aşağı səmərəlilik, əhəmiyyətli istilik rədd edilməsi |
| 50 K | 0,2 - 0,3 | Çox aşağı səmərəlilik, çox mərhələli TEC tələb edə bilər |
X-Meritan-da biz termoelektrik soyuducularımız üçün ÇNL əyrilərini təqdim edirik ki, müştərilərimiz temperatur fərqləri üçün optimal səmərəlilikdə işləyən TEC-i seçə bilsinlər. Biz həmçinin böyük temperatur fərqi tələb edən tətbiqlər üçün çoxmərhələli TEC-lərdən istifadə etməyi məsləhət görürük. Məqsədimiz müştərilərimizə mümkün olan ən aşağı enerji istehlakı ilə tələb olunan soyutma performansına nail olmaqda kömək etməkdir.
Termoelektrik soyuducuların təchizatçısını qiymətləndirmək istehsal qabiliyyətinə, performans məlumatlarına, keyfiyyətə nəzarətə və texniki dəstəyə diqqət yetirməyi tələb edir. Təchizatçı düzgün ölçülər, düzgün cütlərin sayı və düzgün istilik performansı daxil olmaqla, tələb olunan spesifikasiyalara uyğun TEC istehsal etmək qabiliyyətinə malik olmalıdır. Onlar Qc, ÇNL, maksimum cərəyan və müxtəlif temperatur fərqlərində maksimum gərginlik daxil olmaqla tam performans məlumatlarını təqdim etməlidirlər. Onlar vahiddən bölməyə ardıcıl performansı təmin edən keyfiyyətə nəzarət sisteminə malik olmalıdırlar. Onlar müştərilərə soyutma yükünün hesablanması və TEC seçimində kömək etmək üçün texniki dəstək verməlidirlər. Aşağıdakı cədvəl bu qiymətləndirmə meyarlarını ümumiləşdirir.
| Qiymətləndirmə meyarı | Nə axtarmaq lazımdır | Niyə vacibdir |
| İstehsal qabiliyyəti | Dəqiq montaj, sınaq avadanlığı | Məhsulun keyfiyyətini və ardıcıllığını təmin edir |
| Performans Məlumatı | Müxtəlif ΔT-də Qc, COP, Imax, Vmax | Dəqiq seçim imkanı verir |
| Keyfiyyətə Nəzarət | ISO 9001, 100% sınaq | Davamlı performans təmin edir |
| Texniki Dəstək | Soyutma yükünün hesablanması, TEC seçimi | Doğru məhsulu seçməyə kömək edir |
| Etibarlılıq | MTBF məlumatları, ömür boyu test | Uzunmüddətli performans təmin edir |
Fabrikimizdə on ildən artıqdır ki, termoelektrik soyuducular istehsal edirik. Biz hər TEC-in öz spesifikasiyalarına cavab verməsini təmin etmək üçün dəqiq montaj və sınaq avadanlığından istifadə edirik. Qc, ÇNL və maksimum reytinqlər daxil olmaqla tam performans məlumatlarını təqdim edirik. Biz ISO 9001 sertifikatına sahibik və hər bir vahiddə 100% sınaq həyata keçiririk. Texniki komandamız soyutma yükünün hesablanmasında və TEC seçimində köməklik göstərməyə hazırdır. Sizi bizi bu meyarlara uyğun qiymətləndirməyə və bizi termoelektrik soyuducularda tərəfdaşınız hesab etməyə dəvət edirik.

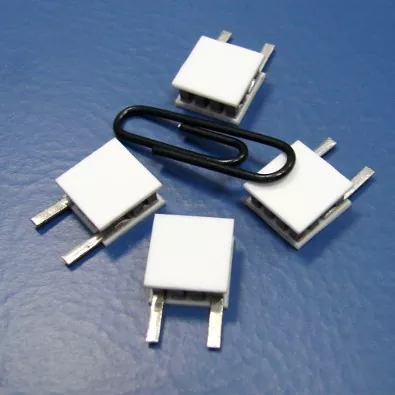

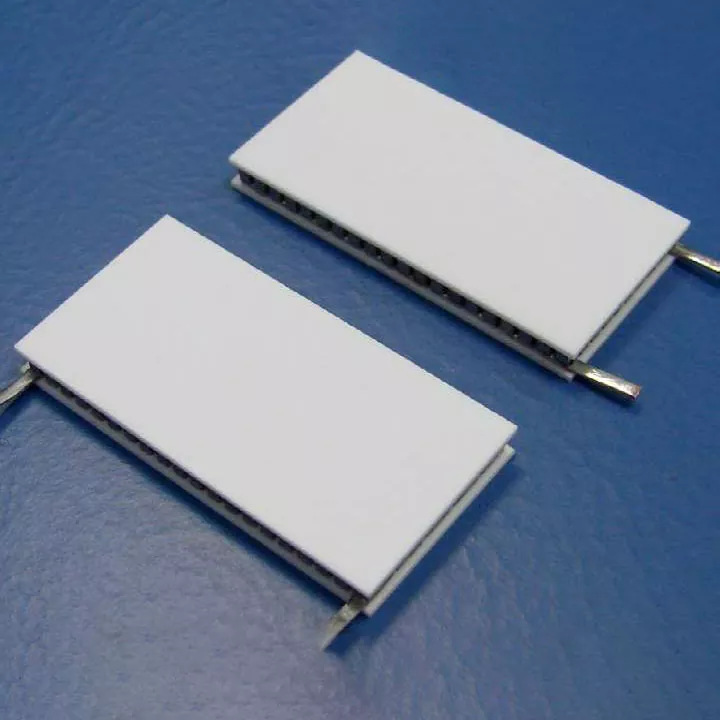

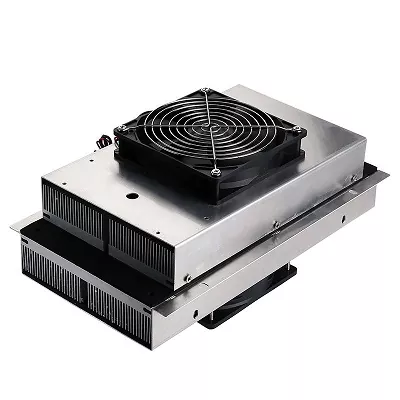

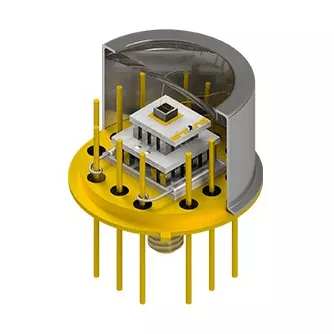

Aşağıdakı cədvəl termoelektrik soyuducularımız üçün əsas məhsul parametrlərini təqdim edir. Bu TEC-lər tibbi cihazlar, lazer diodları, batareya paketləri və kompakt korpuslar da daxil olmaqla geniş çeşidli soyutma tətbiqləri üçün uyğundur. Fabrikimiz həmçinin xüsusi tələblərə cavab vermək üçün fərdi TEC istehsal edə bilər.
| Parametr | Spesifikasiya diapazonu | Qeydlər |
| Soyutma Tutumu (Qc) | 5 Vt - 200 Vt | Müəyyən edilmiş ΔT və cərəyanda |
| Maksimum cərəyan (Imax) | 2 A - 15 A | Modeldən asılıdır |
| Maksimum Gərginlik (Vmax) | 5 V - 24 V | Modeldən asılıdır |
| Maksimum Temperatur Fərqi (ΔTmax) | 65 K - 75 K | Imax-da, vakuumda |
| COP Aralığı | 0,2 - 2,0 | ΔT-dən asılıdır |
| Ölçülər | 15 x 15 mm-dən 62 x 62 mm-ə qədər | Xüsusi ölçülər mövcuddur |
| Cütlüklərin sayı | 31 - 241 | Soyutma qabiliyyətini təyin edir |
| İşləmə temperaturu | -40°C-dən +80°C-dək | Lehimləmə və sızdırmazlıqdan asılıdır |
| MOQ | 10 ədəd | Böyük sifarişlər üçün razılaşmaq olar |
| Təqdimat vaxtı | 2 - 4 həftə | Kəmiyyətdən və fərdiləşdirmədən asılıdır |
Fabrikimizdə biz termoelektrik soyuducularımızı bu və digər spesifikasiyalara cavab vermək üçün istehsal edirik. Soyutma qabiliyyətini, ölçülərini və işləmə temperaturunu xüsusi tələblərinizə uyğunlaşdıra bilərik. Keyfiyyətə nəzarət sistemimizə xammalın yoxlanılması, prosesdaxili yoxlama və göndərilməzdən əvvəl 100% yekun sınaq daxildir. Məqsədimiz müştərilərimizə onların istilik performans tələblərinə cavab verən yüksək keyfiyyətli termoelektrik soyuducularla təmin etməkdir.
Sual 1: Aktiv və passiv istilik yükü arasındakı fərq nədir?
Cavab: Aktiv istilik yükü tənzimləyicilər, sensorlar və lazerlər kimi korpusun içərisindəki elektrik komponentlərinin yaratdığı istilikdir. Passiv istilik yükü xarici mühitdən divarlar, qapaqlar və açılışlar vasitəsilə korpusa daxil olan istilikdir. Hər ikisi soyutma yükünün hesablanmasına daxil edilməlidir. Əksər kompakt elektron korpuslar üçün aktiv istilik yükü dominant komponentdir. Zəif izolyasiyası olan böyük korpuslar üçün passiv istilik yükü əhəmiyyətli ola bilər.
Sual 2: Soyutma yükünün hesablanmasına nə qədər təhlükəsizlik marjası əlavə etməliyəm?
Cavab: Adətən 20%-dən 30%-ə qədər təhlükəsizlik marjası tövsiyə olunur. Bu marja komponentin enerji istehlakındakı qeyri-müəyyənlikləri, interfeyslərin istilik müqavimətini və TEC-in yaşlanmasını izah edir. Tibbi cihazlar və ya lazer sistemləri kimi kritik tətbiqlər üçün daha böyük 50% marja uyğun ola bilər. Fuzhou X-Meritan Technology Co., Ltd.-də biz sizə xüsusi tətbiqiniz üçün uyğun təhlükəsizlik marjasını müəyyən etməyə kömək edə bilərik.
Sual 3: Temperatur fərqi artdıqca ÇNL niyə azalır?
Cavab: Temperatur fərqi artdıqca ÇNL azalır, çünki TEC daha böyük temperatur gradientinə qarşı istiliyi vurmaq üçün daha çox işləməlidir. Giriş elektrik enerjisi artır və soyutma qabiliyyəti azalır, beləliklə soyutmanın gücə nisbəti azalır. Buna görə TEC maksimum ΔT reytinqi üçün deyil, faktiki iş temperaturu fərqi üçün seçilməlidir. Fabrikimiz müxtəlif temperatur fərqlərində səmərəliliyi göstərən COP əyriləri təqdim edir.
Sual 4: Böyük bir temperatur fərqi üçün bir mərhələli TEC-dən istifadə edə bilərəmmi?
Cavab: Bir pilləli TEC təxminən 65-75 K maksimum temperatur fərqinə nail ola bilər. Daha böyük temperatur fərqləri üçün çoxmərhələli TEC tələb olunur. Çoxmərhələli TEC-lər daha böyük ümumi temperatur fərqinə nail olmaq üçün iki və ya daha çox mərhələni birləşdirir, lakin onlar birpilləli TEC-lərdən daha az səmərəli və daha bahalıdır. Tətbiqiniz 70 K-dən çox temperatur fərqi tələb edirsə, ən yaxşı həlli müəyyən etmək üçün mühəndis komandamızla məsləhətləşin.
Sual 5: İstilik qəbuledicimin istilik müqavimətini necə hesablamaq olar?
Cavab: Qızdırıcının istilik müqaviməti onun həndəsəsindən, materialından və hava axını şəraitindən asılıdır. Adətən istilik qurğusu istehsalçısı tərəfindən °C/W ilə müəyyən edilir. Təbii konveksiya üçün istilik müqaviməti məcburi havadan daha yüksəkdir. Təxmini hesablamaya görə, səthi 0,1 m² olan təbii konveksiya soyuducusu təxminən 3-5 °C/W istilik müqavimətinə malik ola bilər. Dəqiq nəticələr əldə etmək üçün istehsalçının məlumatlarından istifadə edin və ya termal sınaq keçirin. Fabrikimizdə biz sizə TEC-in istilik tələblərinə uyğun soyuducu seçməkdə kömək edə bilərik.
Tələb olunan soyutma yükünün hesablanması termoelektrik soyuducunun seçilməsində ilk və ən vacib addımdır. Soyutma yükü aktiv istilik yükünün, passiv istilik yükünün və hər hansı əlavə istilik mənbələrinin cəmidir. İnterfeyslərin istilik müqaviməti və performans əmsalının təsiri daxil olmaqla, ehtiyatla hesablanmalıdır. Bu məqalədə təsvir olunan hesablama üsullarına riayət etməklə mühəndislər lazımsız xərc və ya mürəkkəblik olmadan tətbiqin istilik tələblərinə cavab verən TEC seçə bilərlər. Fuzhou X-Meritan Technology Co., Ltd.-də zavodumuz termoelektrik soyutma tələblərinizi dəstəkləmək üçün təcrübəyə və məhsullara malikdir. Biz sizə ən yaxşı istilik həllinə nail olmaq üçün tam performans məlumatları, texniki dəstək və fərdi dizaynlar təqdim edirik.
İstər tibbi analizatoru, istər lazer diodunu, istər batareya dəstini, istərsə də kompakt korpusu soyutmağınızdan asılı olmayaraq, tələblərinizi müzakirə etmək üçün sizi bizimlə əlaqə saxlamağa dəvət edirik. Biz nümunələr, texniki məlumatlar və tətbiq dəstəyi təmin edə bilərik. Keyfiyyətə və müştəri məmnuniyyətinə sadiqliyimiz bizi bütün dünyada istilik idarəetmə həlləri üçün etibarlı tərəfdaşa çevirdi.
Bu gün Fuzhou X-Meritan Technology Co., Ltd ilə əlaqə saxlayıntermoelektrik soyuducu tələblərinizi müzakirə etmək və məhsullarımızın soyutma yükü ehtiyaclarınızı necə ödəyə biləcəyini kəşf etmək.
