X-meritantermoelektrik soyutma həlləri üzrə ixtisaslaşmış Çin istehsalçısı və təchizatçısıdır. bir sıra təklif edirikMicro-TEC modulları üçün nəzərdə tutulmuş Micro TE Soyuducular üçün Temperatur Nəzarətçiləriyığcamtemperaturun dəqiq tənzimlənməsini tələb edən tətbiqlərdə istifadə olunan termoelektrik soyuducular. Nəzarətçilərimiz hədəf obyektləri sabit təyin edilmiş temperaturda saxlayaraq həm soyutma, həm də isitmə imkanı vermək üçün cərəyanı idarə edir. Bu məhsullar optik rabitə, bioloji və tibbi avadanlıq, məişət elektronikası və avtomobil/aerokosmik sektorlara xidmət edir. Bütün kontrollerlər elektrik parametrləri, fiziki ölçülər, rabitə protokolları və ətraf mühitə uyğunlaşma üçün fərdiləşdirmə seçimləri ilə daxili keyfiyyət sistemimiz altında dizayn və istehsal olunur.
Micro TE Soyuducular üçün Temperatur Nəzarətçiləri temperaturu istənilən dəyərdə sabitləşdirmək üçün termoelektrik soyuducudan keçən cərəyanı tənzimləyir. O, davamlı olaraq hədəf obyektin istiliyinə nəzarət edir və temperatur fərqinə əsasən çıxış cərəyanını tənzimləyir və isitmə və soyutma rejimləri arasında keçid üçün istiqaməti tərsinə çevirir və intensivliyə nəzarət etmək üçün böyüklüyün dəyişdirilməsini həyata keçirir.
Cari polarite dəyişdirilə bilər, bu da TEC-ə soyutma və qızdırma rejimləri arasında keçid etməyə imkan verir. Alternativ istilik dövrləri tələb edən PCR kimi tətbiqlər üçün.
Daxili geribildirim döngəsi davamlı olaraq hədəf obyektin faktiki temperaturunu oxuyur, onu təyin edilmiş nöqtə ilə müqayisə edir və temperatur sabitləşənə qədər çıxışı avtomatik tənzimləyir. Heç bir əl müdaxiləsi tələb olunmur.
Çıxış cərəyanı və gərginliyi millivatdan yüzlərlə vata qədər güc diapazonunu əhatə edən idarə olunan TEC-in spesifikasiyasına uyğun olaraq konfiqurasiya edilə bilər.
|
Fərdiləşdirmə Seçimləri |
Əsas məzmun |
|
Elektrik Parametrləri |
Giriş gərginliyi və çıxış cərəyanı/gərginliyi uyğunluğu |
|
Fiziki Ölçülər və İnterfeyslər |
PCB forma faktoru, konnektorun yeri və növü |
|
Temperatur Nəzarət Performansı |
Nəzarət dəqiqliyi və işləmə temperaturu diapazonu |
|
Rabitə və Nəzarət Protokolları |
Rabitə interfeysi və komanda dəstinin fərdiləşdirilməsi |
|
Sensor Uyğunluğu |
Müxtəlif temperatur sensor növləri üçün dəstək |
|
Ətraf Mühitə Uyğunluq |
Xüsusi əməliyyat mühitləri üçün möhkəmləşdirmə |
|
Məhsulun Forma Faktoru |
Tək çipli həll və modul məhsul formasının fərdiləşdirilməsi |
Lazerin (məsələn, DFB lazer) dalğa uzunluğunu sabitləşdirir. Temperatur dəyişiklikləri lazer dalğa uzunluğuna təsir edərək, temperatur sürüşməsi nəticəsində yaranan siqnal çarpışmasının qarşısını alır.
PCR alətlərində və oxşar cihazlarda istifadə olunur. PCR reaksiyaları üçün xüsusi temperatur şəraiti tələb olunur ki, bu da dəqiq termal dövranı vacib edir.
Yüksək performanslı çiplər (məsələn, GPU) üçün lokallaşdırılmış dəqiq soyutma təmin edir. Ağır yük altında çiplərin həddindən artıq istiləşməsinin qarşısını alır, əks halda tıxanmağa səbəb olacaq və istifadəçi təcrübəsini pozacaq.
LiDAR kimi dəqiq sensorların işini sabitləşdirir. Ölçmələri ardıcıl olaraq dəqiq saxlayaraq, ətraf mühitin temperaturu dəyişikliklərinin səbəb olduğu sensor oxunuşunun qarşısını alır.
Bəli, nəzarətçinin çıxış cərəyanı və gərginlik dərəcələri TEC-in Imax və Vmax-dan artıq olduğu müddətcə. Kifayət qədər boşluq olan nəzarətçinin seçilməsi eyni nəzarətçiyə müxtəlif məhsul xətləri üzrə bir neçə TEC modelini idarə etməyə imkan verir.
Sabitlik nəzarət alqoritmindən və sensorun həllindən asılıdır. Düzgün tənzimlənmiş PID döngəsi və yüksək rezolyusiyaya malik ADC ilə bir çox optik və laboratoriya tətbiqləri üçün ±0,01°C və ya daha yaxşısına nail olmaq mümkündür.
Modeldən asılı olaraq analoq gərginliyə nəzarət, PWM girişi, I²C, SPI, UART və USB mövcuddur. Host sistem inteqrasiyası tələblərinizi qeyd edin və biz müvafiq interfeysi tövsiyə edə bilərik.
Bəli. Biz nəzarət parametrləri, çıxış diapazonları, interfeys seçimi və forma faktorunun OEM fərdiləşdirilməsini dəstəkləyirik. Biz nümunə əsasında inkişaf prosesini izləyirik: ilkin müzakirə → nümunə istehsalı → müştərinin yoxlanılması → kütləvi istehsal.
|

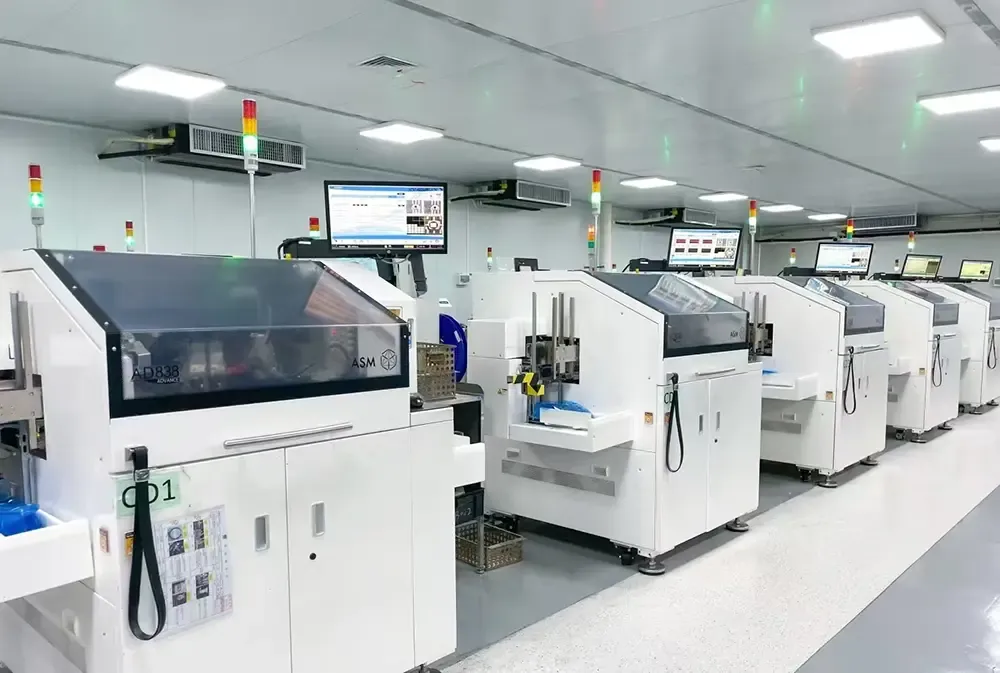

Avadanlıq |
Təsvir |
|
Qalay daldırma sobaları |
Komponentin əvvəlcədən qalaylanması lehimləmə qabiliyyətini yaxşılaşdırmağa və oksidləşmənin qarşısını almağa səbəb olur |
|
Vibrasiyalı yelləncək qəlibləmə maşınları |
Qazma və ya qəlibləmə zamanı hava qabarcıqlarının aradan qaldırılması və kapsullaşdıran materialların vahid paylanması |
|
Qaynaq maşınları |
Daxili keçiricilər, termocüt naqilləri və modul terminalları üçün spot və ya ultrasəs qaynağı |
|
Sobalar |
Yapışqanların və örtüklərin qurudulması, əvvəlcədən qızdırılması və bərkidilməsi |
|
Inkjet printerlər |
İzləmə üçün identifikasiya markalarının, model nömrələrinin və partiya kodlarının çapı |
|
Dağıtıcı maşınlar |
Termal interfeys materiallarının, yapışdırıcıların və ya kapsulantların dəqiq tətbiqi |
|
Avtomatik möhürləmə maşınları |
Nəm və çirkləndiricilərin daxil olmasının qarşısını almaq üçün modulların və ya paketlərin hermetik möhürlənməsi |
|
Kəsmə maşınları |
Keramika substratlarının, PCB-lərin və ya qurğuşun çərçivələrinin ölçülü kəsilməsi |
|
Bərkitmə maşınları |
Qatranların və qablaşdırma birləşmələrinin sürətləndirilmiş bərkiməsi və ya bərkiməsi |
|
Reflow lehimləmə sistemləri |
Nəzarət olunan temperatur profilləri altında səthə montaj komponentlərinin SMT lehimlənməsi |
|
Tam avtomatik çap maşınları |
Komponentlərin yerləşdirilməsindən əvvəl lehim pastası və ya keçirici yapışdırıcıların yüksək dəqiqliklə çapı |
