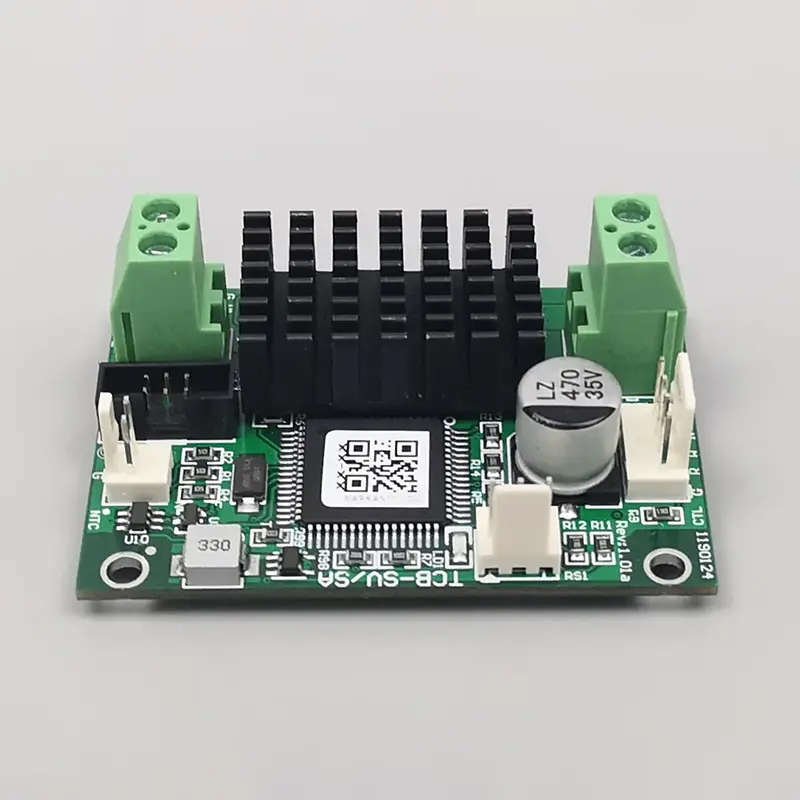

X-meritan fabrikindən Mikro TEC-lər üçün TCB-SV Temperatur Nəzarət Cihazı müstəqil idarəetmə çipini və dinamik PID tənzimləmə alqoritmini qəbul edir, həm temperatur təyini, həm də sabit vəziyyətə nəzarət üçün ±0,01°C dəqiqliyi dəstəkləyir. Ənənəvi PWM kommutasiya nəzarətindən fərqli olaraq, yüksək dəqiqlikli davamlı iş ssenariləri üçün sabit qapalı dövrəli temperatur nəzarətini təmin edərək, iş səs-küyü və temperatur dəyişkənliyini aradan qaldırmaq üçün tam davamlı cərəyan çıxışından istifadə edir. Lövhə mikro TEC istilik nəzarət sistemlərinin quraşdırılmış inteqrasiyası üçün uyğun olan 90%-dən çox iş səmərəliliyi və yığcam ölçülərə malik iki istiqamətli isitmə/soyutma nəzarətini, ikili rabitə interfeyslərini və təhlükəsizlik siqnal çıxışını birləşdirir.
|
Model |
TCB-SV |
|
Lövhə Təchizat Gərginliyi (DC) |
7 - 24 V |
|
Board Təchizat Cərəyanı |
TEC-dən asılıdır |
|
Çıxış Effektivliyi |
> 90% |
|
TEC gərginliyi |
4,5 V (Defolt) |
|
TEC Cari |
2,5 A (Maks.) |
|
Temperatur Sensoru |
10K NTC (Defolt B dəyəri: 3950) |
|
Temperatur Nəzarət Dəqiqliyi |
±0,01°C |
|
Temperatur Dəqiqliyini təyin edin |
±0,01°C |
|
Temperatur Nəzarət Aralığı |
-30°C ilə 147°C arasında |
|
Nəzarət Temperatur Aralığı¹ |
-20°C ilə 100°C arasında |
|
Defolt Zavod İstiliyi |
25°C və ya istifadəçi tərəfindən müəyyən edilir |
|
Ölçülər |
60 mm x 42 mm |
|
Hündürlük |
Ümumilikdə 23 mm (18,5 mm lövhə + 1,5 mm komponentlər, sancaqlar≤3 mm) |
|
Qeyd |
Digər spesifikasiyalar üçün istehsalçı ilə əlaqə saxlayın. |
Micro TEC-lər üçün TCB-SV Temperatur Nəzarətçisi mikro TEC dəqiqliyinə nəzarət üçün əsas texniki üstünlükləri ilə sənaye standartlı aparat strukturu və praktik funksional dizaynı qəbul edir:
Xüsusi idarəetmə çipi və optimallaşdırılmış PID alqoritmi ilə təchiz edilmiş, lazer və aşkarlama cihazlarının dəqiq kalibrləmə tələblərinə cavab verən ±0,01°C sabit temperatur dəqiqliyini dəstəkləyir.
Qeyri-PWM davamlı cərəyan çıxışı yüksək tezlikli keçid səs-küyündən qaçır, mikro termal dalğalanmaları aradan qaldırır və dəqiq komponentlərin uzunmüddətli sabit temperatur vəziyyətini təmin edir.
ASCII seriya əmrlərini və MODBUS-RTU protokolunu dəstəkləyir, əsas sənaye idarəetmə hostu və yuxarı kompüter proqramı ilə uyğun gəlir, real vaxt rejimində məlumatların monitorinqini və ikincil inkişafı dəstəkləyir.
Standart 10K NTC (3950) sensorlarına uyğundur, isitmə və soyutmanın avtomatik dəyişdirilməsini dəstəkləyir və geniş temperatur diapazonunu qapalı dövrəli idarəetməni əhatə edir.
Ehtiyatda olan avadanlıq siqnalı çıxışı, iş statusu siqnalı və TEC-ə ayrılmış bağlanma interfeysi, avtomatlaşdırılmış sistem təhlükəsizliyi əlaqəsinə nəzarəti asanlaşdırır.
Optik və lazer sənayesində uzunmüddətli sahədə tətbiqi ilə təsdiqlənmiş modul güclü anti-müdaxilə qabiliyyətinə və sabit davamlı əməliyyat performansına malikdir.
|
Müqayisə maddəsi |
TCB-SV Micro TEC Controller |
Adi TEC Nəzarətçisi |
|
Temperatur Nəzarət Dəqiqliyi |
±0,01°C (Ultra yüksək dəqiqlik) |
±0,05°C ~ ±0,1°C (Ümumi sənaye dəqiqliyi) |
|
Çıxış rejimi |
Davamlı hamar cərəyan çıxışı, keçid səs-küyünün olmaması, sıfır istilik dalğalanması |
Ənənəvi PWM keçid çıxışı, yüksək tezlikli səs-küyə və kiçik temperatur sürüşməsinə meyllidir |
|
Rabitə Protokolu |
İkili protokollar: ASCII + MODBUS-RTU, sistem inteqrasiyası və ikincil inkişaf üçün asan |
Məhdud uyğunluq, zəif genişləndirmə ilə tək protokol |
|
Təhlükəsizlik Konfiqurasiyası |
İnteqrasiya edilmiş siqnal çıxışı, status rəyi və TEC təcili söndürmə funksiyası |
Ağıllı təhlükəsizlik mühafizə dizaynı olmayan tək idarəetmə funksiyası |
|
Çıxış Effektivliyi |
＞90%, enerjiyə qənaət və uzunmüddətli əməliyyat üçün səmərəli |
Ümumiyyətlə 85% -dən aşağı, daha yüksək uzunmüddətli enerji istehlakı |
|
Tətbiq olunan Ssenarilər |
Optik rabitə, tibbi diaqnostika, yüksək dəqiqlikli sensorlar, laboratoriya avadanlıqları |
Aşağı dəqiqlik tələbləri ilə adi sənaye temperatur nəzarəti ssenariləri |
Dəqiq temperatur nəzarəti və anti-müdaxilə qabiliyyətinə əsaslanaraq, Micro TEC-lər üçün TCB-SV Temperature Controller uzunmüddətli temperatur sabitliyi tələb edən peşəkar ssenarilərdə tətbiq edilir:
Lazer diodlarının iş temperaturunu sabitləşdirin, temperaturun dəyişməsi nəticəsində yaranan dalğa uzunluğu sürüşməsini aradan qaldırın və yüksək sürətli fiber optik şəbəkələrin uzunmüddətli sabit məlumat ötürülməsini təmin edin.
Dəqiq reagentlər, molekulyar aşkarlama və biokimyəvi analiz avadanlığı üçün sabit temperaturlu iş mühiti təmin edin, kiçik temperatur dəyişikliklərinin səbəb olduğu aşkarlama nəticəsində sapmalardan qaçın.
İnfraqırmızı sensorların, kimyəvi aşkarlama sensorlarının və LiDAR sensorlarının iş temperaturunu sabitləşdirin, siqnal-küy nisbətini optimallaşdırın və ardıcıl aşkarlama dəqiqliyini qoruyun.
Yüksək dəqiqlikli eksperimental məlumatların təkrarlanmasını dəstəkləyən elmi tədqiqatlarda istilik kalibrləmə və mikro dəqiqlikli temperatur nəzarəti ssenarilərində tətbiq edilir.

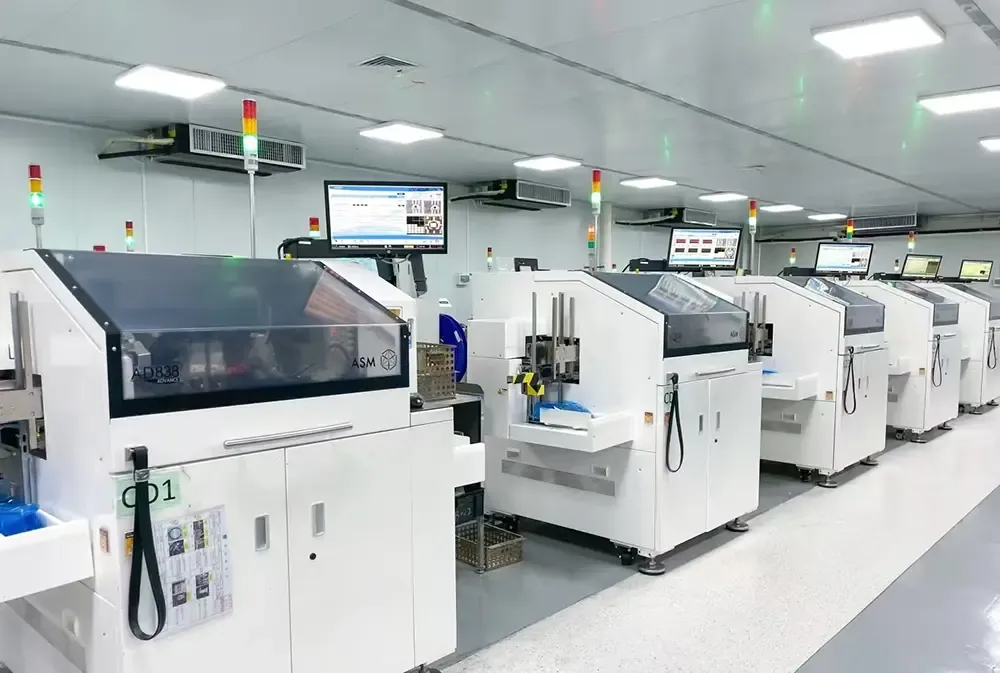

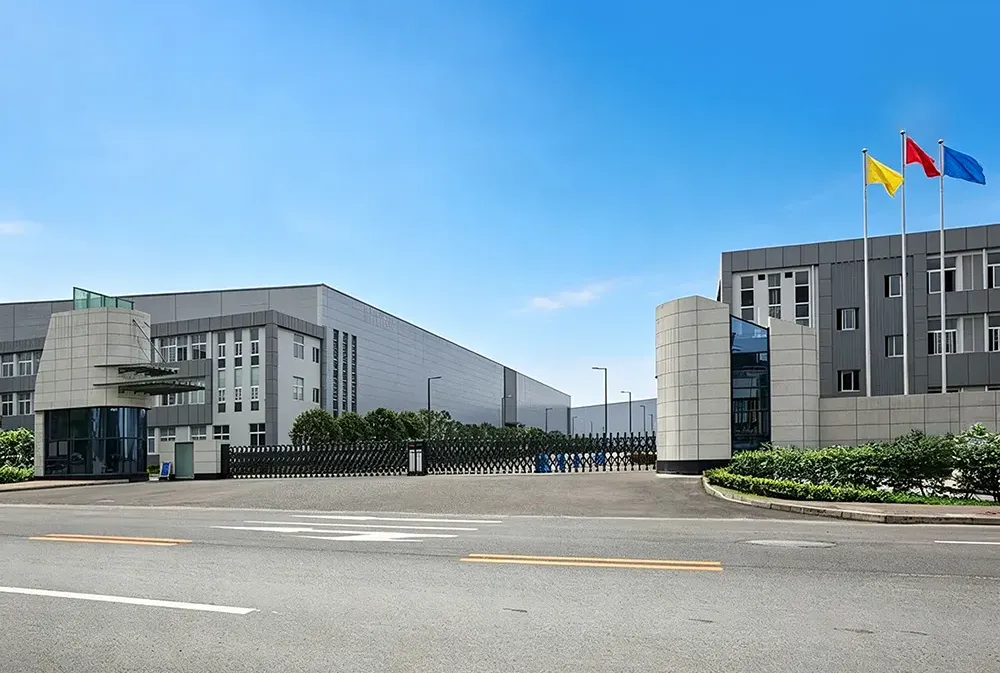

X-Meritan müstəqil istehsal sexləri və tam sınaq avadanlıqlarına malikdir. Bütün TCB-SV lövhələri ardıcıl partiyanın sabitliyini təmin etmək üçün istehsal olunur, kalibrlənir və evdə sınaqdan keçirilir.
Parametrlərin tənzimlənməsini və qeyri-standart konfiqurasiyanı dəstəkləyir. Texniki komanda müştərilərə avadanlıqların sazlanması və layihənin təkrarlanmasına kömək etmək üçün inteqrasiya təlimatı təqdim edir.
Məhsullar Avropa, Şimali Amerika, Cənub-Şərqi Asiya və digər bölgələrə ixrac olunur. Sabit logistika kanalları ilə uzunmüddətli partiya təchizatı və xaricə layihə çatdırılmasını dəstəkləyir.
Məhsul yüksək səviyyəli sənaye avadanlığı və laboratoriya layihələrində tətbiq edilmişdir, sabit performans uzunmüddətli faktiki əməliyyatla təsdiq edilmişdir.
A: O, xüsusi olaraq mikro termoelektrik soyuducular üçün nəzərdə tutulmuşdur, lazer rabitəsi, tibbi aşkarlama, dəqiq sensorlar və 0,01°C ultra incə temperatur sabitləşməsi tələb edən laboratoriya alətləri kimi yüksək dəqiqlikli ssenarilərə mükəmməl uyğun gəlir.
A: Bəli. O, standart olaraq standart 10K 3950 NTC sensorlarına uyğun gəlir və güclü universal uyğunluq və rahat sistemin təkmilləşdirilməsi və dəyişdirilməsi ilə bazarda əksər əsas mikro TEC modullarını dəstəkləyir.
A: Mütləq. Dual ASCII və MODBUS-RTU protokolları sənaye layihələrinin müxtəlif ikinci dərəcəli inkişaf ehtiyaclarına cavab verən yuxarı kompüter proqram təminatının sazlanmasını, verilənlərin real vaxt rejimində yüklənməsini və avtomatlaşdırılmış sistemin yerləşdirilməsini dəstəkləyir.
Cavab: Mikro TEC-lər üçün hər bir TCB-SV Temperatur Nəzarətçisi təslim edilən sıfır nasaz məhsulu təmin etmək üçün temperatur dəqiqliyinin kalibrlənməsi, davamlı cərəyan sabitliyinin aşkarlanması, rabitə funksiyasının yoxlanılması və təhlükəsizliyin qorunması simulyasiyası daxil olmaqla ciddi zavod sınaqlarından keçir.
A: Bəli. Standart 25°C temperatur istifadəçi layihə tələblərinə uyğun olaraq tənzimlənə bilər və qeyri-standart iş şəraiti üçün xüsusi parametr konfiqurasiya xidmətləri dəstəklənir.
A: O, keçid səs-küyündən və temperaturun dövri dəyişməsindən tamamilə çəkinir, dəqiq optoelektronik komponentlərin uzunmüddətli statik temperatur sabitliyini saxlayır və məhsulun xidmət müddətini və aşkarlama dəqiqliyini effektiv şəkildə yaxşılaşdırır.
