mücərrəd
Hər bir termoelektrik soyuducu və generatorun performansı onun əsas materiallarının keyfiyyətindən, tutarlılığından və uyğunluğundan asılıdır. Bu mühəndislik icmalı termoelektrik yarımkeçiricilərin əsas xassələrini, sənaye emal üçün mövcud olan əsas kütlə formalarını və dizaynın sabit temperatur nəzarətinə nail olub-olmadığını və ya onun istilik hədəflərinə çatmadığını müəyyən edən seçim meyarlarını araşdırır. Ekstrüzyon profillərinə, diffuziya maneə dilimlərinə və material xüsusiyyətlərinin son cihazın davranışı ilə inteqrasiyasına xüsusi diqqət yetirilir.
Mündəricat
Termoelektrik Materialları və Peltier Təsirini Anlamaq
Hər bir bərk vəziyyətdə olan soyutma sisteminin mərkəzində elektrik cərəyanını birbaşa temperatur gradientinə çevirə bilən yarımkeçirici birləşmələr sinfi yerləşir. Bu birləşmələr müasir istilik idarəetməsinin funksional əsasını təşkil edir və onların elektrik və istilik daşıma xüsusiyyətləri son cihazın soyutma qabiliyyətini, cavab sürətini və enerji istehlakını diktə edir. Diqqətlə hazırlanmış materiallar olmadan, hətta ən mürəkkəb modul arxitekturası da sabit performans təmin edə bilməz.
Termoelektrik materiallar nədir?
Termoelektrik materiallarPeltier effektini nümayiş etdirən yarımkeçirici maddələrdir - iki fərqli keçiricinin dövrəsindən birbaşa cərəyan keçdikdə istilik bir qovşaqda udulur və digərində buraxılır. Vismut tellurid ərintiləri, əsas soyutma tətbiqlərində hələ də dəyişdirilməmiş elektrik keçiriciliyi, istilik izolyasiyası və istehsal qabiliyyətinin tarazlığını təklif edərək, otaq temperaturuna yaxın işləmə üçün üstünlük təşkil edən seçim olaraq qalır.
Termoelektrik materialın səmərəliliyi ümumiyyətlə ölçüsüz ləyaqət rəqəmi ZT ilə ifadə edilir. Bu parametr Seebeck əmsalı, elektrik keçiriciliyi və istilik keçiriciliyini vahid performans göstəricisində birləşdirir. Daha yüksək ZT dəyərləri birbaşa elektrik girişinin vahidi üçün daha çox soyutma gücünə çevrilir, lakin praktik material seçimi həm də mexaniki gücü, istilik sabitliyini və metalizasiya sistemləri ilə uyğunluğu nəzərə almalıdır.
P-tipli və N-tipli yarımkeçiricilər
Termoelektrik sxemlər iki tamamlayıcı material növü tələb edir. P tipli yarımkeçiricilər elektrik cərəyanını ilk növbədə müsbət yük daşıyıcıları vasitəsilə keçirir, N tipli materiallar isə mənfi daşıyıcılara əsaslanır. Elektriklə ardıcıl və termal olaraq paralel olaraq birləşdirildikdə, bu qoşalaşmış qranullar modulun işini təyin edən temperatur fərqini yaradır. Hər bir növün xüsusiyyətləri diqqətlə uyğunlaşdırılmalıdır - gərginlik, cərəyan, temperatur diapazonu və termal genişlənmə davranışı, qoşalaşmış dizaynın hədəf iş nöqtəsinə nail olub-olmamasına təsir göstərir.
P tipli və N tipli xüsusiyyətlər arasında uyğunsuzluq ümumi, lakin qarşısı alına bilən səmərəsizliyin mənbəyidir. Əgər bir material istilik dövriyyəsi altında daha sürətlə parçalanırsa və ya onların elektrik müqavimətləri zamanla fərqlənirsə, modul soyutma qabiliyyətini itirir və lokallaşdırılmış qaynar nöqtələr yarada bilər. Buna görə də, material tədarükçüləri təkcə fərdi qranul performansına deyil, həm də hər iki daşıyıcı növü üzrə partiyadan partiyaya uyğunluğa diqqət yetirirlər.
Sənaye emalı üçün əsas toplu formalar
Termoelektrik materiallar nadir hallarda xam külçə şəklində istifadə olunur. Onlar avtomatlaşdırılmış montaj, dəqiq kəsmə və metalizasiyaya uyğun aralıq formalarda işlənir. Sənaye təchizatında iki toplu forma üstünlük təşkil edir: ekstrüde edilmiş profillər və diffuziya maneə dilimləri. Hər biri ayrı-ayrı istehsal tələblərinə cavab verir.
Yüksək Həcmli İstehsal üçün Ekstrüzyon Profilləri
Ekstruziya, sabit en kəsiyi olan davamlı uzunluqda termoelektrik material istehsal edir - kvadrat çubuqlar, dəyirmi çubuqlar və ya nəzərdə tutulan cihazın həndəsəsinə yaxından uyğun gələn xüsusi profillər. Bu forma, böyük tək sifarişli kəmiyyətlər bütün partiyada ölçülü ardıcıllıq və sabit daxili struktur tələb etdikdə xüsusilə dəyərlidir.
Evdə dilimləmə, üyütmə, paxlama, örtmə və ya qaynaq etməyi planlaşdıran mühəndislər tez-tez ekstrüde edilmiş materiala üstünlük verirlər, çünki onun vahid taxıl quruluşu mexaniki emal zamanı qırılma və ya çatlama riskini azaldır. Ekstruziya prosesi həm də kəsiyi ölçüləri və uzunluqları xüsusi modul dizaynına uyğunlaşdırmağa imkan verir, böyük ölçülü standart qranulların kəsilməsi ilə bağlı tullantıları aradan qaldırır.
- Nəzarət edilə bilən ölçülərə və material xüsusiyyətlərinə malik davamlı profillər
- Modul ölçülərinə görə kiçik qranullara dilimləmək üçün uyğundur
- Eyni istehsal partiyası daxilində ardıcıl performans
- Cütlənmiş dövrələr üçün P tipli və N tipli kompozisiyalarda mövcuddur

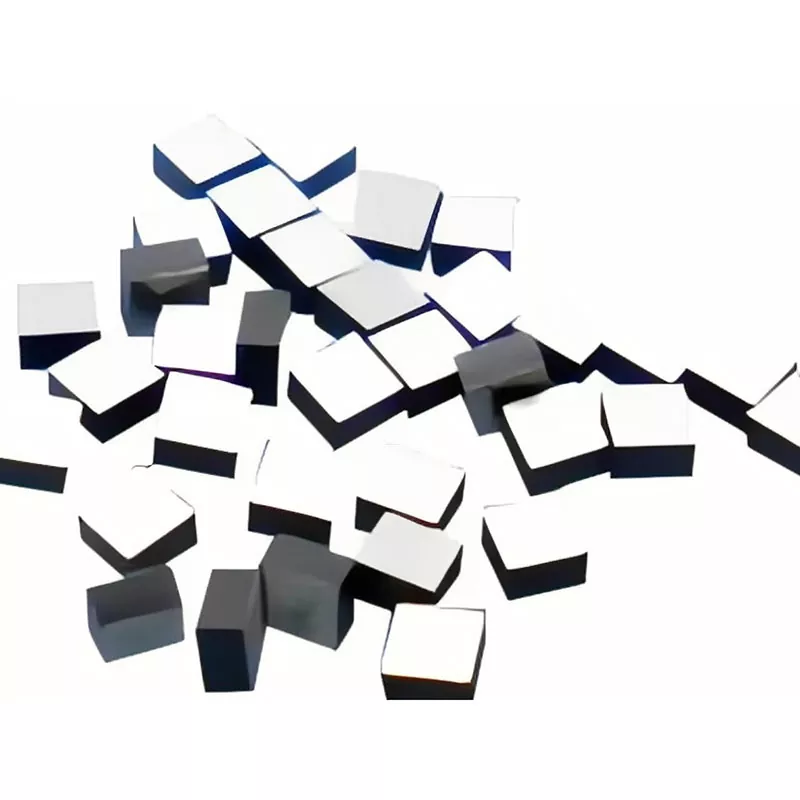

Diffuziya maneələri olan dilimlər
Diffuziya maneə təbəqəsi ilə təchiz olunmuş nazik dilimlər daha inkişaf etmiş bir ara məhsulu təmsil edir. Baryer təbəqəsi termoelektrik material və sonrakı birləşmə və ya metalizasiya sistemləri arasında interfeysi yaxşılaşdırmaq üçün tətbiq olunur. Bu təbəqə olmadan, lehimləmə zamanı yüksək temperatur yarımkeçirici və kontakt metallar arasında sürətli interdiffuziyaya səbəb ola bilər ki, bu da performansın pisləşməsinə və nəticədə uğursuzluğa səbəb olur.
Diffuziya maneəsi dilimləri təkrar istilik dövriyyəsindən keçən modullar üçün xüsusilə uyğundur. Soyutma plitələri, temperatur nəzarət modulları və sensor temperaturun tənzimlənməsi kimi tətbiqlər bu dilimlərin təmin etdiyi inkişaf etmiş interfasial sabitlikdən faydalanır. Onlar həmçinin evdə nikel, mis və ya lehim əsaslı metalləşdirmə tətbiq etmək niyyətində olan mühəndislər üçün proses pəncərəsini sadələşdirir.
| Material forması | İlkin Üstünlük | Tipik istifadə halı |
|---|---|---|
| Ekstrüzyon profilləri | Böyük partiyalarda yüksək ölçülü tutarlılıq | Xüsusi qranul ölçülərinə daxili dilimləmə |
| Diffuziya maneə dilimləri | Azaldılmış reaksiya riski ilə bağa hazır interfeys | Təkrarlanan istilik dövrəsini tələb edən modullar |
| Xüsusi kəsiklər | Xüsusi cihaz dizaynları üçün uyğunlaşdırılmış həndəsə | Qeyri-standart modul arxitekturaları |
| Uyğun P/N dəstləri | Balanslaşdırılmış elektrik və istilik davranışı | Dəqiq temperatur nəzarət sistemləri |
Müraciətiniz üçün düzgün materialın seçilməsi
Material seçimi iki mübahisəsiz parametrlə başlayır: gözlənilən isti qovşaq və soyuq keçid temperaturları və son cihazın elektrik əməliyyat pəncərəsi. Bu amillər namizəd material sistemlərini daraldır və aşağı axın tələb olunacaq emal mərhələlərini müəyyən edir.
Əməliyyat temperaturu ilə bağlı mülahizələr
Fərqli termoelektrik material sistemləri müxtəlif temperatur diapazonlarında pik performans nümayiş etdirir. Otaq temperaturuna yaxın soyutma üçün optimallaşdırılmış kompozisiya isti tərəf 80°C-dən yuxarı qalxdıqda səmərəliliyini sürətlə itirə bilər, orta temperatur üçün hazırlanmış material isə sıfırdan aşağı soyuq tərəf şəraitində zəif performans təklif edə bilər. Həqiqi iş temperaturlarının müəyyən edilməsi - sadəcə olaraq təyin edilmiş hədəf nöqtəsi deyil - uyğun material seçiminə doğru ilk addımdır.
Elektrik Tələbləri
Gərginlik, cərəyan, müqavimət və gücün yayılması materialın xüsusiyyətləri ilə qarşılıqlı təsir göstərir. Yüksək elektrik keçiriciliyi olan material Joule istiliyini azaldır, lakin temperatur gradientinə qarşı işləyən daha yüksək istilik keçiriciliyi nümayiş etdirə bilər. Optimal balans modulun həndəsəsindən, mövcud enerji təchizatından və tələb olunan soyutma qabiliyyətindən asılıdır. Materialın müqavimətini sürücünün elektronikasına uyğunlaşdırmaq çox vaxt ləyaqət rəqəmini artırmaq qədər vacibdir.
Fərdiləşdirmə Seçimləri
Standart material formaları həmişə xüsusi istilik idarəetmə arxitekturasını təmin etmir. Kataloq ölçüləri, kompozisiyalar və ya səth müalicəsi qısa olduqda, xüsusi həllər tələb olunur. Fərdiləşdirmə material ölçülərini, P tipli və N tipli uyğunluğu, kompozisiya tənzimləmələrini, elektrik xüsusiyyətlərini, səth və ya interfeys müalicəsini, diffuziya maneə tələblərini və kəsmə və ya emal xüsusiyyətlərini həll edə bilər.
- Material ölçüləri və kəsik həndəsəsi
- P tipli və N tipli nəqliyyat xüsusiyyətlərinin uyğunluğu
- Xüsusi temperatur diapazonları üçün kompozisiyanın tənzimlənməsi
- Elektrik müqaviməti və Seebeck əmsalı hədəfləri
- Səthin hazırlanması və interfeys müalicəsi
- Diffuziya maneə qatının spesifikasiyası
- Kəsmə, üyütmə və emal tələbləri
Sənayedə Tətbiq Landşaftı
Çox yönlülüyüTermoelektrik materiallaristehlakçı elektronikasından tutmuş tibbi diaqnostikaya və sənaye proseslərinə nəzarətə qədər geniş çeşiddə sənayenin qəbuluna səbəb olmuşdur. Hər bir proqram materialın təmizliyinə, ölçülü dözümlülüyünə və interfeys sabitliyinə öz məhdudiyyətlərini qoyur.
Yarımkeçiricilərin Soyudulması və Dəqiq Temperatur Nəzarəti
Yarımkeçirici soyutma ən böyük tətbiq sahəsi olaraq qalır. Lazer diodları, optik ötürücülər və yüksək performanslı prosessorlar termoelektrik modulların təmin etdiyi vibrasiyasız, dəqiq temperatur tənzimlənməsindən faydalanır. Materialın keyfiyyəti dalğa uzunluğunun sabitliyinə, çıxış gücünün davamlılığına və uzunmüddətli etibarlılığa birbaşa təsir göstərir.

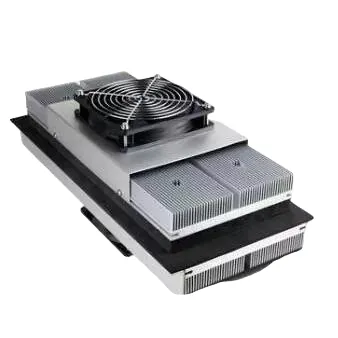

Soyuducu Plitələr və Temperatur İdarəetmə Modulları
Analitik alətlərdə, tibbi cihazlarda və sənaye avadanlıqlarında istifadə olunan soyuducu plitələr səthin vahid temperaturunu saxlamaq üçün termoelektrik materiallara əsaslanır. Məsələn, PCR termosiklləri üçün temperatura nəzarət modulları aşağı istilik ətalətindən və yüksək elektrik keçiriciliyindən asılı olan sürətli isitmə və soyutma sürətlərini tələb edir - bunların hər ikisi materialdan asılı xüsusiyyətlərdir.
Sensor Temperatur Tənzimlənməsi
Dəqiq sensorlar, o cümlədən infraqırmızı detektorlar və fotodiodlar, kalibrləmə və siqnal-küy nisbətini qorumaq üçün tez-tez sabit işləmə temperaturu tələb edir. Termoelektrik materiallar mexaniki soyuducu sistemlərin həcmi və mürəkkəbliyi olmadan yığcam, lokallaşdırılmış temperaturun tənzimlənməsinə imkan verir.
Kiçik miqyaslı elektrik enerjisi istehsalı
Bir termoelektrik material üzərində temperatur gradienti tətbiq edildikdə, Seebeck effekti elektrik enerjisi yaradır. Bu prinsip uzaqdan sensorlar, tullantıların istiliyinin bərpası sistemləri və portativ enerji mənbələrində kiçik miqyaslı enerji yığımını dəstəkləyir. Soyutma performansını tənzimləyən eyni material xassələri həm də enerji istehsalının səmərəliliyini müəyyən edir və hər iki rejimdə material seçimini eyni dərəcədə kritik edir.
Material və Cihaz İnteqrasiyası Niyə Əhəmiyyətlidir?
Yalnız materialın spesifikasiyası müvəffəqiyyətli bir termal həllə zəmanət vermir. Material, metalizasiya sistemi, lehim birləşmələri və keramika substratı arasındakı qarşılıqlı əlaqə, hazır modulun minlərlə iş saatı ərzində performans hədəflərinə cavab verib-vermədiyini müəyyən edir.
Dəqiq İstehsal İmkanları
Ardıcıl performans təmin edən termoelektrik modulların istehsalı çap, təkrar lehimləmə, qalay daldırma, paylama, möhürləmə, kəsmə və bərkitmə üçün avtomatlaşdırılmış proseslər tələb edir. Hər bir addım son interfeys keyfiyyətinə və yarımkeçirici qranulların daxili gərginlik vəziyyətinə təsir göstərir. Modullar istehsal edən material tədarükçüləri materialların inkişafı və cihazın performansı arasında əks əlaqəni bağlayaraq, materiallarını real montaj şərtləri altında qiymətləndirə bilərlər.
Tətbiqə əsaslanan texniki dəstək
Kataloqun spesifikasiyası başlanğıc nöqtəsini təmin edir, lakin real iş şəraiti, o cümlədən soyutma yükü, ətraf mühitin temperaturu, montaj təzyiqi və sürücü elektronikası çox vaxt optimal material seçimini dəyişir. Material həllini tövsiyə edərkən bu amilləri nəzərə alan təchizatçılar mühəndislərə baha başa gələn yenidən dizaynlardan və sahədəki nasazlıqlardan qaçmağa kömək edir.
X-Meritanmaterialın işlənməsini komponent istehsalı ilə birləşdirir, material performansının son termoelektrik tətbiqi ilə əlaqədar qiymətləndirilməsinə imkan verir. Bu inteqrasiya olunmuş yanaşma həm standart material təchizatı, həm də çertyojlar, prototiplər və ya tətbiq spesifikasiyası əsasında fərdiləşdirilmiş həlləri dəstəkləyir.
Tez-tez verilən suallar
Termoelektrik materiallar necə işləyir?
Termoelektrik materiallar P və N tipli yarımkeçirici elementlərdən elektrik cərəyanı keçdikdə temperatur fərqi yaratmaq üçün Peltier effektindən istifadə edirlər. Onların elektrik və istilik daşıma xüsusiyyətləri birbaşa soyutma qabiliyyətinə, temperaturun sabitliyinə, cavab sürətinə və son termoelektrik cihazın enerji istehlakına təsir göstərir.
P tipli və N tipli termoelektrik materiallar arasındakı fərq nədir?
P tipli və N tipli termoelektrik materiallar fərqli yük daşıyıcı xüsusiyyətlərinə malikdir və adətən termoelektrik dövrələri yaratmaq üçün birlikdə istifadə olunur. Onların xassələri tələb olunan gərginlik, cərəyan, temperatur diapazonu və termoelektrik soyuducunun dizaynı əsasında uyğunlaşdırılmalıdır. Balanslaşdırılmış cütləşmə sabit performansı təmin edir və lokallaşdırılmış istiləşməni minimuma endirir.
Siz termoelektrik materiallar üçün fərdiləşdirmə xidmətləri təklif edirsiniz?
Bəli. Xüsusi ölçülər təsvirlər, prototiplər və ya tətbiq spesifikasiyası əsasında qiymətləndirilə bilər. Fərdiləşdirmə seçimlərinə nəzərdə tutulan termoelektrik komponent dizaynından asılı olaraq kəsişmə, uzunluq, qalınlıq, kəsmə tələbləri, materialın tərkibi, elektrik xüsusiyyətləri, səth müalicəsi və diffuziya maneə qatının spesifikasiyası daxildir.
Termoelektrik dilimlərdə diffuziya maneələri niyə vacibdir?
Diffuziya maneələri termoelektrik material ilə birləşmə və ya metalizasiya sistemi arasındakı interfeysi yaxşılaşdırır. Bir maneə qatı olmadan, lehimləmə zamanı yüksək temperatur yarımkeçirici və kontakt metallar arasında sürətli interdiffuziyaya səbəb ola bilər ki, bu da performansın pisləşməsinə və nəticədə uğursuzluğa səbəb olur. Bariyer təbəqələri təkrar istilik dövriyyəsinə məruz qalan modullarda xüsusilə vacibdir.
Termoelektrik materiallar enerji istehsalı üçün istifadə edilə bilərmi?
Bəli. Bir termoelektrik material üzərində temperatur gradienti tətbiq edildikdə, Seebeck effekti elektrik enerjisi yaradır. Bu prinsip uzaqdan sensorlar, tullantıların istiliyinin bərpası sistemləri və portativ enerji mənbələrində kiçik miqyaslı enerji yığımını dəstəkləyir. Soyutma performansını tənzimləyən eyni material xüsusiyyətləri də enerji istehsalının səmərəliliyini müəyyən edir.
Termoelektrik materialın ömrünü hansı amillər müəyyənləşdirir?
İstilik dövriyyəsi amplitudası, maksimum işləmə temperaturu, interfeys keyfiyyəti və nəmlik və ya aşındırıcı qazların mövcudluğu materialın ömrünə təsir göstərir. Davamlı partiya keyfiyyəti, uyğunlaşdırılmış P/N xüsusiyyətləri və sabit diffuziya maneələri vaxtından əvvəl deqradasiya riskini azaldır. Modulun aşağı cərəyan fraksiyalarında işləməsi və sabit istilik interfeyslərinin saxlanması da xidmət müddətini uzadır.
Yüksək həcmli dilimləmə üçün ekstrüde edilmiş profillərdən qabaqcıl modul montajı üçün diffuziya maneə dilimlərinə qədər, düzgün material təməli istilik dizaynının sabit, uzunmüddətli performansa nail olub-olmamasını müəyyən edir. Tələb otaq temperaturuna yaxın soyutma, dəqiq sensor tənzimlənməsi və ya kiçik miqyaslı enerji istehsalı tələb etməsindən asılı olmayaraq, material seçimi modul arxitekturası ilə eyni mühəndislik sərtliyinə layiqdir.
