mücərrəd
Titrəməsiz, dəqiq temperatur tənzimlənməsinin vacib olduğu sənayelərdə bərk cismin istilik idarəsi əvəzolunmaz hala gəldi. Bu təlimat əsas fizikanı, dizayn mülahizələrini, tətbiq mənzərəsini və ən yaxşı əməliyyat təcrübələrini araşdırırTermoelektrik soyuducular. Geri dönən Peltier effektindən tutmuş fiber optika, tibbi diaqnostika və avtomobillərin tədqiqi sahələrində real dünyada tətbiqinə qədər, aşağıdakı bölmələr mühəndislərə və texniki qərar qəbul edənlərə tələb olunan mühitlərdə bu cihazları seçmək, inteqrasiya etmək və saxlamaq üçün praktiki biliklər təqdim edir.
Mündəricat
- Peltier Effekti və TEC Arxitekturasını Anlamaq
- Əsas Spesifikasiyalar və Modul Seçim Meyarları
- Praktik Dizaynlarda Soyutma Effektivliyinin Maksimallaşdırılması
- Sənaye və Tibbi Tətbiq Landşaftı
- Quraşdırma, Sürücü və Ətraf Mühitin Mühafizəsi
- Baxım, xidmət müddəti və uğursuzluğun qarşısının alınması
- Tez-tez verilən suallar
Peltier Effekti və TEC Arxitekturasını Anlamaq
Hər birinin əməliyyat təməliTermoelektrik soyuducularcihaz 1834-cü ildə Jean Charles Athanase Peltier tərəfindən kəşf edilmiş bir fenomenə əsaslanır. Düz cərəyan iki fərqli yarımkeçirici materialın yaratdığı qovşaqdan keçdikdə, bir qovşaq istiliyi udur, digəri isə onu buraxır. Peltier effekti kimi tanınan bu geri çevrilə bilən istilik ötürülməsi, giriş cərəyanının polaritesini dəyişdirməklə tək modulun ya soyuducu, ya da qızdırıcı kimi fəaliyyət göstərməsinə imkan verir.
Soyuq qovşaq və isti qovşaq davranışı
Tipik Peltier modulunun içərisində onlarla p-tipli və n-tipli yarımkeçirici qranullar elektriklə ardıcıl və termal olaraq paralel olaraq düzülür. Qranullar elektrik izolyasiyasını təmin edərkən istilik keçirən iki keramika substratı arasında sıxışdırılır. DC cərəyanı n-tipindən p-tipli materiala axdıqda, qovşaq istiliyi udur və soyuq tərəf yaradır. p-tipindən n-tipinə axan cərəyan, isti tərəfi meydana gətirərək istilik buraxır.
Bu arxitektura modul boyunca cari böyüklüyün tənzimlənməsi ilə dəqiq modulyasiya edilə bilən temperatur fərqi yaradır. Kompressorların, soyuducuların və hərəkət edən hissələrin olmaması bu texnologiyanı adi buxar-kompressiya sistemlərindən fərqləndirir, etibarlılıq, səs-küy profili və forma-faktor çevikliyi baxımından üstünlüklər təklif edir.
Materiallar və tikinti
Vismut telluridi (Bi₂Te₃) otaq temperaturuna yaxın işləmə üçün ən səmərəli termoelektrik material olaraq qalır. Yarımkeçirici qranullar adətən alüminium oksidindən (Al₂O₃) və ya alüminium nitriddən (AlN) hazırlanmış keramika plitələr arasında lehimlənir. Metal konnektorlar fərdi qranulları davamlı bir dövrəyə birləşdirirlər və tamamlanan montaj, soyutma qabiliyyəti tələblərindən asılı olaraq çox vaxt bir neçə kvadrat millimetrdən bir neçə kvadrat santimetrə qədər böyük deyil.
Əsas Spesifikasiyalar və Modul Seçim Meyarları
Müvafiq modulun seçilməsi istilik yükünün, hədəf temperatur fərqinin, mövcud yerin və güc büdcəsinin diqqətlə qiymətləndirilməsini tələb edir. Təkcə verilənlər cədvəlinin parametrləri optimal performansa zəmanət vermir - mühəndislər əməliyyat nöqtəsini real dünya şərtlərinə uyğun modelləşdirməlidirlər.
Kritik məlumat cədvəli parametrləri
Dörd parametr istənilən seçim qərarının əsasını təşkil edir. Maksimum soyutma qabiliyyəti (Q_max) sıfır temperatur fərqində istilik nasosu qabiliyyətini təmsil edir. Maksimum temperatur fərqi (ΔT_max) sıfır istilik yükü altında isti və soyuq tərəflər arasında əldə edilə bilən ən böyük temperatur intervalını göstərir. Maksimum cərəyan (I_max) və maksimum gərginlik (V_max) elektrik əməliyyat zərfini müəyyən edir.
Əsas odur ki, Q_max, ΔT_max və I_max eyni vaxtda əldə edilə bilməz. Modulun hər hansı bir maksimuma yaxın işləməsi digər iki parametri azalmağa məcbur edir. Buna görə də seçim faktiki hədəf əməliyyat nöqtəsində davranışı təsvir edən normallaşdırılmış performans əyrilərinə əsaslanmalıdır.
Tətbiqə əsaslanan seçim təlimatı
| Tətbiq şərti | Tövsiyə olunan istiqamət |
|---|---|
| Kiçik yer, aşağı istilik yükü | Hava ilə soyudulmuş TEC montajı |
| Məhdud məkan | Maye ilə soyudulmuş TEC konfiqurasiyası |
| Davamlı maye temperatur tənzimlənməsi | Mayedən mayeyə TEC platforması |
| Yüksək istilik yükü sıxlığı | Yenidən hesablanmış əməliyyat nöqtəsi ilə gücləndirilmiş isti yan dissipasiya |
| Sub-0,1°C dəqiqlik tələbi | Sensor rəyi və PID nəzarətçi ilə TEC |
| İki istiqamətli isitmə və soyutma | H-körpü ilə idarə olunan iki tərəfli temperatur nəzarəti |
Praktik Dizaynlarda Soyutma Effektivliyinin Maksimallaşdırılması
Birpilləli termoelektrik modullar üçün performans əmsalı (COP) adətən 0,3 ilə 0,7 arasında düşür, baxmayaraq ki, yaxşı optimallaşdırılmış sistemlər temperatur fərqi cüzi olduqda bu diapazonu keçə bilər. Zəif dizayn edilmiş tətbiqlər tez-tez 0.2-dən aşağı düşür. Bu nəticələr arasındakı boşluq üç dizayn qolundan asılıdır.
Ölçü Strategiyası: Qəsdən Həddindən artıq Ölçmə
Bəlkə də ən əks-intuitiv, lakin təsirli təcrübə, maksimum soyutma qabiliyyətinə faktiki istilik yükünün dörd-altı qatına malik modulun seçilməsi və sonra onu maksimum cərəyanın yalnız 20-35%-i ilə işlətməyi əhatə edir. Bu yanaşma tələb olunan istilik nasosunu təmin etməklə yanaşı, cərəyanın kvadratı ilə artan Joule istilik itkilərini minimuma endirir. Modul daha soyuq işləyir, daha uzun işləyir və eyni istilik işi üçün daha az enerji sərf edir.
İsti tərəfdə istiliyin rədd edilməsi
Peltier modulunun isti tərəfi yalnız pompalanan istilik yükünü deyil, həm də elektrik giriş gücünün özünü rədd etməlidir. Ümumi istilik rəddi soyutma yükü və istehlak olunan elektrik enerjisinə bərabərdir. İsti yan soyuducunun ölçüsünün aşağı salınması soyuq tərəfi yüksək ətraf mühitə qarşı işləməyə məcbur edir, performansı aşındırır və deqradasiyanı sürətləndirir. Maye soyutma və ya yüksək səmərəli məcburi hava soyuducuları istilik yükləri bir neçə vatdan çox olduqda çox vaxt lazımdır.
Nəzarət strategiyası

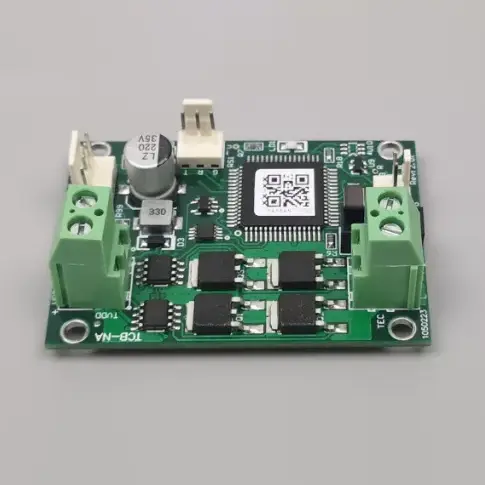

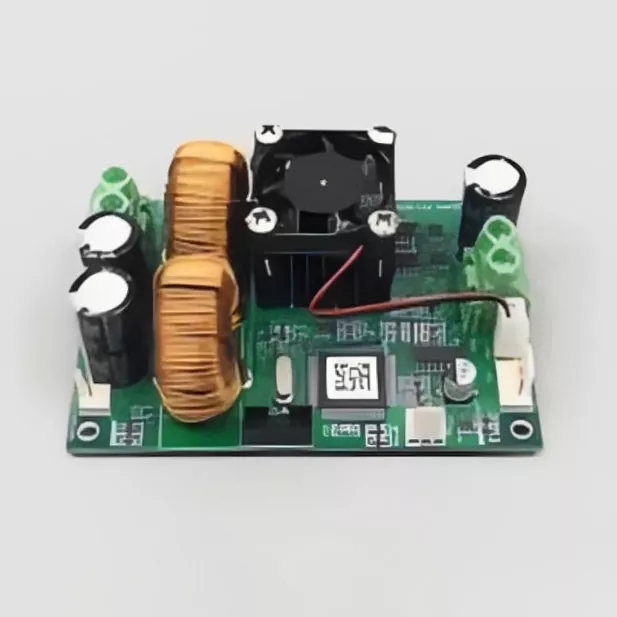

Yüksək rezolyusiyaya malik temperatur sensoru ilə birləşdirilmiş dəqiq PID nəzarətçi ±0,1°C və ya daha yaxşı daxilində təyin olunmuş nöqtənin sabitliyinə imkan verir. Nəzarətçi modulu tam açıb-söndürmək əvəzinə cərəyanı modulyasiya edir, istilik dövriyyəsi gərginliyindən qaçır və sabit vəziyyətin sabitliyini yaxşılaşdırır.
Sənaye və Tibbi Tətbiq Landşaftı
Möhkəm vəziyyətdə işləmə, millisaniyəlik reaksiya və ətraf mühitin soyutma qabiliyyətinin unikal kombinasiyası olduqca müxtəlif sənayelər dəstində qəbulu şərtləndirdi. Hər bir proqram təklif etdiyi üstünlüklərin fərqli alt dəstindən istifadə edirTermoelektrik soyuducular.
Fiber Optik Rabitə və Fotonika
Optik ötürücülər, lazer diodları və nasos lazerləri birbaşa keçid temperaturu ilə əlaqəli dalğa uzunluğu sabitliyini tələb edir. Bir dərəcənin hətta bir hissəsinin sürüşməsi, spesifikasiya hüdudlarından kənarda dalğa uzunluğunun sürüşməsinə səbəb ola bilər. Termoelektrik modullar lazer temperaturunu ±0,1°C daxilində saxlayır və ətraf mühitin dəyişmələrində sabit çıxışı təmin edir.
Tibbi Diaqnostika və Həyat Elmləri
Polimeraza zəncirvari reaksiya (PZR) alətləri denatürasiya, yumşalma və uzatma temperaturları arasında sürətli, dəqiq termal dövriyyədən asılıdır. Peltier ilə idarə olunan termosikllər saniyədə 20°C-dən çox qızdırma sürətinə və saniyədə 5°C-dən yuxarı soyutma sürətinə nail olur, bu da diaqnostikanın daha sürətli aparılmasına imkan verir. 96 quyulu lövhədə temperatur vahidliyi ±0,1°C daxilində saxlanıla bilər.
Tibbi lazer sistemləri, o cümlədən CO₂, YAG, diod və fiber lazerlər optik komponentləri qorumaq və şüa keyfiyyətini qorumaq üçün termoelektrik stabilləşdirməyə əsaslanır. TEC-lərin bərk hallı təbiəti optik uyğunlaşmanı pozacaq vibrasiya olmadan kompakt əl alətlərinə və konsola quraşdırılmış lazer başlıqlarına inteqrasiya etməyə imkan verir.
Automotive Sensing və LiDAR
Avtomobil LiDAR sistemləri emissiya dalğa uzunluğu temperaturla dəyişən lazer diodlarından istifadə edir. TEC-lər aşkarlama dəqiqliyini və diapazon performansını qoruyaraq, bu lazer mənbələrini başlıq altındakı həddindən artıq temperatur dəyişikliklərinə qarşı sabitləşdirir. Hərəkətli hissələrin olmaması yüksək vibrasiyalı avtomobil mühitlərində xüsusilə qiymətlidir.
Sənaye Cihazları və Analitik Avadanlıqlar
Analitik alətlər, yarımkeçirici istehsal avadanlıqları və ətraf mühit analizatorları nümunənin kondisionerləşdirilməsi, detektorun soyudulması və istinad nöqtəsinin sabitləşdirilməsi üçün termoelektrik temperatur nəzarətindən istifadə edir. Soyuq plitələr və mayedən mayeyə montajlar prosesə nəzarət mühitlərində təkrarlanan ölçmələr üçün tələb olunan istilik sabitliyini təmin edir.
Quraşdırma, Sürücü və Ətraf Mühitin Mühafizəsi
Düzgün quraşdırma və elektrik sürücüsü nominal performansa nail olmaq və modulun uzunömürlülüyünü təmin etmək üçün vacibdir. Bir çox vaxtından əvvəl uğursuzluqlar məhsula xas məhdudiyyətlərdən çox, qarşısı alına bilən montaj və əməliyyat xətalarından qaynaqlanır.
Quraşdırma və Termal İnterfeys
Modul, soyuducu və soyuq boşqab arasındakı əlaqə səthinin düzlüyü ±0,02 mm-dən daha yaxşı olmalıdır. Təmasda olan istilik müqavimətini minimuma endirmək üçün həm isti, həm də soyuq üzlərə nazik, vahid yüksək keyfiyyətli termal yağ təbəqəsi - təxminən 0,02 mm-dən 0,1 mm qalınlığında - tətbiq edilməlidir.
Vintlər diaqonal olaraq mərhələlərlə sıxılmalıdır. Tövsiyə olunan sıxılma 150 ilə 300 kPa (təxminən 10 ilə 21 kq/sm²) arasında dəyişir. Həddindən artıq və ya qeyri-bərabər təzyiq kövrək keramika substratını qıra və daxili yarımkeçirici qranulları zədələyə bilər.
Enerji təchizatı tələbləri
10%-dən az dalğalanma ilə DC tənzimlənən enerji təchizatı məcburidir. Sabit cərəyan sürücüsü və ya PWM gərginlik tənzimləməsi modulu gərginləşdirə və istismar müddətini azalda bilən birbaşa tam gərginlikli sərt başlanğıcdan üstündür. İstilik və soyutma rejimləri arasında keçid edərkən tərs polarite yalnız modul otaq temperaturuna qayıtdıqdan sonra tətbiq edilməlidir - adətən 10-15 dəqiqəlik soyutma müddətindən sonra.
Kondensasiya və Ətraf Mühitin Mühafizəsi
Ətrafdakı şeh nöqtəsindən aşağı əməliyyat soyuq tərəfdə kondensasiyaya səbəb olacaq. Rütubətin daxil olması istilik performansını pisləşdirə və zamanla daxili əlaqələri korlaya bilər. Qoruyucu tədbirlərə istilik izolyasiyasının sarılması, qabın birləşməsinin möhürlənməsi, hidrofobik örtüklər və layihələndirilmiş drenaj kanalları daxildir. Modul tam əhatə olunmadığı halda, aşındırıcı qaz mühitlərində istifadədən çəkinmək lazımdır.
Baxım, xidmət müddəti və uğursuzluğun qarşısının alınması
Termoelektrik soyuducular, əlverişli şəraitdə tez-tez 100.000 ilə 200.000 saat aralığında qeyd olunan uğursuzluqlar arasındakı orta vaxta malik etibarlı cihazlardır. Bununla belə, faktiki istifadə müddəti əsasən termal velosiped amplitudasından, cari sürücü profilindən və ətraf mühit faktorlarından asılıdır.
Müntəzəm Yoxlama Təcrübələri
- Hər altı aydan bir termal yağ vəziyyətini yoxlayın; qurutma və ya çatlama müşahidə olunarsa, yenidən tətbiq edin.
- Hava axını və istiliyi rədd etmək qabiliyyətini qorumaq üçün isti yan soyuducu qanadlarını sıxılmış hava ilə təmizləyin.
- Əməliyyat zamanı temperaturun sabitliyini yoxlayın - artan dalğalanma istilik interfeysinin pisləşməsini və ya modulun yorğunluğunu göstərə bilər.
- Əməliyyat nöqtəsində cərəyanı izləmək; eyni istilik yükü üçün artan cərəyan daxili müqavimətin artırılmasını təklif edir.
Ümumi uğursuzluq rejimləri
İsti və soyuq vəziyyətlər arasında təkrar dövriyyədən yaranan termal stress dominant deqradasiya mexanizmi olaraq qalır. Lehim birləşməsinin yorğunluğu və yarımkeçirici qranul krekinqi, temperaturun dəyişməsi böyük olarsa, yüz minlərlə dövrədən sonra inkişaf edə bilər. Modulun aşağı cərəyan fraksiyalarında işləməsi və sabit istilik interfeyslərinin saxlanması xidmət müddətini əhəmiyyətli dərəcədə uzadır.
Nəmlə bağlı nasazlıqların, o cümlədən korroziya və elektrik qısaltmalarının qarşısını düzgün sızdırmazlıq və kondensasiya idarə etməklə almaq olar. Soyuq tərəfin şeh nöqtəsindən aşağı işlədiyi tətbiqlərdə möhkəm nəm qorunması isteğe bağlı deyil, etibarlı uzunmüddətli əməliyyat üçün vacibdir.
Tez-tez verilən suallar
Termoelektrik soyuducu eyni vaxtda soyudub qızdıra bilərmi?
Bəli. Daxil olan DC gücünün polaritesini dəyişdirmək üçün H-körpü dövrəsinə nəzarət etməklə, soyuq və isti yan funksiyaları millisaniyələr ərzində dəyişdirmək olar. Bu, əlavə istilik elementi olmadan iki istiqamətli dəqiq temperatur nəzarətinə imkan verir. Tək modul əməliyyat zamanı komponenti soyuda və işə salma və ya boş vaxtlarda onu qızdıra bilər.
Termoelektrik soyuducu quraşdırarkən əsas proses detalları hansılardır?
Üç amil kritikdir. Birincisi, soyuducu ilə soyuq plitə arasındakı əlaqə səthinin düzlüyü ±0,02 mm-dən daha yaxşı olmalıdır. İkincisi, hər iki tərəfə yüksək istilik keçiriciliyi olan silikon yağın nazik, vahid təbəqəsi tətbiq edilməlidir. Üçüncüsü, vintlər 150 ilə 300 kPa arasında tövsiyə olunan təzyiqlə diaqonal və bərabər şəkildə sıxılmalıdır. Qeyri-bərabər qüvvə daxili yarımkeçirici qranulları əzərək modulu məhv edə bilər.
Termoelektrik soyuducular beynəlxalq ekoloji standartlara cavab verirmi?
Bəli. Termoelektrik soyuducular bütün həyat dövrü ərzində heç bir xloroflorokarbon (CFC), hidrokloroflorokarbon (HCFC) və ya digər kimyəvi soyuduculardan istifadə etmirlər. Onlar təbii olaraq Avropa RoHS və REACH direktivləri, eləcə də Şimali Amerikanın ətraf mühit tələbləri daxil olmaqla ən sərt ekoloji qaydalara uyğundur.
Əməliyyat zamanı cərəyan istiqaməti tərsinə çevrilərsə nə baş verir?
Soyuq və isti tərəflər bir-birini əvəz edir - modul əvvəllər soyuq olanı qızdırmağa başlayır. Bu, iki istiqamətli temperatur nəzarəti üçün normal və faydalı xüsusiyyətdir. Bununla belə, tərs polarite yalnız modul otaq temperaturuna yaxınlaşdıqdan sonra tətbiq edilməlidir. Yük altında ani tərs çevrilmə lehim birləşmələrinə və yarımkeçirici qranullara zərər verən termal gərginliyə səbəb ola bilər.
Termoelektrik soyuducular vakuumda işləyə bilərmi?
Bəli. Termoelektrik soyuducular vakuum mühitlərinə uyğundur, çünki onların konstruksiyasında qazı xaric edən heç bir üzvi materiallar istifadə olunmur. Bir məhdudiyyət qurğuşun izolyasiyasıdır - PVC izolyasiyalı naqillərdən qaçınmaq lazımdır. Vakuum tətbiqləri üçün teflon izolyasiyalı və ya izolyasiya edilməmiş naqillərə üstünlük verilir.
Termoelektrik soyuducu temperaturda nə qədər aşağı düşə bilər?

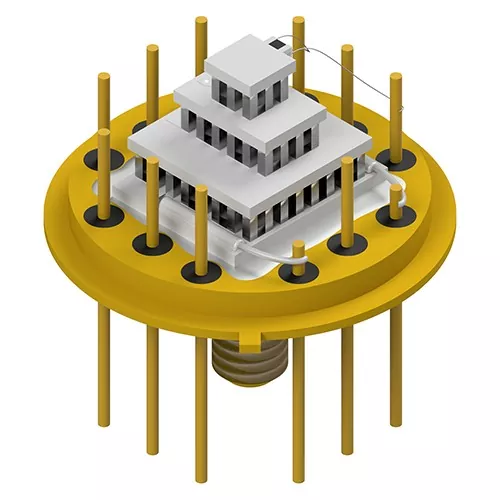

Bir mərhələli modul adətən isti və soyuq tərəflər arasında 60-70°C temperatur fərqinə nail ola bilər. Vakuum mühitində çoxmərhələli kaskad modullardan istifadə etməklə -100°C-ə qədər aşağı temperaturlara nail olmaq olar. Bununla belə, hər bir əlavə mərhələ ümumi ÇNL-ni azaldır, buna görə də çoxmərhələli dizaynlar temperatur hədəfinin səmərəlilik cəzasını əsaslandırdığı tətbiqlər üçün qorunur.
Hər bir termal problemin hazırlanmasını gözləyən bərk hal həlli var. Tələb lazer diodunun ətraf mühitin altında soyudulmasını, molekulyar diaqnostika üçün dəqiq temperatur dövriyyəsini və ya avtomobil sensor paketində möhkəm istilik sabitləşməsini tələb edir, düzgün modul konfiqurasiyası və sürücü strategiyası adekvat və müstəsna performans arasında fərq yaradır.
