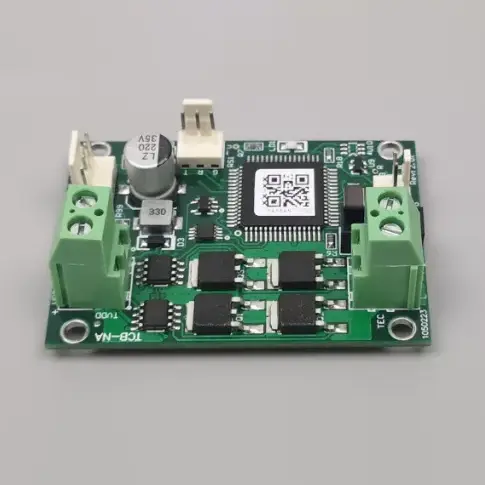

Standart Soyuducular üçün TCB-NA Temperatur Kontrol Cihazı

Standart Soyuducular üçün X-Meritan TCB-NA Temperatur Nəzarətçisi standart termoelektrik soyuducular (TEC) üçün həm soyutma, həm də isitməni dəstəkləyən temperatur nəzarət moduludur. O, ±0,1°C temperatur nəzarət dəqiqliyini, 0–10A TEC cərəyanını və -20°C ilə +100°C arasında nəzarət diapazonunu təmin edir.

Standart ASCII seriya interfeysi, 10K NTC temperaturun təyin edilməsi və yığcam 60 × 42 × 26,5 mm strukturu ilə TCB-NA sənaye və kommersiya istilik idarəetmə sistemlərinə birbaşa inteqrasiya üçün nəzərdə tutulmuşdur.

Texniki Spesifikasiyalar

NTC B dəyəri fərdiləşdirilə bilər. Fərqli B dəyəri mütləq temperaturun ölçülməsinə təsir edir, lakin əsas idarəetmə dəqiqliyini dəyişmir.

Nəzarət funksiyaları

İstilik və Soyutma

Nəzarətçi NTC sensoru vasitəsilə temperaturu ölçür və təyin edilmiş nöqtəyə uyğun olaraq TEC istiqamətini tənzimləyir. Bu, eyni modula ayrı-ayrı idarəetmə aparatları olmadan həm isitmə, həm də soyutma təmin etməyə imkan verir.

ON/OFF Qaydaları

ON/OFF idarəetmə üsulu standart TEC tətbiqlərində, o cümlədən lazer diodunda və laboratoriya avadanlıqlarında sabit temperaturun saxlanması üçün nəzərdə tutulmuşdur.

Serial interfeysi

Temperatur parametrləri və real vaxt monitorinqi ASCII serial protokolu vasitəsilə idarə oluna bilər. Quraşdırma və sınaq zamanı Windows HyperTerminal kimi ümumi seriya alətləri istifadə edilə bilər.

Xüsusi həyəcan siqnalı və "hazır" siqnallar əməliyyat vəziyyəti ilə bağlı rəy verir, TEC-in bağlanması girişi isə lazım olduqda ana sistemə TEC əməliyyatını söndürməyə imkan verir.

Güc Uyğunluğu

TEC gərginliyi

Standart Soyuducular üçün TCB-NA Temperatur Nəzarətçisi daxili çıxış gərginliyinin məhdudlaşdırılmasını təmin etmədiyi üçün gərginliyin uyğunlaşdırılması vacibdir. Təchizat gərginliyi qoşulmuş TEC-in nominal gərginliyindən çox olmamalıdır.

Məsələn, 12V TEC istifadə edərkən, sistemin enerji təchizatı müvafiq olaraq seçilməlidir.

Güc Ripple

Nəzarətçinin keçid əməliyyatı qoşulmuş kommutasiya enerji təchizatında dalğalanmaları artıra bilər. Sistemdə elektrik səs-küyünə və ya EMI-yə həssas olan digər lövhələr varsa, nəzarətçi üçün ayrıca enerji təchizatı üstünlük təşkil edə bilər.

Temperatur Performansı

Sensor diapazonu

Qoşulmuş 10K NTC -30°C ilə +147°C arasında müəyyən edilmiş ölçmə diapazonunu dəstəkləyir, aktiv temperatur nəzarəti isə -20°C ilə +100°C arasında müəyyən edilir.

Dəqiqlik

Göstərilən temperatur nəzarət dəqiqliyi və təyin edilmiş temperatur dəqiqliyi həm ±0,1°C-dir. Sistemin faktiki performansına NTC tolerantlığı, sensorun yerləşdirilməsi, istilik kontaktı, TEC xüsusiyyətləri, istilik yayılması və ətraf mühit şəraiti də təsir edə bilər.

Ciddi temperatur sabitliyi tələb edən tətbiqlər üçün sınaq son TEC, sensor, yük və mexaniki quruluşla aparılmalıdır.

Tətbiq Sahələri

Lazer diodları

Nəzarətçi, temperaturun əməliyyat performansına birbaşa təsir etdiyi lazer diod sistemləri üçün sabit istilik mühitini saxlaya bilər.

Laboratoriya avadanlığı

Sabit temperatur tənzimlənməsi ilə standart termoelektrik isitmə və soyutma tələb edən laboratoriya alətləri üçün uyğundur.

Sənaye Sistemləri

Sənaye avadanlığı moduldan yığcam quraşdırma, ardıcıl rabitə və qənaətliliyin vacib olduğu ümumi təyinatlı TEC nəzarəti üçün istifadə edə bilər.

Ağıllı məişət texnikası

Xərc yönümlü arxitektura nəzarətçini ağıllı cihazların istehsalı və standart temperatur nəzarətini tələb edən digər həcm tətbiqləri üçün uyğun edir.

TCB-NA yoxsa TCB-NE?

TCB-NA, layihə standart temperatur nəzarətinə və xərc səmərəliliyinə üstünlük verdikdə uyğundur. Daha təkmil enerji idarəetməsi və ya daha yüksək səviyyəli temperatur nəzarət funksiyaları tələb edən tətbiqlər üçün TCB-NE seriyası daha uyğun ola bilər.

Seçim TEC gərginliyinə, cərəyana, hədəf temperatura, nəzarət tələblərinə, səmərəliliyə və sistem arxitekturasına əsaslanmalıdır.

Satınalma Tələbləri

Sifariş verməzdən əvvəl alıcılar TEC nominal gərginliyi, maksimum cərəyanı, enerji təchizatı gərginliyini, hədəf temperaturu, tələb olunan dəqiqliyi, NTC spesifikasiyasını, rabitə tələblərini və iş mühitini təsdiq etməlidirlər.

X-Meritan Çində PCB montajını və son kalibrləməni əhatə edən öz fabrikini idarə edir. Onun mühəndis komandası TEC gərginliyinin uyğunlaşdırılması, güc dalğasının idarə edilməsi və konfiqurasiya tələbləri üçün texniki dəstək təmin edə bilər. Standart komponent inventar və xarici logistika OEM və həcmli satınalmalara dəstək verir.

Quraşdırma Qeydləri

Enerji təchizatı TEC reytinqinə uyğun olmalıdır. TEC gərginliyini aşmaq komponentin həddindən artıq yüklənməsinə səbəb ola bilər, çünki Standart Soyuducular üçün TCB-NA Temperatur Nəzarət Cihazında daxili çıxış gərginliyi məhdudiyyəti yoxdur.

0-10A cərəyan spesifikasiyası TEC, naqillər, birləşdiricilər və enerji təchizatı ilə birlikdə qiymətləndirilməlidir. Tam termoelektrik sistem üçün düzgün istilik yayılması da tələb olunur.

Digər həssas elektronikanı eyni kommutasiya enerji təchizatı ilə birləşdirərkən, son sistem inteqrasiyasından əvvəl dalğalanma və EMI performansını yoxlayın.

Tez-tez verilən suallar

TCB-NA hansı TEC gərginliyini dəstəkləyə bilər?

Nəzarətçi 5V-dən 27V-ə qədər TEC gərginliklərini dəstəkləyir. TEC gərginliyi lövhənin təchizatı gərginliyinə bərabər və ya ondan yüksək olmalıdır. TCB-NA-da daxili çıxış gərginliyi məhdudiyyəti olmadığı üçün enerji təchizatı TEC-in nominal gərginliyindən artıq olmamalıdır.

Maksimum TEC cərəyanı nədir?

Standart Soyuducular üçün TCB-NA Temperatur Nəzarətçisi 0-10A TEC cərəyan diapazonunu dəstəkləyir. Faktiki əməliyyat cərəyanı TEC reytinqinə, istilik yükünə, naqillərə, birləşdiricilərə və enerji təchizatı gücünə uyğun olaraq seçilməlidir.

Nəzarətçi həm isitmə, həm də soyutma təmin edə bilərmi?

Bəli. İki istiqamətli idarəetmə arxitekturası TEC-ə həm istilik, həm də soyutma rejimlərində işləməyə imkan verir və dəyişən mühit şəraitində hədəf temperaturu saxlamağa imkan verir.

Nəzarətçi hansı temperatur sensorundan istifadə edir?

Standart konfiqurasiya standart B dəyəri 3950 olan 10K NTC-dən istifadə edir. B dəyəri tətbiq tələblərinə uyğun olaraq fərdiləşdirilə bilər. Göstərilən ölçmə diapazonu -30°C ilə +147°C arasındadır, nəzarət diapazonu -20°C ilə +100°C arasındadır.

TCB-NA-nı necə idarə etmək və ya izləmək olar?

Nəzarətçi temperaturun tənzimlənməsi və real vaxt rejimində monitorinq üçün standart ASCII serial interfeysindən istifadə edir. O, həmçinin siqnalizasiya və “hazır” status siqnalları və host idarəetmə sistemi ilə inteqrasiya üçün TEC-in bağlanması girişini təmin edir.
