X-Meritan Ultra-Yığcam Ölçü ilə TCB-SS Temperatur Nəzarət Cihazı istehsal edir və lövhə sahəsi, temperatur sabitliyi və idarə olunan TEC çıxışının birlikdə nəzərə alınmalı olduğu Mikro TEC tətbiqləri üçün nəzərdə tutulub. TCB-SS kiçik bir idarəetmə lövhəsində temperaturun təyin edilməsini və TEC idarəsini birləşdirir, bu da Micro TEC-in rəyə əsaslanan temperatur nəzarət dövrəsi vasitəsilə tənzimlənməsinə imkan verir.
Nəzarətçi ümumi təyinatlı temperatur nəzarəti arxitekturasından daha çox kompakt lövhə formatı ətrafında hazırlanmışdır. O, defolt temperatur sensoru girişi kimi 10K NTC sensorundan istifadə edir və 3A maksimum TEC cərəyanı ilə 4,5V standart TEC gərginliyini dəstəkləyir və lövhəni miniatür istilik idarəetmə sistemləri üçün uyğun edir.
|
Lövhənin təchizatı gərginliyi (DC) |
5V ±10% |
|
Çıxış səmərəliliyi |
>94% |
|
TEC gərginliyi |
4.5V (standart) |
|
TEC cərəyanı |
3A (maksimum) |
|
Temperatur nəzarət sensoru |
10K NTC (defolt B dəyəri: 3950) |
|
Temperatur nəzarətinin dəqiqliyi |
0,01° |
|
Temperatur dəqiqliyini təyin edin |
0,01° |
|
Temperatur nəzarət ölçmə diapazonu |
-60°C-dən +170°C-dək |
|
Nəzarət temperatur diapazonu |
-20°C-dən +100°C-dək |
|
Defolt zavod parametri |
25°C |
10K NTC temperatur dəyişikliklərini aşkar edir və siqnalı nəzarətçiyə göndərir.
Nəzarətçi ölçülmüş temperaturu hədəf dəyərlə müqayisə edir və PID nəzarəti vasitəsilə Micro TEC çıxışını tənzimləyir.
Davamlı çıxış yalnız sadə yandırma/söndürməyə etibar etmək əvəzinə əməliyyat zamanı TEC sürücüsünü tənzimləyir.

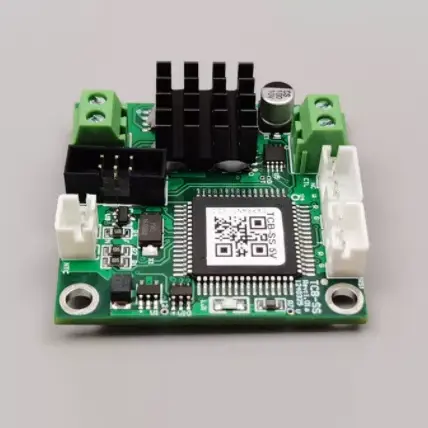

4 sm × 4 sm × 1.28 sm ölçüdə, Ultra-Yığcam Ölçülü və Mikro TEC-lər üçün nəzərdə tutulmuş TCB-SS Temperatur Nəzarət cihazı məhdud quraşdırma sahəsi olan Micro TEC sistemləri üçün nəzərdə tutulub.
Nəzarətçi dəqiq istilik tənzimlənməsi üçün 0,01°C temperatur nəzarət dəqiqliyi və 0,01°C təyin edilmiş temperatur dəqiqliyi təmin edir.
94%-dən yuxarı çıxış səmərəliliyi ilə nəzarətçi kompakt temperatur nəzarət sistemlərində səmərəli TEC idarəsini təmin edir.
Uyğun Micro TEC tətbiqləri üçün standart TEC gərginliyi 3A maksimum TEC cərəyanı ilə 4,5V-dir.
Defolt sensor, B-dəyəri 3950 olan 10K NTC-dir və idarəetmə dövrəsi üçün temperatur rəyini təmin edir.
Temperatur nəzarətinin ölçü diapazonu -60°C ilə +170°C arasında, müəyyən edilmiş nəzarət temperatur diapazonu isə -20°C ilə +100°C arasındadır.
Daxili funksiyalara iş zamanı nəzarətçi və qoşulmuş TEC-ə nəzarət etmək üçün həddindən artıq cərəyan, həddindən artıq gərginlik, temperaturun məhdudlaşdırılması və TEC açıq/qısa qapanma aşkarlanması daxildir.
|
Maddə |
Standart Konfiqurasiya |
|
TEC növü |
Mikro TEC |
|
TEC gərginliyi |
4.5V Defolt |
|
TEC Cari |
3A Maksimum |
|
Temperatur Sensoru |
10K NTC |
|
NTC B-Dəyəri |
3950 Defolt |
|
Board Təchizat |
5V ±10% DC |
|
Nəzarət Aralığı |
-20°C-dən +100°C-dək |
İnteqrasiyadan əvvəl TEC-in elektrik tələbləri, NTC xüsusiyyətləri, hədəf temperaturu və lövhə təchizatı nəzarətçinin spesifikasiyasına uyğun olaraq yoxlanılmalıdır.
Ultra-Yığcam Ölçüyə malik və Mikro TEC-lər üçün nəzərdə tutulmuş TCB-SS Temperatur Nəzarət Cihazı sabit istilik şəraitinin tələb olunduğu optik modullar üçün kompakt temperatur nəzarətini təmin edir.
O, kompakt optik sistemlərdə lazer diodlarının temperaturunu tənzimləmək üçün uyğun Micro TEC-i idarə edə bilər.
Kompakt nəzarətçi məhdud quraşdırma məkanında Micro TEC əsaslı temperatur tənzimlənməsini tələb edən laboratoriya alətləri üçün uyğundur.
TCB-SS, lövhənin ölçüsü və istilik tənzimlənməsinin vacib dizayn amilləri olduğu kompakt diaqnostika cihazlarında temperatur nəzarətini dəstəkləyir.
Nəzarətçi temperatura həssas infraqırmızı detektorların və CCD sensorlarının temperaturun tənzimlənməsi üçün Micro TEC sistemləri ilə inteqrasiya oluna bilər.
A1: Ultra-Yığcam Ölçülü və Mikro TEC-lər üçün nəzərdə tutulmuş TCB-SS Temperatur Nəzarət Cihazı Micro TEC tətbiqləri üçün nəzərdə tutulub. Qoşulmuş TEC müəyyən edilmiş 4.5V standart TEC gərginliyi və 3A maksimum cərəyanla yoxlanılmalıdır.
A2: Defolt temperatur algılama konfiqurasiyası B-dəyəri 3950 olan 10K NTC-dir. Layihənin spesifikasiyası zamanı digər sensor tələbləri təsdiqlənməlidir.
A3: Temperaturun idarə edilməsinin ölçü diapazonu -60°C ilə +170°C arasında, müəyyən edilmiş nəzarət temperatur diapazonu isə -20°C ilə +100°C arasındadır. Ölçmə diapazonu temperaturun ölçülməsi qabiliyyətini göstərir, idarəetmə diapazonu isə müəyyən edilmiş temperaturun tənzimlənməsi diapazonunu müəyyən edir.
A4: Lövhənin təchizatı gərginliyi 5V ±10% DC-dir. Sistem bu müəyyən edilmiş giriş diapazonunda qalan uyğun enerji mənbəyini təmin etməlidir.
A5: Maksimum təyin edilmiş TEC cərəyanı 3A-dır, standart TEC gərginliyi 4,5V-dir. Faktiki qoşulmuş TEC onun elektrik tələblərinə və nəzarətçi məhdudiyyətlərinə uyğun olaraq seçilməlidir.
A6: Müəyyən edilmiş temperatur nəzarət dəqiqliyi 0,01°C-dir və təyin edilmiş temperatur dəqiqliyi də 0,01°C olaraq müəyyən edilmişdir.
A7: Nəzarətçi həddindən artıq cərəyandan qorunma, həddindən artıq gərginlikdən qorunma, temperaturun məhdudlaşdırılması və TEC açıq dövrə və qısaqapanmanın aşkarlanması daxildir.
