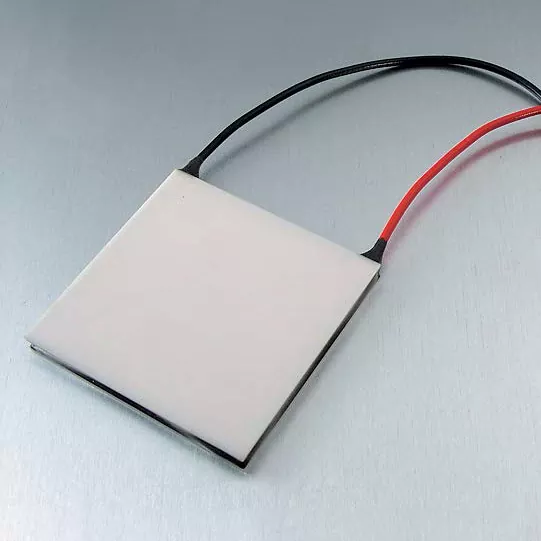

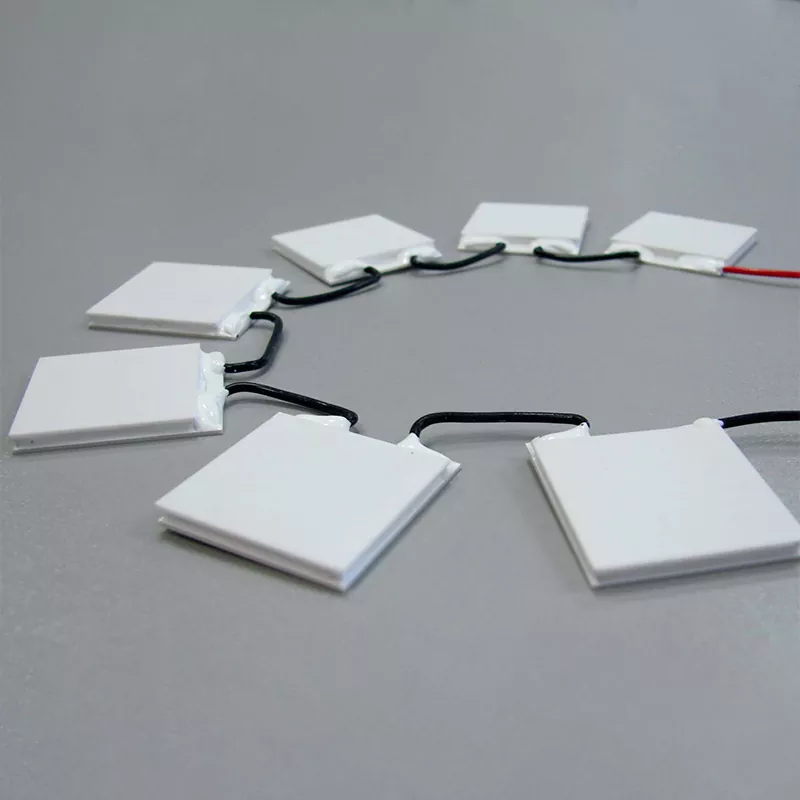

X-MeritanTermoelektrik Soyuducuların etibarlı istehsalçısı və təchizatçısıdır.Bu məhsul xəttiaktiv temperatur nəzarətinə nail olmaq üçün yarımkeçiricilərin termoelektrik təsirindən istifadə edir. Tez soyutma və ya dəqiq temperatur nəzarəti üçün elektron cihazlara, optoelektronik cihazlara, tibbi alətlərə və sənaye temperatur nəzarət sistemlərinə inteqrasiya oluna bilər.
Termoelektrik soyuducuların əsas prinsipi Peltier effektidir. Düz cərəyan iki müxtəlif yarımkeçirici materialdan (N tipli və P tipli) ibarət dövrədən keçdikdə, iki qovşaqda istilik udma və sərbəst buraxılma baş verir.
N tipli yarımkeçiricidən P tipli yarımkeçiriciyə cərəyanın axdığı qovşaq soyumağa nail olmaqla istiliyi udur.
P tipli yarımkeçiricidən N tipli yarımkeçiriciyə cərəyanın axdığı qovşaq istilik buraxır.
Bu təsir geri çevrilə bilər; sadəcə olaraq cərəyanın istiqamətini dəyişmək isti və soyuq keçidləri tərsinə çevirir. Tək bir TEC (Termoelektrik Soyuducu) onlarla və hətta yüzlərlə bu N-P yarımkeçirici hissəciklərindən ardıcıl olaraq bağlanaraq soyutma effektini artırır. Bütün yığın istilik keçirici, lakin elektrik izolyasiya edən keramika altlıqların iki təbəqəsi arasında əhatə olunmuşdur.
Termoelektrik soyuducularda kompressorlar, mühərriklər və ya klapanlar yoxdur, yüksək zərbə müqaviməti, olduqca uzun xidmət müddəti və səssiz əməliyyat təklif edir.
Sadəcə olaraq DC enerji təchizatının polaritesinin dəyişdirilməsi isti və soyuq uclar arasında ani keçid etməyə imkan verir və ikili məqsədli işləməyə imkan verir.
Bundan əlavə, onların aşağı istilik ətaləti və millisaniyə səviyyəli cavab müddəti temperatur nəzarət çipləri ilə ±0,1 ℃ və ya daha yüksək dəqiqliyə nail olmaqla dəqiq temperatur nəzarətinə imkan verir.
TEC modulları kiçikdir və müxtəlif kompakt formalarda dizayn edilə bilər. Bu, ənənəvi soyuducu boru kəmərlərinin fiziki məhdudiyyətlərini pozur və mühəndislərə məhsul dizaynında daha çox sərbəstlik verir.
Onlar qlobal ətraf mühit qaydalarına tam uyğun olaraq, bütün həyat dövrü ərzində Freon kimi heç bir ozonu məhv edən kimyəvi soyuduculardan istifadə etmirlər.
Bundan əlavə, onların aşağı işləmə gərginliyi onları birbaşa enerji bankları və ya avtomobil sistemləri ilə təchiz etməyə imkan verir.
| Tətbiq Sahələri | Tipik Tətbiqlər |
|---|---|
| Fiber Optik Rabitə | Optik modullar, lazerlər, optik ötürücülər |
| Tibbi Avadanlıq | Aşkarlama, analiz və bioloji eksperimental avadanlıq |
| Lazer və Optoelektronika | Lazer diodları, detektorlar, sensorlar |
| Avtomobil Elektronikası | Kameralar, sensorlar, LiDAR |
| İstehlak elektronikası | Kiçik temperatur nəzarəti, portativ soyutma avadanlığı |
| Sənaye Avadanlıqları | Təftiş, avtomatlaşdırma, sənaye elektronikası |
| Elmi Alətlər | Optika, laboratoriya, nümunə temperaturuna nəzarət |
| Dəqiq Alətlər | Ölçmə, analiz, sensor temperatur nəzarəti |
Tam istilik sistemi inteqrasiyası üçün X-Meritan da təchiz edirtermoelektrik materiallar, termoelektrik soyuducu qurğular, NTC termistorlarıvətemperatur tənzimləyiciləri.
Heç vaxt soyuducu və ya lazımi soyutma sistemi olmadan cihazı işə salmayın; əks halda cihaz saniyələr ərzində yanacaq.
Quraşdırma zamanı kontaktın istilik müqavimətini azaltmaq üçün həm isti, həm də soyuq uçlara nazik bir təbəqə (0,02-0,1 mm) yüksək keyfiyyətli termal yağ tətbiq edin.
Vintləri sıxarkən, onları diaqonal olaraq mərhələlərlə sıxdığınızdan əmin olun. Kövrək keramika substratını əzməmək üçün montaj səthinin düzlüyü 0,05 mm-dən çox olmamalıdır və tətbiq olunan təzyiq 10 kq/sm²-dən çox olmamalıdır.
Dalğalanma faktoru 10%-dən az olan DC tənzimlənən enerji təchizatı istifadə edilməlidir. Sabit cərəyan mənbəyi və ya PWM gərginliyinin tənzimlənməsi tövsiyə olunur. Birbaşa tam gərginlikli sərt başlanğıc üçün aşağı keyfiyyətli enerji təchizatı istifadə etməyin.
Soyutma və qızdırma rejimləri arasında keçid edərkən heç vaxt əks cərəyanı dərhal tətbiq etməyin. Polarite yalnız enerji söndürüldükdən və modul terminalları otaq temperaturuna qayıtdıqdan sonra dəyişdirilməlidir (10-15 dəqiqə tövsiyə olunur).
Su və ya digər mayelər Termoelektrik Soyuducuların içərisinə daxil olmamalıdır. Rütubətli mühitlərdə və ya kriogen tətbiqlərdə nəmə davamlı tədbirlər görülməlidir, məsələn, istilik izolyasiyası ilə bükmək, qablaşdırma qarışığı ilə bağlamaq, hidrofobik örtük tətbiq etmək və ya drenaj kanallarının layihələndirilməsi.
Bundan əlavə, aşındırıcı qazların olduğu mühitlərdə istifadə etməyin.
Optimal istilik ötürmə səmərəliliyini qorumaq üçün hər altı ayda bir istilik yağının vəziyyətini yoxlamaq tövsiyə olunur. Quruluq və çatlama baş verərsə, dərhal təmizləyin və yenidən tətbiq edin.
Əlavə olaraq, düzgün havalandırmanı təmin etmək üçün isti soğutucuların tozunu sıxılmış hava ilə müntəzəm olaraq təmizləyin.
| Tətbiq şərtləri | Tövsiyə olunan istiqamət |
|---|---|
| Kiçik, aşağı istilik yükü | Hava ilə soyudulmuş TEC |
| Məhdud yer | Maye Soyutma TEC |
| Davamlı maye temperatur nəzarəti | Mayedən Mayeyə TEC |
| Yüksək istilik yükü | İsti sonda istilik yayılmasını yaxşılaşdırın və TEC əməliyyat nöqtəsini yenidən hesablayın |
| Dəqiq temperatur nəzarəti | TEC + Temperatur Sensoru + Nəzarətçi |
| İsti və soyuq arasında keçid lazımdır | İki tərəfli TEC temperatur nəzarət həlli |
A: Bəli. Daxil olan DC gücünün müsbət və mənfi polaritesini dəyişdirmək üçün H-körpü dövrəsinə nəzarət etməklə, TEC-in soyuq və isti yan funksiyaları əlavə istilik naqilinə ehtiyac olmadan iki istiqamətli dəqiq temperatur nəzarətinə nail olmaq üçün millisaniyələr ərzində problemsiz şəkildə dəyişdirilə bilər.
A: Kontakt səthinin hamarlığı: İstilik qəbuledicisi ilə soyuq boşqab arasındakı təmas səthinin hamarlığı ±0,02 mm-dən daha yaxşı olmalıdır.
İstilik keçiriciliyi mühiti: Hər iki tərəfə nazik, bərabər yüksək istilik keçiriciliyi olan silikon yağ sürtmək lazımdır.
Quraşdırma təzyiqi: Vintlər diaqonal və bərabər şəkildə bərkidilməlidir. Qeyri-bərabər qüvvənin daxili taxılları əzməsinin qarşısını almaq üçün tövsiyə olunan təzyiq diapazonu 150-300kPa-dır.
A: Bəli. X-Meritan-ın Termoelektrik Soyuducuları, təbii olaraq Avropa (RoHS/REACH) və Şimali Amerikada ən sərt ekoloji qaydalara uyğun olaraq, bütün həyat dövrü ərzində heç bir CFC/HFC və ya digər kimyəvi soyuducudan istifadə etmir.
Məhsullarımızın 55%-i Avropa bazarında satılır ki, bu da özlüyündə məhsullarımızın yüksək beynəlxalq sınaq standartlarından keçdiyinin ən güclü sübutudur.
Soyutma yükü, gərginlik, ölçü və isti tərəf temperatur tələblərinizi bizə göndərin. Mühəndislərimiz düzgün TEC modulunu və ya montajını tövsiyə edəcək və topdansatış qiymətlərini təqdim edəcəklər.
