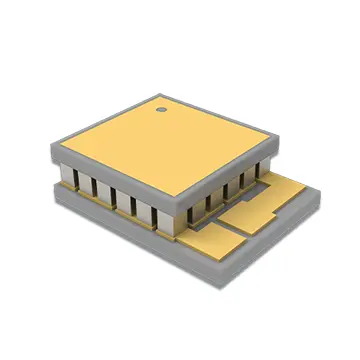

Detektorlar üçün Mikro Termoelektrik Soyuducular

X-meritan-ın Detektorlar üçün Mikro Termoelektrik Soyuducular yüksək dəqiqlikli aşkarlama avadanlığı üçün nəzərdə tutulmuş əsas istilik idarəetmə komponentləridir. Xüsusi ekstrüde edilmiş termoelektrik materiallardan istifadə edərək və ənənəvi soyutma sistemlərində olan mexaniki strukturları aradan qaldıraraq, müxtəlif dəqiqlik aşkarlama sistemləri üçün sabit, dərin soyutma mühiti təmin edir.

Qapalı məkanlarda və yüksək temperaturlu mühitlərdə işləyə bilən bu soyuducular istilik səs-küy müdaxiləsi, qeyri-kafi görüntü dəqiqliyi və aşağı həssaslıq kimi sənaye problemlərini effektiv şəkildə həll edir. Onlar optoelektronik aşkarlama, infraqırmızı zondlama, LiDAR və elmi dəqiqlik cihazları daxil olmaqla sahələrdə geniş istifadə olunur və yüksək səviyyəli dəqiqlik aşkarlama avadanlığı üçün əsas temperatur nəzarət komponentləri kimi xidmət edir.

Əsas fəaliyyət prinsipi

Detektorlar üçün bu Mikro Termoelektrik Soyuducular, soyutma mühitinə ehtiyac olmadan temperaturun idarə edilməsinə nail olmaq üçün bərk hallı yarımkeçirici istilik mübadiləsi prinsiplərindən istifadə edərək klassik Peltier termoelektrik effekti əsasında hazırlanmışdır.

Cihazın nüvəsi iki müxtəlif yarımkeçirici materialdan hazırlanmış termocüt qollarından ibarətdir; qovşaqdan cərəyan keçdikdə, geri çevrilə bilən istilik ötürülməsi baş verir, nəticədə bir ucunda soyutma (istiliyin udulması), digər tərəfdən isə qızma (istiliyin yayılması) baş verir.

Cərəyanın istiqamətini və böyüklüyünü dəqiq tənzimləyərək, cihaz çevik şəkildə soyutma və qızdırma rejimləri arasında keçid edə, dəqiq və sabit temperatur nəzarətini təmin edə bilər. Proses heç bir soyuducu, mexaniki hərəkət edən hissələr və ya vibrasiyadan qaynaqlanan aşınmanı əhatə etmir, bu da onu dəqiq aşkarlama avadanlığı üçün ideal aşağı müdaxilə temperaturuna nəzarət həlli edir.

Əsas Məhsul Xüsusiyyətləri

1. Ultra-Miniatürləşdirmə

Optoelektronik cihazlar, LiDAR və mikro detektorlar kimi məkan məhdud tətbiqlər üçün xüsusi olaraq optimallaşdırılan bu soyuducular, minimum qalınlığı cəmi 0,2 mm-ə çatan xüsusi çip modul texnologiyasından istifadə edir.

Termoelektrik komponentlərin struktur planını optimallaşdıraraq, cihazlar son dərəcə kiçik bir sahə daxilində yüksək səmərəli istilik nasosu imkanlarını təmin edir. Bu, yüksək inteqrasiya olunmuş avadanlıq dizaynlarını dəstəkləyir və mikro dəqiqlikli cihazların quraşdırma tələblərinə mükəmməl cavab verir.

2. Dərin soyutma və səs-küyün azaldılması

Merkuri Kadmium Telluride (MCT) kimi əsas sensor materialları üçün dərin soyutmaya nail ola bilən bu soyuducular əməliyyat zamanı termal səs-küy müdaxiləsini effektiv şəkildə yatırır və siqnal itkisini minimuma endirir. Stabil kriogen mühitdən istifadə etməklə sistem cavab sürətini sürətləndirərkən detektorun təsvirinin ayırdetmə qabiliyyətini və siqnal-səs nisbətlərini əhəmiyyətli dərəcədə artırır və bununla da aşkarlama avadanlığının əsas işini hərtərəfli optimallaşdırır.

3. Bərk Halda Dəqiq Temperatur Nəzarəti

Ultra yüksək dəqiqlikli sabit temperatur nəzarətinə (±0,1°C) nail olur, temperatura həssas avadanlıqların, kompakt termostatik alətlərin və dəqiq aşkarlama modullarının uzun müddət ərzində optimal iş temperaturu diapazonlarında qalmasını təmin edir.

Heç bir soyuducu tələb etməyən və mexaniki aşınma və vibrasiya müdaxiləsini aradan qaldıran, yüksək dəqiqlik və sabitlik üçün ciddi tələblərə cavab verən bərk hallı istilik mübadiləsi dizaynından istifadə edir.

4. Mülkiyyət materialları

Hər partiyada ardıcıl performans və uzun xidmət müddətini təmin etmək üçün xammalın sintezindən son məhsulun emalına qədər hər addıma nəzarət edən başdan sona daxili istehsalın idarə edilməsini təmin edir.

Əsas Tətbiq Ssenariləri

1. Yüksək səviyyəli aşkarlama və təsvirin optimallaşdırılması

Müxtəlif infraqırmızı və yüksək dəqiqlikli görüntüləmə detektorları üçün dərin soyutma dəstəyi təmin edir, ayırdetmə qabiliyyətini və siqnal-küy nisbətlərini effektiv şəkildə artırır; sənaye təsviri, təhlükəsizlik nəzarəti və dəqiq algılama kimi yüksək performanslı tətbiqlər üçün uyğundur.

2. Dəqiq Avadanlığın Temperaturuna Nəzarət

Kriogen ölçmə cihazları, kompakt dəqiqlikli termostatik alətlər və laboratoriya sınaq aparatları üçün uyğundur; temperaturun dəyişməsi nəticəsində yaranan ölçmə xətalarını aradan qaldırmaq, məlumatların dəqiqliyini və sabitliyini təmin etmək üçün sabit işləmə temperaturunu saxlayır.

3. Məhdud Məkanlarda Termal İdarəetmə

Detektorlar üçün Mikro Termoelektrik Soyuducular xüsusi olaraq optoelektronik aşkarlama, LiDAR və miniatür daxili aşkarlama sistemləri üçün nəzərdə tutulmuşdur. Onların ultra-kompakt ölçüləri istilik yayılması və miniatürləşdirilmiş dəqiq avadanlıqlarda temperaturun idarə edilməsi ilə bağlı sənaye problemlərini həll edərək səmərəli istilik mübadiləsinə imkan verir və onları yüksək sıxlıqlı inteqrasiya edilmiş sistemlər üçün ideal edir.

4. Orta Dalğa İnfraqırmızı (MWIR) Spektroskopiyası

Aşkarlama həssaslığını və cavab sürətini əhəmiyyətli dərəcədə artırmaq üçün həssas materialları (məsələn, Merkuri Kadmium Telluride/MCT kimi) dəqiq şəkildə soyuyur; MWIR spektroskopiyası və dəqiq yoxlama da daxil olmaqla elmi tədqiqatları və sənaye tətbiqlərini etibarlı şəkildə dəstəkləyir.

5. Çox yönlü Çox Sahə Uyğunluğu

Aşkarlama avadanlığından başqa, bu həllər müstəsna universallıq və uyğunlaşma qabiliyyəti nümayiş etdirərək müxtəlif tətbiqlərdə temperatur nəzarəti ehtiyaclarını qarşılayır, o cümlədən dəqiq istehlakçı elektronikası komponentləri, elmi tədqiqat alətləri və biotibbi sınaq avadanlıqları.

X-meritan haqqında

1. Tam Avtonom və İdarə Olunan Təchizat Zənciri

Tam termoelektrik soyutma tədarük zəncirinə malik olan azsaylı yerli istehsalçılardan biri kimi X-meritan bütün istehsal prosesini, o cümlədən termoelektrik materialın sintezi, çip emalı, cihazın qablaşdırılması və xüsusi həllərin hazırlanmasını təmin edərək, mənbədən dəqiqlik və keyfiyyətə nəzarəti təmin etməklə, bütün istehsal prosesini öz daxili idarə edir.

2. Yetkin Fərdiləşdirmə İmkanları

X-meritan, müxtəlif detektor modellərinin xüsusi inteqrasiya ehtiyaclarına cavab verən müştəri avadanlığının təsvirləri və ya nümunələri əsasında qeyri-standart ölçülər, güc parametrləri və xüsusi örtüklər üçün fərdiləşdirmə təklif edir.

Biz həmçinin istilik müqavimətinin uyğunlaşdırılması və sistem səviyyəsində komponent seçimi üçün peşəkar xidmətlər təqdim edərək müştərilərə məhsulun inkişaf dövrlərini qısaltmağa kömək edirik.

3. Əməliyyat Şərtlərinə Yüksək Uyğunluq

Struktur dizaynlar yüksək temperaturlu sənaye mühitləri və mürəkkəb açıq hava şəraiti üçün optimallaşdırılmışdır. Məhsullarımız mülki, sənaye və elmi tədqiqat tətbiqlərinin ehtiyaclarını qarşılayarkən sərt mühitlərdə uzunmüddətli, sabit işləməyi təmin edən yüksək mexaniki qüvvə və güclü müdaxilə müqavimətinə malikdir.

4. Qlobal Keyfiyyət və Xidmət Təminatı

X-meritan məhsulları beynəlxalq keyfiyyət standartlarına cavab verir və Avropa, Şimali Amerika və Cənub-Şərqi Asiya daxil olmaqla bazarlara ixrac edilir; müştəri bazamıza Fortune 500 şirkətləri və milli əsas laboratoriyalar daxildir. Biz peşəkar ingilisdilli texniki komanda tərəfindən dəstəklənirik, qüsursuz texniki rabitə və hərtərəfli satış sonrası dəstəyi təmin edirik.

Sertifikatlar və Uyğunluq

X-meritan-ın istehsal müəssisəsi ISO 9001:2015 və IATF 16949 (avtomobil səviyyəli detektorlar üçün tətbiq olunur) üzrə sertifikatlaşdırılıb. Bütün micro-TEC məhsulları RoHS və REACH ətraf mühit qaydalarına uyğundur. İstilik performansı və etibarlılığı tələb əsasında MIL-STD-883 test standartlarına uyğun olaraq yoxlanıla bilər.

Tez-tez verilən suallar

1. Mikro termoelektrik soyuducunun xidmət müddəti və texniki xidmət tələbi nədir?

Bu soyuducular seriyasında dişli çarxlar və ya podşipniklər kimi heç bir hərəkət edən mexaniki hissə yoxdur və aşınma və yıpranma yoxdur, bu, müstəsna olaraq uzun xidmət müddəti ilə nəticələnir və heç bir mürəkkəb müntəzəm texniki qulluq tələb etmir. İstifadəçilər sadəcə olaraq cihazın parametr standartlarına ciddi şəkildə riayət etməli və cihazın tükənməsi və ya performansının aşağı düşməsi kimi problemlərin qarşısını effektiv şəkildə qarşısını almaq üçün maksimum iş cərəyanını (Imax) keçməməli və bununla da uzunmüddətli, sabit işləməyi təmin etməlidirlər.

2. Müəyyən bir detektor üçün düzgün mikro termoelektrik soyuducu necə seçmək olar?

Seçim ilk növbədə üç əsas parametrə əsaslanır: birincisi, maksimum soyutma qabiliyyəti (Qcmax)—isti və soyuq tərəflər arasında temperatur fərqi 0°C olduqda soyutma qabiliyyətinin həddi, bu da cihazın soyutma həddini müəyyən edir; ikincisi, maksimum icazə verilən əməliyyat cərəyanı (Imax) - həddindən artıq yüklənmənin qarşısını almaq üçün enerji təchizatı sisteminin parametrlərinə uyğun olmalıdır; və üçüncüsü, fiziki ölçülər - bu, avadanlığın quraşdırma məkanının məhdudiyyətlərinə ciddi şəkildə uyğun olmalıdır. Dəqiq seçim üçün siz avadanlıqlarınızın iş şəraiti və quraşdırma parametrlərini təqdim edə bilərsiniz və biz pulsuz, peşəkar seçim həllini təklif edəcəyik.

3. Detektorlar üçün Mikro Termoelektrik Soyuducular üçün fərdiləşdirmə və nümunə götürmə xidmətləri təklif edirsinizmi?

Müştəri təsvirləri və ya nümunələri əsasında xüsusi ölçüləri, güc göstəriciləri və örtükləri olan mikro-TEC cihazlarının istehsalına imkan verən hərtərəfli, qeyri-standart fərdiləşdirməni dəstəkləyirik. Kütləvi istehsaldan əvvəl nümunə sınaq xidmətləri təqdim edirik; həcmli istehsal yalnız müştəri nümunənin performans spesifikasiyalarına cavab verdiyini təsdiqlədikdən sonra başlayır, proses boyu məhsulun uyğunluğu və keyfiyyəti təmin edilir.

4. Məhsulun çatdırılması və satış sonrası zəmanət siyasətləriniz hansılardır?

Öz geniş miqyaslı istehsal müəssisələrimizdən istifadə edərək, biz sabit və idarə olunan çatdırılma cədvəllərini təmin edirik. Bütün məhsullar fabrikdən çıxmazdan əvvəl ISO keyfiyyət sistemi standartlarına ciddi riayət etməklə dəqiqlik, sabitlik və ətraf mühitə davamlılıq üçün çoxsaylı sınaqlardan keçir. Qeyri-istifadəçi səbəb olduğu keyfiyyət problemləri halında, biz tam ömür boyu texniki dəstəklə yanaşı, zəmanət kompensasiyası və texniki bərpa işlərini təmin edirik.

5: Fərdiləşdirmə müddəti və MOQ nədir?

Qeyri-standart ölçülər və ya örtüklər üçün 2 iş günü ərzində pulsuz mühəndislik qiymətləndirməsini təqdim edirik. Nümunə istehsalı adətən 10-15 iş günü çəkir; kütləvi istehsal (MOQ = 100 ədəd) nümunənin təsdiqindən sonra 20-25 iş günü çəkir. 500 ədəddən yuxarı sifarişlər üçün NRE (Non-Recurring Engineering) ödənişlərindən imtina edilir.
