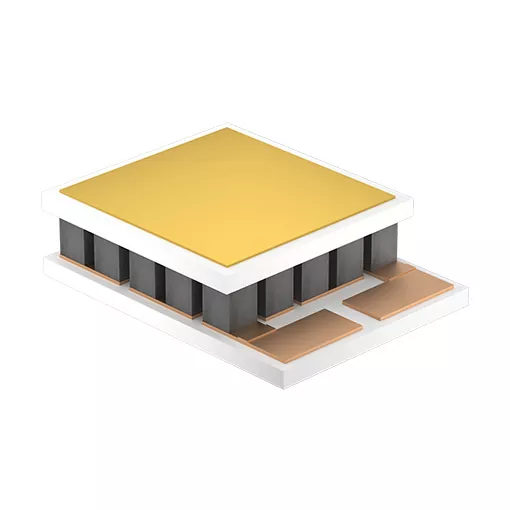

LiDAR üçün Mikro Termoelektrik Soyuducular

LiDAR üçün Mikro Termoelektrik Soyuducuların içərisindəki lazer ötürücü əməliyyat zamanı istilik yaradır, eyni zamanda ətrafdakı temperatur müxtəlif iş mühitləri arasında əhəmiyyətli dərəcədə dəyişə bilər. Lazer temperaturu tələb olunan iş diapazonundan kənara çıxarsa, optik cihaz tələb olunan iş şəraitini qoruya bilməz.

Mikro-TEC birbaşa lazer moduluna quraşdırıla bilər ki, istiliyi temperatura həssas komponentdən aktiv şəkildə çıxarsın. Passiv soyuducudan fərqli olaraq, o, yalnız təbii və ya məcburi istilik yayılmasına etibar etmir.

Yığcam LiDAR qurğuları üçün əsas tətbiq dəyəri lokallaşdırılmış temperatur nəzarətidir. Soyuducu kompressor, soyuducu dövrə və ya hərəkət edən mexaniki komponentlər tələb etmədən lazer mənbəyinə yaxın yerləşdirilə bilər.

Əsas Spesifikasiyalar

Həqiqi soyutma qabiliyyəti, cərəyan, gərginlik, ölçülər və istilik performansı seçilmiş Micro-TEC konfiqurasiyasından və LiDAR komponentinin istilik yükündən asılıdır.

Məhdud Məkan LiDAR Modulları üçün yığcam Ölçü

LiDAR üçün Mikro Termoelektrik Soyuducular məhdud daxili məkana malikdir, çünki lazer, detektor, optik komponentlər, elektron sxemlər və istilik yayma strukturları bir montaja inteqrasiya olunub.

Micro-TEC-lərimiz bir neçə millimetrə qədər mikro ölçülü konfiqurasiyalarda istehsal oluna bilər. Bu, soyuducunu ayrıca soyuducu sistem kimi yer tutmaq əvəzinə lazerə və ya digər istiliyə həssas komponentə yaxın yerləşdirməyə imkan verir.

Xüsusi LiDAR birləşmələri üçün məhsulun ölçüləri mövcud quraşdırma sahəsinə, komponentin mövqeyinə, montaj strukturuna və elektrik interfeysinə görə qiymətləndirilə bilər.

1 Vt-dan az enerji istehlakı

Micro-TEC avtomobil LiDAR və ya digər kompakt elektron sistemə inteqrasiya edildikdə enerji istehlakı vacib dizayn parametridir.

Mikro Termoelektrik Soyuducularımız müvafiq konfiqurasiyalarda 1 vattdan az güclə işləyə bilər. Faktiki güc tələbi seçilmiş məhsul dizaynından və nəzarət edilməli olan istilik yükündən asılıdır.

Mühəndislik qiymətləndirməsi üçün müştərilər hədəf soyutma temperaturunu, istilik yükünü, mövcud gərginliyi və quraşdırma ölçülərini təmin etməlidirlər ki, müvafiq Micro-TEC konfiqurasiyası seçilə bilsin.

Soyuducu olmadan bərk vəziyyətdə soyutma

LiDAR üçün Mikro Termoelektrik Soyuducular elektrik cərəyanı tətbiq edildikdə istiliyi ötürmək üçün keramika substratlar arasında yarımkeçirici termoelektrik materiallardan istifadə edir.

Komponentdə var:

● Kompressor yoxdur

● Soyuducu yoxdur

● Mexaniki hərəkət edən hissələr yoxdur

● Kompakt bərk cisim konstruksiyası

● Birbaşa elektrik nəzarəti

Bu struktur, soyutma komponentinin lazerə yaxın quraşdırılmalı və məhdud mexaniki məkana inteqrasiya edilməli olduğu LiDAR modulları üçün faydalıdır.

Lazer istiliyinə nəzarət üçün aktiv istilik nasosu

Micro-TEC bütün LiDAR korpusunun temperaturunu azaltmaq əvəzinə hədəf komponentin temperaturunu idarə etmək üçün istifadə olunur.

Elektrik enerjisi tətbiq edildikdə, istilik soyuq tərəfdən isti tərəfə ötürülür. Soyuq tərəf lazerin və ya digər temperatura həssas komponentin yaxınlığında yerləşdirilir, isti tərəf isə effektiv istilik yayılması yoluna qoşulmalıdır.

Beləliklə, istilik dizaynı Micro-TEC-in hər iki tərəfini nəzərə almalıdır:

Hədəf Komponenti → Micro-TEC Soyuq tərəfi → Micro-TEC İsti tərəfi → LiDAR İstilik Yayılma Strukturu

İsti tərəf ötürülən istiliyi effektiv şəkildə çıxara bilmirsə, bütün sistemin soyutma performansı azalacaq.

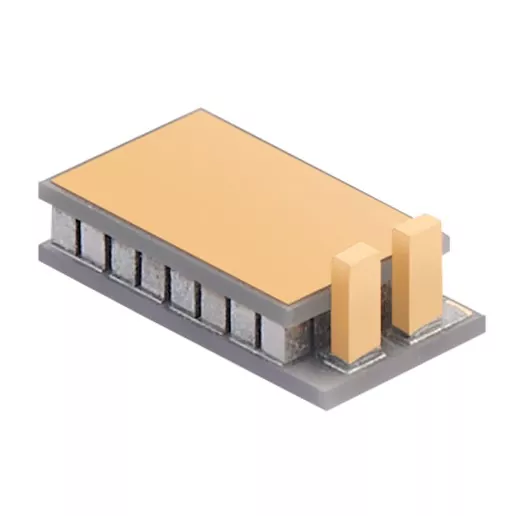

LiDAR Assambleyası üçün başlıqlı Micro-TEC

Müəyyən edilmiş mexaniki interfeys tələb edən LiDAR dizaynları üçün biz Mikro Termoelektrik Soyuducuları başlıqlarla təmin edə bilərik.

Başlıq konfiqurasiyası aşağıdakılara görə qiymətləndirilə bilər:

● Mövcud quraşdırma sahəsi

● Montaj strukturu

● Komponent mövqeyi

● Elektrik bağlantısı

● Montaj tələbləri

Qeyri-standart strukturlar üçün müştərilər mövcud nümunə və ya mühəndislik rəsmini təqdim edə bilərlər. Nümunə istehsal etməzdən əvvəl strukturu qiymətləndiririk.

Xüsusi Mikro Termoelektrik Soyuducular

Standart Micro-TEC xüsusi LiDAR modulunun ölçülərinə və ya istilik tələblərinə uyğun gəlməyə bilər. Müştəri nümunələri və ya çertyojlar əsasında fərdiləşdirilmiş məhsulları dəstəkləyirik.

Fərdiləşdirmə prosesi aşağıdakıları əhatə edə bilər:

Ölçülər → Elektrik Parametrləri → Quraşdırma Strukturu → Başlıq Konfiqurasiyası → Termal Tələblər

Kütləvi istehsaldan əvvəl müştərilərin təsdiqi üçün nümunələr hazırlanır. Bu, istehsal miqdarı buraxılmazdan əvvəl Micro-TEC-i faktiki LiDAR montajına qarşı yoxlamağa imkan verir.

Micro-TEC seçimi üçün tələb olunan məlumat

Yeni LiDAR soyutma layihəsi üçün müştərilər aşağıdakı məlumatları təqdim edə bilərlər:

Bəzi parametrlər hələ mövcud deyilsə, texniki qiymətləndirmə üçün başlanğıc nöqtəsi kimi mövcud Micro-TEC nümunəsi və ya LiDAR montaj rəsmindən istifadə edilə bilər.

Quraşdırma və Termal İnterfeys

Micro-TEC və lazer modulu arasındakı istilik interfeysi birbaşa istilik ötürülməsinə təsir göstərir.

Soyuq tərəf hədəf komponentlə kifayət qədər əlaqə saxlamalıdır və montaj dizaynı tələb etdikdə müvafiq termal interfeys materialından (TIM) istifadə edilə bilər.

İsti tərəf effektiv istilik yayılması yolunu tələb edir. Mikro-TEC tərəfindən ötürülən istiliyi aradan qaldırmaq üçün istilik qəbuledicisi, korpus və ya digər soyutma strukturu layihələndirilməlidir.

Micro-TEC də müəyyən edilmiş elektrik parametrləri daxilində işlədilməlidir. Maksimum IMAX cərəyanı keçməməlidir, çünki həddindən artıq cərəyan termoelektrik yarımkeçirici qovşağına zərər verə bilər.

İstehsal qabiliyyəti

X-Meritan Mikro Termoelektrik Soyuducular istehsal edir və həmçinin yuxarı axın termoelektrik materiallarının hazırlanmasına nəzarət edir.

İstehsal imkanlarımız aşağıdakıları əhatə edir:

● Termoelektrik materialın hazırlanması

● Dəqiq komponent emalı

● Qaynaq

● Məclis

● Mikro qablaşdırma

● Fərdiləşdirilmiş Micro-TEC istehsalı

Bu istehsal strukturu qeyri-standart Micro-TEC ölçüləri, montaj strukturları və ya elektrik konfiqurasiyaları tələb edən layihələri dəstəkləyir.

Fərdi LiDAR proqramları üçün məhsul mövcud standart soyuducu ilə məhdudlaşmaq əvəzinə material və komponent səviyyəsindən hazırlana bilər.

Mikro Termoelektrik Soyuducunun İnkişafı Prosesi

Xüsusi LiDAR soyutma layihələri üçün biz nümunə əsasında inkişaf prosesini izləyirik:

Müştəri Rəsmi / Nümunə → Texniki Qiymətləndirmə → Məhsul Dizaynı → Nümunə istehsalı → Nümunə Təsdiqi → Kütləvi İstehsal

Nümunənin təsdiqi mərhələsi kütləvi istehsaldan əvvəl ölçüləri, montaj strukturunu, elektrik əlaqəsini və montaj uyğunluğunu yoxlamağa imkan verir.

Proqramlar

Mikro Termoelektrik Soyuducular temperaturun tənzimlənməsi üçün istifadə edilə bilər:

● LiDAR lazer ötürücüləri

● Temperatura həssas optoelektronik komponentlər

● Kompakt optik modullar

● Avtomobil LiDAR yığımları

● Lokallaşdırılmış aktiv soyutma tələb edən digər miniatür elektron komponentlər

Keyfiyyət və İxrac təcrübəsi

X-Meritan miniatür yarımkeçirici soyutma sahəsində 10 ildən çox təcrübəyə malikdir və beynəlxalq bazarlar üçün Micro-TEC məhsulları təqdim edir.

Şirkət ISO və CE sertifikatları əldə edib və məhsulları Avropa, Şimali Amerika, Cənubi Amerika, Cənub-Şərqi Asiya və digər bazarlara ixrac edir.

Texniki təcrübəmiz fiber optik rabitə, sənaye tibbi avadanlıqları, ağıllı avtomobil elektronikası, istehlak elektronikası və tədqiqat tətbiqlərini əhatə edir.

Tez-tez verilən suallar

LiDAR üçün Micro-TEC seçmək üçün sizə hansı məlumat lazımdır?

Ən faydalı məlumat komponent istilik yükünü, hədəf temperaturu, mövcud gərginliyi, maksimum cərəyanı, quraşdırma ölçülərini, montaj strukturunu və isti tərəfdən istiliyin yayılması metodunu əhatə edir. Qiymətləndirmə üçün rəsm və ya mövcud Micro-TEC nümunəsi də istifadə edilə bilər.

Micro-TEC nə qədər kiçik ola bilər?

X-Meritan tələb olunan struktur və performansdan asılı olaraq bir neçə millimetrə qədər Micro-TEC konfiqurasiyaları istehsal edə bilər. Son ölçülər tətbiqə uyğun olaraq təsdiqlənməlidir.

LiDAR rəsmimizə uyğun olaraq Micro-TEC edə bilərsinizmi?

Bəli. Biz müştəri təsvirləri və ya nümunələri əsasında fərdiləşdirməni dəstəkləyirik. Məhsul kütləvi istehsaldan əvvəl nümunə götürülür və təsdiqlənir.

Micro-TEC-ni başlıq ilə təchiz edə bilərsinizmi?

Bəli. Başlıq konfiqurasiyaları müəyyən montaj və ya əlaqə strukturu tələb edən proqramlar üçün mövcuddur. Dəqiq başlıq dizaynı LiDAR montajına uyğun olaraq təsdiqlənir.

Micro-TEC 1 Vt-dan aşağı işləyə bilərmi?

Bəli, müvafiq konfiqurasiyalar 1 Vt-dan az işləyə bilər. Faktiki enerji istehlakı Micro-TEC dizaynından, iş şəraitindən və istilik yükündən asılıdır.

Əsas quraşdırma narahatlığı nədir?

Ən vacib iki nöqtə soyuq tərəfdən istilik təması və isti tərəfdən istilik yayılmasıdır. Soyuq tərəfin hədəf komponentlə effektiv təması lazımdır, isti tərəf isə ötürülən istiliyi aradan qaldırmaq üçün kifayət qədər yola malik olmalıdır.

Micro-TEC davamlı istifadə edilə bilərmi?

Davamlı əməliyyat seçilmiş Micro-TEC konfiqurasiyasından və onun müəyyən edilmiş elektrik və istilik iş şəraitindən asılıdır. Məhsul müəyyən edilmiş gərginlik və cərəyan hədləri daxilində işlədilməlidir və isti tərəfi adekvat şəkildə soyudulmalıdır.

IMAX cərəyanı keçərsə nə olar?

Göstərilən IMAX cərəyanını aşmaq həddindən artıq elektrik və istilik gərginliyinə səbəb ola bilər və termoelektrik yarımkeçirici qovşağına zərər verə bilər. Buna görə də Micro-TEC müəyyən edilmiş elektrik diapazonu daxilində işlədilməlidir.

X-Meritan mikro ölçülü strukturları, bərk vəziyyətdə olan Peltier soyutması, fərdiləşdirilmiş montaj konfiqurasiyaları və nümunə əsasında inkişaf etdirilməsi ilə LiDAR  üçün Mikro Termoelektrik Soyuducular təmin edir.

Yeni LiDAR soyutma layihəsi üçün bizə rəsm, nümunə, quraşdırma ölçüləri, istilik yükü, hədəf temperatur və ya mövcud Micro-TEC spesifikasiyasını göndərin. Biz tələbləri qiymətləndirə və kütləvi istehsaldan əvvəl nümunənin təsdiqlənməsi üçün müvafiq Micro-TEC hazırlaya bilərik.
