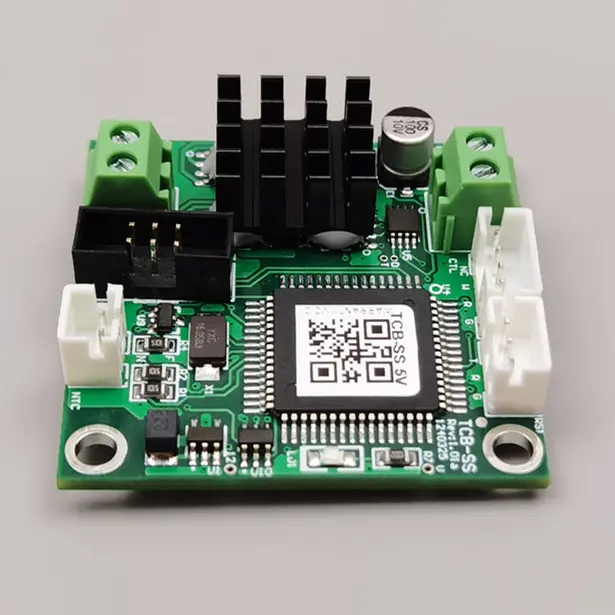

Mikro TEC-lər üçün TCB-SA Temperatur tənzimləyicisi

X-Meritan, fotonik və mikroelektronika qablaşdırmasının ciddi soyutma ehtiyaclarını qarşılamaq üçün Mikro TEC-lər üçün kompakt TCB-SA Temperatur Nəzarət cihazını təmin edir. Yüksək səviyyəli xüsusi TEC idarəetmə IC ətrafında qurulmuş bu lövhə fasiləli impulslar deyil, DC ilə idarə olunan cərəyan verir və tamamilə dalğalanmayan istilik mühiti yaradır. 10kΩ NTC termistorları ilə yerli interfeys üçün nəzərdə tutulmuşdur, TCB-SA −20℃ ilə +100℃ arasında geniş idarəetmə diapazonunda 0,01℃ dəqiqliklə hədəf temperaturu saxlayır.

Termal Nəzarət Problemləri Həll Edildi

Ənənəvi PWM (Pulse Width Modulation) nəzarətçiləri ultra kiçik TEC elementlərində termal velosiped yorğunluğu, elektrik səsi və mikro qırılmalar yaradan aqressiv gərginlik keçidini təqdim edir. Mikro TEC-lər üçün TCB-SA Temperatur Nəzarətçisi, alt dərəcə sabitliyini kilidləyərkən incə mikro soyuducuları qorumaq üçün əsaslı şəkildə fərqli mühəndislik yanaşmasını tətbiq edir:

Davamlı DC cərəyanının çatdırılması: mikro-TEC-ni təmiz, davamlı enerji ilə təmin edir. Bu, termal qradiyentləri hamarlaşdırır, həssas optik detektorlarda yüksək tezlikli səs-küyü aradan qaldırır və TEC-in işləmə müddətini kəskin şəkildə uzadır.

Mikro-Termal Kütlənin Optimizasiyası: Daxili PID alqoritmləri kiçik istilik yüklərində sürətli istilik reaksiyası üçün açıq şəkildə tənzimlənir və sürətli təyinat nöqtəsi rampaları zamanı kəskin temperatur həddini aşmasının qarşısını alır.

Kanıtlanmış Lazer Dərəcəli Etibarlılıq: Yüksək sıxlıqlı optik ötürücülər və sənaye lazer diodları arasında sınaqdan keçirilmiş, milyonlarla iş saatı ərzində ardıcıl kalibrləmə təmin edilmişdir.

Aşağı profilli iz: Kompakt  forma faktoru siqnal ötürücü uzunluğunu və sensor döngə gecikmələrini minimuma endirərək, optik alt birləşmələrə bitişik birbaşa montaj etməyə imkan verir.

Texniki Spesifikasiyalar

Hədəf Tətbiqləri

• Lazer Diod Stabilizasiyası Fiber lazerlərdə, nasos lazerlərində və qaz sensorlu lazer diodlarında dalğa uzunluğunun sürüşməsinin və optik gücün dəyişməsinin qarşısını alır.

• Yüksək Dəqiqlikli Optik Sensorlar Aşağı siqnallı optik mühitlərdə qaranlıq cərəyanı və termal səs-küyü minimuma endirmək üçün fotodiod massivlərini, spektrometrləri və APD-ləri sabitləşdirir.

• Yarımkeçiricilər və Kvant Tədqiqatları Alt dərəcə dəqiqliyi tələb edən, məkan məhdud laboratoriya sınaq qurğularının içərisində mikro miqyaslı spot soyutma təmin edir.

İstehsal Üstünlüyü

Xüsusi Evdaxili İstehsal: SMT komponentinin yerləşdirilməsindən yekun istilik sınağına qədər birbaşa nəzarət vahiddən vahidə uyğunluğa zəmanət verir.

Tətbiq Mühəndisliyi Dəstəyi: Komandamız birbaşa istilik dövrəsinin modelləşdirilməsi, sensorun yerləşdirilməsinin optimallaşdırılması və xüsusi təyinat nöqtəsi proqramlaşdırması ilə kömək edir.

Yüksək Səmərəli Arxitektura: Möhürlənmiş müştəri korpuslarında daxili lövhənin istilik istehsalını minimuma endirərək, 90%-dən çox enerjiyə çevrilmə səmərəliliyi təmin edir.

Tez-tez verilən suallar

Standart PWM keçidi ilə müqayisədə mikro TEC-lər üçün davamlı enerji təchizatı niyə vacibdir?

Mikro miqyaslı TEC-lər olduqca nazik elementli kəsiklərə malikdir. PWM gücü yarımkeçirici cütləri isti və soyuq arasında sürətlə dövr edir və CTE (Termal Genişlənmə əmsalı) uyğunsuzluğuna səbəb olur və bu da zamanla qovşaqları pisləşdirir. TCB-SA-nın davamlı DC sürücüsü mexaniki velosiped yorğunluğunu tamamilə aradan qaldırır.

Mikro TEC-lər üçün TCB-SA Temperatur Nəzarətçisi göndərilməzdən əvvəl xüsusi təyinat nöqtəsi üçün əvvəlcədən konfiqurasiya edilə bilərmi?

Bəli. Zavod standart hədəfi 25 ℃ olsa da, X-Meritan optik paketinizin tələblərinə uyğun olaraq istehsal zamanı fərdiləşdirilmiş standart temperatur təyinat nöqtələrini mikroproqramda yandıra bilər.

Hansı temperatur sensoru bu lövhə ilə daha yaxşı işləyir?

Lövhə −20∘C ilə +100∘C nəzarət diapazonunda sürətli istilik reaksiyası və yüksək həssaslıq təklif edən standart 10kΩ NTC termistorları (B-dəyəri=3950) üçün zavodda kalibrlənmişdir.

Bu nəzarətçi iki istiqamətli isitmə və soyutmanı dəstəkləyirmi?

Bəli. The specialized driver IC natively manages current direction to provide both active cooling and heating, holding setpoint stability within ±0.01∘C regardless of ambient temperature swings.
