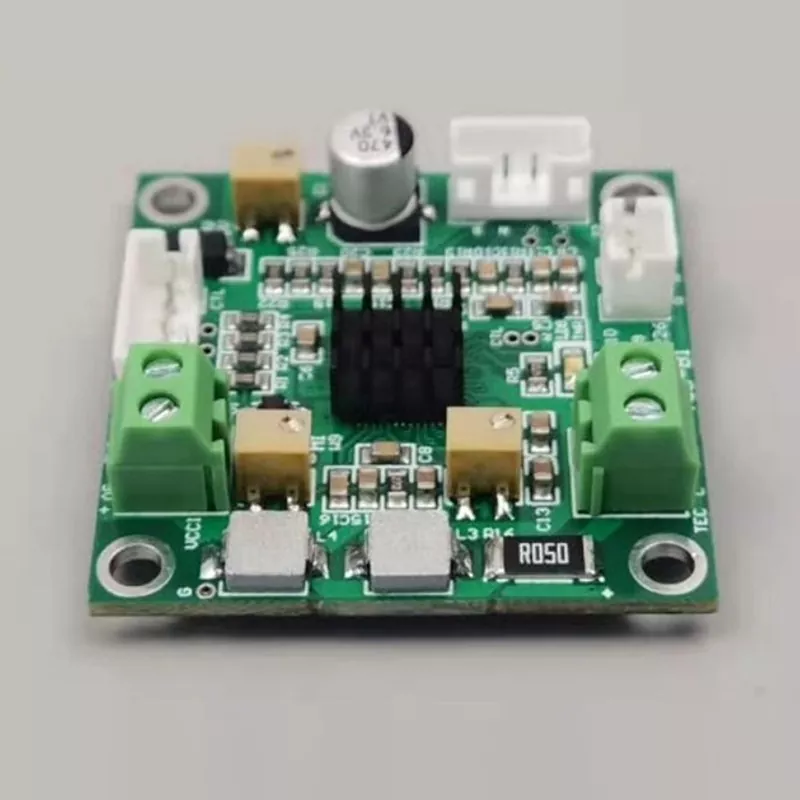

Qısa Dövrlü PID ilə ATC-M1 Temperatur Kontrol Cihazı

X-Meritan yarımkeçirici istilik idarəetməsi üçün termoelektrik materiallar, soyuducular, NTC komponentləri və temperatur tənzimləyiciləri hazırlayır. Qısa Dövrlü PID ilə ATC-M1 Temperatur Nəzarətçisi kompakt 34mm x 20mm lövhəni qısa dövrəli PID nəzarəti, 10K NTC temperatur rəyi və aşağı istilik ətaləti olan mikro obyektlər üçün TEC çıxış nəzarəti ilə birləşdirir. O, 3.0V–5.0V DC-də işləyir, +10 ilə +40 dərəcə C arasında standart temperatur diapazonunu dəstəkləyir və zavod standartı 25 dərəcə C temperatura malikdir. Temperatur W9 potensiometri və ya analoq giriş vasitəsilə tənzimlənə bilər, müəyyən edilmiş temperatur nəzarət sabitliyi 0,001 dərəcə C.

Əsas Xüsusiyyətlər

Qısa Dövrlü PID Nəzarəti

Qısa Dövrlü PID ilə ATC-M1 Temperatur Nəzarət Cihazı aşağı istilik ətaləti olan mikro obyektlər üçün nəzərdə tutulmuş qısa dövrəli PID rəy yanaşmasından istifadə edir. Tez-tez düzəldici fəaliyyət nəzarətçiyə adi sistemlərlə əlaqəli daha böyük istilik reaksiyasına etibar etmədən idarə olunan obyektin istilik vəziyyətindəki dəyişikliklərə cavab verməyə kömək edir.

Kompakt lövhə strukturu

Ölçüləri cəmi 34 mm x 20 mm və ümumi hündürlüyü 15,5 mm olan ATC-M1 termal idarəetmə qurğularını yığcamlaşdırmaq üçün uyğundur. Onun kiçik forma faktoru mövcud daxili məkanın məhdud olduğu miniatür optik, sensor və elektron strukturlara xüsusilə aiddir.

TEC Çıxış Nəzarəti

Nəzarətçi termoelektrik soyutma komponentləri ilə işləmək üçün nəzərdə tutulmuşdur. Onun maksimum TEC cərəyanı 2,5A, maksimum TEC gərginliyi isə 5V təchizatında 4,3V və ya 3,3V təchizatında 2,5V-dir. Bu müəyyən edilmiş məhdudiyyətlər nəzarətçini əlaqəli TEC sistemi ilə uyğunlaşdırmaq üçün aydın əsas verir.

Temperatur Əlaqəsi

Temperaturun ölçülməsi və əks əlaqə üçün 10K NTC sensoru istifadə olunur. Müəyyən edilmiş temperatur nəzarətinin dayanıqlığı 0,001 dərəcə C-dir və kiçik temperatur dəyişikliklərinin temperatura həssas komponentlərin iş vəziyyətinə təsir göstərə biləcəyi tətbiqlər üçün tələb olunan dəqiqliyi təmin edir.

Texniki məlumatlar

Dizayn müqayisəsi

Tətbiq Sahələri

1. Fotonika: X-Meritan detektorun soyudulması daxil olmaqla, fotonik tətbiqləri müəyyən edir. Kompakt tənzimləyici strukturu və temperaturla bağlı rəy funksiyası kiçik termoelektrik soyutma qurğuları üçün uyğun idarəetmə elementini təmin edir.

2. Telekommunikasiya: Şirkətin tətbiq dairəsinə telekommunikasiya komponentlərinin istilik sabitləşməsi və soyudulması daxildir. Dəqiq temperatur tənzimlənməsi kompakt istilik idarəetmə arxitekturasına daxil edilə bilər.

3. Tibbi Avadanlıq: X-Meritan tibb daxilində PCR gücləndiriciləri və temperaturla bağlı tətbiqləri sadalayır. Temperatur nəzarəti, iş şəraitinin idarə olunan istilik mühitlərindən asılı olduğu sistemlərin mühüm hissəsidir.

4. Aerokosmik Sensor: Şirkətin aerokosmik tətbiqlərinə buz aşkarlama sensorları, istilik axını sensorları və IR sensorları daxildir. Kompakt istilik nəzarət komponentləri temperatura həssas sensor sistemlərin bir hissəsini təşkil edə bilər.

5. Avtomobil Elektronikası: X-Meritan həmçinin LiDAR, AR və detektorlar üçün istilik stabilizasiyasını müəyyən edir, kompakt termoelektrik idarəetmənin avtomobil və elektron sensor tətbiqləri üçün aktuallığını genişləndirir. Qısa Dövrlü PID ilə ATC-M1 Temperatur Nəzarət Cihazı, idarə olunan obyektin kiçik istilik kütləsinə malik olduğu kompakt istilik idarəetmə arxitekturaları üçün nəzərdə tutula bilər.

Sistem inteqrasiyası

1. TEC Elektrik Limitləri: Qısa Dövrlü PID ilə ATC-M1 Temperatur Nəzarətçisi müəyyən edilmiş maksimum gərginlik və cərəyan dəyərlərində işləyir.

2. Temperatur Əlaqəsi: 10K NTC girişi nəzarət sistemi üçün temperatur rəyi yolunu təmin edir.

3. Temperatur diapazonu: Defolt temperatur nəzarət diapazonu +10 ilə +40 dərəcə arasındadır, zavod defolt temperaturu 25 dərəcə C-dir.

4. Çıxış Parametrləri: Zavod standartı maksimum çıxış gərginliyi 2.0V, zavod defolt maksimum çıxış cərəyanı isə 1.0A-dır.

5. Tənzimləmə Metodu: Temperaturun tənzimlənməsi W9 potensiometri vasitəsilə həyata keçirilə bilər və analoq temperatur daxiletməsi də dəstəklənir.

6. Məhsul Konfiqurasiyası: Fərqli konfiqurasiya tələb edən tətbiqlər üçün X-Meritan bildirir ki, məhsullar çertyojlara və ya nümunələrə uyğun istehsal edilə bilər. Xidmət prosesinə ilkin mərhələdə ünsiyyət, nümunənin təsdiqi və təsdiqdən sonra istehsal daxildir.

X-Meritan qabiliyyəti

ATC-M1 termoelektrik materialları, termoelektrik soyuducuları, TEC birləşmələrini, NTC komponentlərini və temperatur tənzimləyicilərini əhatə edən X-Meritan-ın termoelektrik texnologiya portfelinin bir hissəsidir. Bu məhsul strukturu istilik idarəetmə lövhəsini kompakt istilik idarəetmə sistemlərində istifadə olunan termoelektrik komponentlər və sensor elementlərlə birləşdirir.

Tam Termoelektrik Texnologiya Zənciri

X-Meritan-ın imkanları termoelektrik materialın inkişafı, əsas komponentin fərdiləşdirilməsi və istilik yayılması həllinin dizaynını əhatə edir. ATC-M1 üçün bu texniki əhatə birbaşa TEC çıxış nəzarəti, NTC temperatur rəyi və kompakt elektron və optik birləşmələrin istilik idarəetmə tələbləri ilə bağlıdır.

5 Əsas Tətbiq Sahələri

X-Meritan beş əsas sahədə tətbiqləri bildirir: fiber optik rabitə, sənaye tibbi avadanlıqları, ağıllı avtomobil elektronikası, istehlak elektronikası və tədqiqat institutları. Bu tətbiq sahələri, xüsusilə yığcam termoelektrik soyutma və idarə olunan iş temperaturlarının tələb olunduğu yerlərdə ATC-M1 üçün müvafiq texniki məlumat verir.

Fortune 500 Şirkəti Əməkdaşlıq

X-Meritan, Fortune 500 şirkətləri və bir neçə milli əsas laboratoriya ilə əməkdaşlıq etdiyini bildirir. Bu təcrübə xüsusi elektron və istilik idarəetmə sistemlərində istifadə olunan termoelektrik komponentlərin və temperatura nəzarət texnologiyalarının inkişafı və tətbiqi ilə əlaqədardır.

Çoxsaylı İstehsal Prosesləri

X-Meritan tərəfindən sadalanan istehsal avadanlıqlarına qalay daldırma sobaları, vibrasiya yelləncək qəlibləri maşınları, qaynaq maşınları, sobalar, paylama maşınları, avtomatik möhürləmə maşınları, təkrar lehimləmə avadanlıqları və tam avtomatik çap maşınları daxildir. Bu istehsal prosesləri termoelektriklə əlaqəli komponentlərin və elektron temperatur nəzarəti məhsullarının istehsalını dəstəkləyir.

55% Avropa bazarının paylanması

X-Meritan bildirir ki, Avropa beynəlxalq bazar paylanmasının 55%-ni, Şimali Amerikanın 15%-ni, Cənub-Şərqi Asiyanın 15%-ni və digər bazarların 15%-ni təşkil edir. Beynəlxalq tətbiq fonu şirkətin müxtəlif texniki mühitlər üçün termoelektrik və temperaturun idarəolunması məhsulları ilə təchizat təcrübəsini dəstəkləyir.

6. İnteqrasiya edilmiş Termal Həll Dəstəyi

Fərdi temperatura nəzarət komponentlərindən başqa, X-Meritan istilik yayma həlli dizaynını və məhsul seçiminə dəstək verir. Bu, Qısa Dövrlü PID ilə ATC-M1 Temperatur Nəzarət Cihazını təcrid olunmuş idarəetmə lövhəsi kimi deyil, müvafiq termoelektrik soyuducu, NTC komponenti və istilik idarəetmə tələbləri ilə birlikdə nəzərdən keçirməyə imkan verir.

Tez-tez verilən suallar

S: ATC-M1 hansı temperatur sensorundan istifadə edir?

A: Temperaturun ölçülməsi və əks əlaqə üçün 10K NTC temperatur sensorundan istifadə edir.

S: Temperatur nəzarətinin sabitliyi nədir?

A: Göstərilən temperatur nəzarət sabitliyi 0.001 dərəcə C-dir.

S: Maksimum TEC cərəyanı nədir?

A: Maksimum TEC cərəyanı 2,5A-dır.

S: Nəzarətçinin ölçüsü nədir?

A: Qısa Dövrlü PID ilə ATC-M1 Temperatur Nəzarət Cihazının lövhə ölçüləri 34 mm x 20 mm, ümumi hündürlüyü 15,5 mm-dir.

S: Standart temperatur parametri nədir?

A: Zavodun defolt temperaturu 25 dərəcə C, standart nəzarət diapazonu +10 ilə +40 dərəcə C-dir.

S: X-Meritan cizgilərə və ya nümunələrə uyğun məhsullar hazırlaya bilərmi?

A: Bəli. X-Meritan, istehsaldan əvvəl nümunə təsdiqi ilə rəsmlərə və ya nümunələrə uyğun məhsul istehsal edə biləcəyini bildirir.
