Dizayn mühəndisi istifadə edərək kompakt tibbi nümunə soyuducunun prototipini yaradırTermoelektrik soyuducular. Dəzgah testi zamanı soyuq tərəf bir neçə dəqiqə ərzində hədəf temperatura çatır. Lakin qurğu öz korpusuna quraşdırıldıqda, soyuq yan temperatur yuxarıya doğru sürüşməyə başlayır və heç vaxt sabitləşmir. Mühəndis TEC cərəyanını, izolyasiyanı və idarəetmə dövrəsini yoxlayır. Hər şey düzgün görünür. Problem ümumiyyətlə soyuq tərəfdə deyil. İsti tərəfdədir. TEC tərəfindən rədd edilən istilik effektiv şəkildə çıxarılmır və bu istilik modul vasitəsilə geri keçir və onun soyutma qabiliyyətini pisləşdirir. Bu, termoelektrik soyutma dizaynında ən çox yayılmış səhvdir və bu, baha başa gəlir. Satınalma mühəndisləri və məhsul tərtibatçıları üçün isti tərəfdən istiliyin rədd edilməsinin nə üçün kritik olduğunu başa düşmək, işləyən məhsul ilə sahədə uğursuz olan məhsul arasındakı fərqdir.
Bu təlimat Termoelektrik Soyuducular və əlaqəli istilik idarəetmə komponentləri əldə edən alıcılar və mühəndislər üçün yazılmışdır. Biz TEC-in istilik balansını, nə üçün isti tərəfin soyutma performansında məhdudlaşdırıcı amil olduğunu, soyuducu və fan seçiminin nəticəyə necə təsir etdiyini, satınalma sifarişinə hansı spesifikasiyaların daxil ediləcəyini və təchizatçının necə qiymətləndiriləcəyini izah edəcəyik. Biz həmçinin Fuzhou X-Meritan Technology Co., Ltd-dəki fabrikimizdən ətraflı məhsul parametrlərini təqdim edəcəyik. İstər içki soyuducusu, lazer modulu, istər tibbi cihaz, istərsə də elektronika qutusu dizayn edirsinizsə, bu təlimat sizə etibarlı şəkildə işləyən termoelektrik soyutma sistemini təyin etməyə kömək edəcək.

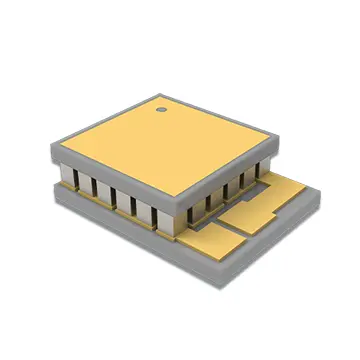

Peltier modulu kimi də tanınan Termoelektrik Soyuducu, elektrik cərəyanı tətbiq edildikdə istiliyi cihazın bir tərəfindən digərinə ötürən bərk cisimli istilik nasosudur. Modul iki keramika substratı arasında sıxışdırılmış bir sıra yarımkeçirici qranullardan, adətən vismut telluridindən ibarətdir. Cərəyan qranullardan keçdikdə elektronlar istiliyi bir qovşaqda udur və digərində buraxır. İstiliyi çəkən tərəf soyuyur, istiliyi buraxan tərəf isti olur. Hərəkət edən hissələr, soyuducular və kompressorlar yoxdur. Modul yığcamdır, səssizdir və dəqiqliklə idarə oluna bilər. Aşağıdakı cədvəl termoelektrik soyuducunun əsas iş xüsusiyyətlərini ümumiləşdirir.
| Parametr | Təsvir | Tipik Dəyər |
| Əməliyyat prinsipi | Peltier effekti (cərəyanla istilik nasosu) | Bərk vəziyyətdədir, hərəkət edən hissələr yoxdur |
| Soyuq tərəf | Yükdən istiliyi udur | Ətraf mühitin altındakı temperatur |
| İsti tərəf | İstiliyi ətraf mühitə buraxır | Ətraf mühitdən yuxarı temperatur |
| İstilik Pompalı (Qc) | Soyutma qabiliyyəti | Modul ölçüsündən və cərəyandan asılıdır |
| Giriş Gücü (Pin) | İstehlak olunan elektrik enerjisi | Gərginlik və cərəyandan asılıdır |
| İstilik rədd edildi (Qh) | Qc + Pin | Həmişə Qc-dən böyükdür |
| ÇNL | Qc / Pin | Tipik olaraq 0,3 - 0,7 |
AtFuzhou X-Meritan Technology Co., Ltd., fabrikimiz geniş çeşiddə soyutma tətbiqləri üçün Termoelektrik Soyuducular istehsal edir. Biz başa düşürük ki, modul sistemin yalnız bir hissəsidir. İsti tərəfdə istilik rədd edilməsi də eyni dərəcədə vacibdir və biz bütün istilik sisteminin müvəffəqiyyət üçün nəzərdə tutulmasını təmin etmək üçün müştərilərimizlə işləyirik.
İsti tərəfin məhdudlaşdırıcı amil olmasının əsas səbəbi termodinamikanın birinci qanunudur. Termoelektrik soyuducu istiliyi məhv etmir; onu hərəkətə gətirir. Soyuq tərəfdə udulan istilik (Qc) üstəgəl modulun istehlak etdiyi elektrik enerjisi (Pin) isti tərəfdən (Qh) rədd edilməlidir. Əlaqə sadədir: Qh = Qc + Pin. Bu o deməkdir ki, isti tərəf həmişə soyuq tərəfin qəbul etdiyindən daha çox istiliyə malikdir. 0,5 COP-da işləyən tipik bir modulda, isti tərəfdən rədd edilən istilik soyutma qabiliyyətindən üç dəfə çoxdur. Əgər isti tərəf bu istiliyi rədd edə bilmirsə, isti tərəfin temperaturu yüksəlir. Və isti yan temperatur yüksəldikcə, modul boyunca temperatur fərqi artır, bu da modulun soyutma qabiliyyətini və səmərəliliyini azaldır. Aşağıdakı cədvəl tipik bir TEC üçün istilik balansını göstərir.
| Parametr | Dəyər | Qeyd |
| Soyutma Tutumu (Qc) | 50 Vt | İstilik soyuq tərəfdə udulur |
| Giriş Gücü (Pin) | 100 Vt | Modula elektrik enerjisi |
| İstilik rədd edildi (Qh) | 150 Vt | Qc + Pin |
| ÇNL | 0.5 | Qc / Pin |
| İstilikdən imtina nisbəti | 3:1 | Qh / Qc |
Fabrikimizdə müştərilərimizə bu istilik balansını anlamağa kömək edirik. İsti yan temperaturla soyutma qabiliyyətinin necə dəyişdiyini göstərən ətraflı performans əyriləri təqdim edirik. Biz həmçinin isti tərəfin tələb olunan istiliyi rədd edə bilməsini təmin etmək üçün qızdırıcının ölçüləri və fan seçimi ilə bağlı təlimatlar təqdim edirik. Məqsədimiz müştərilərimizə istənilən soyuq yan temperaturu etibarlı şəkildə əldə edən sistem dizayn etməyə kömək etməkdir.
İsti tərəfdən istiliyin rədd edilməsi qeyri-kafi olduqda, mənfi təsirlər kaskadı meydana gəlir. Birinci təsir isti yan temperaturun artmasıdır. Bu, modulun saxlaya biləcəyi temperatur fərqini azaldır, yəni soyuq tərəfdəki temperatur yüksəlir. İkinci təsir soyutma qabiliyyətinin azalmasıdır. İsti tərəfin temperaturu yüksəldikcə modulun istilik nasosu qabiliyyəti azalır. Üçüncü təsir enerji istehlakının artmasıdır. Modul giriş gücünü artıran soyuq yan temperaturu saxlamaq üçün daha çox işləməlidir. Dördüncü təsir etibarlılığın azalmasıdır. Yüksək isti yan temperaturlar modulun və termal interfeys materiallarının deqradasiyasını sürətləndirir. Həddindən artıq hallarda, modul həddindən artıq istiləşə və uğursuz ola bilər. Aşağıdakı cədvəl qeyri-kafi istilik rəddinin təsirlərini ümumiləşdirir.
| Effekt | Səbəb | Nəticə |
| İsti Yan Temperatur Artışı | Qeyri-kafi istilik qəbuledicisi və ya fan tutumu | Azaldılmış soyutma performansı |
| Soyutma tutumunun azalması | Artan temperatur fərqi | Soyuq tərəf hədəf temperatura çata bilməz |
| Enerji istehlakının artması | Modul kompensasiya etmək üçün daha çox işləyir | Daha yüksək əməliyyat dəyəri, rədd etmək üçün daha çox istilik |
| Modulun deqradasiyası | Qranullar və lehim birləşmələrində istilik gərginliyi | Həyatın azalması, vaxtından əvvəl uğursuzluq |
| Termal interfeys nasazlığı | Yüksək temperatur istilik yağını pisləşdirir | Artan istilik müqaviməti, daha çox performans itkisi |
X-Meritan-da biz TEC-in qeyri-kafi olduğu üçün deyil, istilikdən imtinanın qeyri-kafi olduğu üçün sistemin uğursuz olduğu bir çox hal gördük. Müştərilərimizlə birlikdə istilik qurğuları, fanatlar və istilik interfeysi materialları da daxil olmaqla tam istilik həlləri təqdim etməklə bu problemlərin qarşısını almaq üçün işləyirik. Mühəndislik komandamız sizə tələb olunan istilikdən imtina qabiliyyətini hesablamağa və düzgün komponentləri seçməyə kömək edə bilər.
Düzgün istilik rəddetmə sistemini təyin etmək sistematik bir yanaşma tələb edir. İlk addım rədd ediləcək ümumi istiliyi (Qh) müəyyən etməkdir. Bu, soyutma qabiliyyətinin (Qc) və giriş gücünün (Pin) cəmidir. İkinci addım, maksimum icazə verilən isti yan temperaturun müəyyən edilməsidir. Bu, bir qayda olaraq, ətraf mühitin temperaturu üstəgəl soyuducudakı temperatur artımıdır. Üçüncü addım, mövcud hava axınında tələb olunan temperatur artımına nail ola biləcək bir istilik müqaviməti olan bir istilik qəbuledicisini seçməkdir. Dördüncü addım kifayət qədər hava axını və statik təzyiq təmin edən bir fan seçməkdir. Beşinci addım, modul və istilik qurğusu arasında təmas müqavimətini minimuma endirən termal interfeys materialını seçməkdir. Aşağıdakı cədvəl spesifikasiya prosesini ümumiləşdirir.
| addım | Fəaliyyət | Əsas Parametr |
| 1 | Rədd ediləcək ümumi istiliyi təyin edin | Qh = Qc + Pin |
| 2 | İcazə verilən isti yan temperaturu təyin edin | Th = Tamb + ΔT |
| 3 | İstilik qəbuledicisinin istilik müqavimətini seçin | Rth = ΔT / Qh |
| 4 | Fan hava axını və statik təzyiqi seçin | CFM, Pa |
| 5 | Termal interfeys materialını seçin | İstilik keçiriciliyi (W/m·K) |
Fabrikimizdə biz termoelektrik soyuducularımız üçün tam istilik həlləri təqdim edirik. Biz optimallaşdırılmış qanad həndəsəsi ilə istilik qəbulediciləri, aşağı səs-küylü və yüksək hava axını olan ventilyatorları və yüksək keçiriciliyə malik istilik interfeysi materiallarını təmin edə bilərik. Mühəndislik komandamız spesifikasiya prosesində kömək edə bilər və tətbiqiniz üçün ətraflı istilik hesablamalarını təmin edə bilər.
Termoelektrik Soyuducular və istilik idarəetmə komponentləri təchizatçısının qiymətləndirilməsi məhsulun keyfiyyətinə, istilik təcrübəsinə, sınaq qabiliyyətinə və texniki dəstəyə diqqət yetirməyi tələb edir. Təchizatçı ardıcıl performansa malik modullar istehsal etmək qabiliyyətinə malik olmalıdır. Onlar istilik sisteminin dizaynında təcrübəyə malik olmalıdırlar. Onlar modulları və sistemləri yük altında sınaqdan keçirmək üçün avadanlıqlara malik olmalıdırlar. Və onlar düzgün komponentləri seçməyinizə kömək etmək üçün texniki dəstək verməlidirlər. Aşağıdakı cədvəl bu qiymətləndirmə meyarlarını ümumiləşdirir.
| Qiymətləndirmə meyarı | Nə axtarmaq lazımdır | Niyə vacibdir |
| Modul keyfiyyəti | Davamlı performans, etibarlılıq testi | Modulun spesifikasiyalara cavab verməsini təmin edir |
| İstilik Ekspertizası | Sistemin dizayn qabiliyyəti, istilik simulyasiyası | Tam sistemin işləməsini təmin edir |
| Test qabiliyyəti | Yük altında performans testi, həyat testi | Performans və etibarlılığı yoxlayır |
| Texniki Dəstək | Tətbiq mühəndisliyi, istilik hesablamaları | Düzgün komponentləri seçməyə kömək edir |
| Çatdırılma Performansı | Vaxtında çatdırılma rekordu, inventar qabiliyyəti | İstehsal xəttinizin işləməsini təmin edir |
Fuzhou X-Meritan Technology Co., Ltd.-də fabrikimiz on ildən artıqdır ki, Termoelektrik Soyuducular və istilik həlləri istehsal edir. İstilik sisteminin dizaynı və sınaqdan keçirilməsində böyük təcrübəmiz var. Biz ISO 9001 sertifikatına sahibik və biz bütün yoxlamaların ətraflı qeydlərini aparırıq. Texniki komandamız istilik hesablamaları və komponent seçimində köməklik göstərməyə hazırdır. Sizi bizi bu meyarlara uyğun qiymətləndirməyə və bizi termoelektrik soyutma həlləri üçün tərəfdaşınız hesab etməyə dəvət edirik.
Aşağıdakı cədvəl bizim Termoelektrik Soyuducular üçün əsas məhsul parametrlərini təqdim edir. Bu modullar istehlak məhsullarından tutmuş tibbi cihazlara qədər soyutma tətbiqləri üçün nəzərdə tutulmuşdur. Fabrikimiz həmçinin uyğun istilik qurğuları, fanatlar və termal interfeys materialları təmin edə bilər.

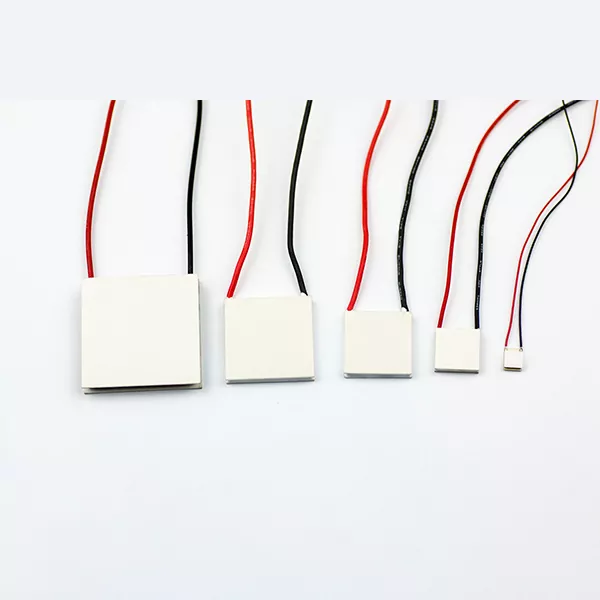

| Parametr | Spesifikasiya diapazonu | Qeydlər |
| Soyutma Tutumu (Qc) | 10 Vt - 200 Vt | Modul ölçüsündən və cərəyandan asılıdır |
| Maks Temperatur Diferensial (ΔTmax) | 60°C - 75°C | Th = 27°C-də yük yoxdur |
| Nominal Gərginlik | 5 V - 24 V | Xüsusi gərginliklər mövcuddur |
| Nominal cərəyan | 2 A - 15 A | Modul ölçüsündən asılıdır |
| ÇNL | 0,3 - 0,7 | Əməliyyat nöqtəsindən asılıdır |
| Modul Ölçüsü | 20 x 20 mm-dən 62 x 62 mm-ə qədər | Xüsusi ölçülər mövcuddur |
| İstilik qəbuledici növü | Alüminium ekstrüde edilmiş, yivlənmiş, birləşdirilmişdir | İstilik müqavimətinə görə seçilmişdir |
| Fan növü | Eksenel, üfleyici | Hava axını və səs-küy üçün seçilir |
| Termal interfeys materialı | Termal yağ, faza dəyişikliyi, pad | Keçiriciliyə və qalınlığa görə seçilir |
| MOQ | 100 ədəd | Böyük sifarişlər üçün razılaşmaq olar |
| Təqdimat vaxtı | 2 - 4 həftə | Kəmiyyətdən və fərdiləşdirmədən asılıdır |
Fabrikimizdə bu spesifikasiyalara və daha çoxuna cavab vermək üçün Termoelektrik Soyuducularımızı istehsal edirik. Soyutma qabiliyyətini, gərginliyini, cərəyanını və ölçüsünü xüsusi tələblərinizə uyğunlaşdıra bilərik. Biz həmçinin istilik qurğuları, fanatlar və istilik interfeysi materialları daxil olmaqla tam istilik həlləri təqdim edirik. Məqsədimiz müştərilərimizə etibarlı, yüksək performanslı soyutma həlləri təqdim etməkdir.
Sual 1: TEC-in isti tərəfində nə qədər istilik rədd edilməlidir?
Cavab: İsti tərəfdə rədd edilən istilik (Qh) soyutma qabiliyyətinin (Qc) və giriş gücünün (Pin) cəmidir. 0,5 ÇNL-də işləyən modul üçün rədd edilən istilik soyutma qabiliyyətindən üç dəfə çoxdur. Bu o deməkdir ki, hər bir soyutma üçün üç vatt istilik çıxarılmalıdır. Əgər isti tərəf bu istiliyi rədd edə bilmirsə, modulun performansı pisləşəcək. Mühəndislik komandamız tətbiqiniz üçün dəqiq Qh hesablaya bilər.
Sual 2: Çox kiçik bir soyuducu istifadə etsəm nə olar?
Cavab: Əgər soyuducu çox kiçikdirsə, onun istilik müqaviməti çox yüksək olacaq və isti tərəfin temperaturu yüksələcək. Bu, soyutma qabiliyyətini azaldır və enerji istehlakını artırır. Həddindən artıq hallarda, modul həddindən artıq istiləşə və uğursuz ola bilər. Həmişə rədd ediləcək ümumi istiliyə və icazə verilən temperatur artımına əsasən istilik qurğusunun ölçüsünü təyin edin. Fabrikimiz sizə tətbiqiniz üçün düzgün soyuducu seçməyə kömək edə bilər.
Sual 3: İstilikdən imtinanı yaxşılaşdırmaq üçün fandan istifadə edə bilərəmmi?
Cavab: Bəli, bir fan istilik qəbuledicisi üzərindəki hava axını artıraraq istilik rəddini əhəmiyyətli dərəcədə yaxşılaşdıra bilər. Məcburi konveksiya istilik qurğusunun istilik müqavimətini azaldır, bu da isti yan temperaturu azaldır. Fan, istilik qurğusunun dizaynı üçün kifayət qədər hava axını və statik təzyiq təmin etmək üçün seçilməlidir. Biz termoelektrik soyuducularımız üçün uyğun ventilyator və soyuducu kombinasiyaları təklif edirik.
Sual 4: TEC üçün ən yaxşı termal interfeys materialı hansıdır?
Cavab: Ən yaxşı termal interfeys materialı tətbiqdən asılıdır. Termal yağ ən aşağı istilik müqavimətini təklif edir, lakin qarışıq ola bilər və zamanla quruya bilər. Faza dəyişikliyi materialları yaxşı performans təklif edir və tətbiqi daha asandır. Termal yastıqlar rahatdır, lakin daha yüksək istilik müqavimətinə malikdir. Yüksək performanslı tətbiqlər üçün termal yağ və ya faza dəyişdirmə materialı tövsiyə edirik. Texniki komandamız müraciətiniz üçün ən yaxşı material haqqında məsləhət verə bilər.
Sual 5: İstilikdən imtina sistemimin adekvat olub olmadığını necə bilə bilərəm?
Cavab: İstilikdən imtina sisteminizin adekvat olub olmadığını müəyyən etmək üçün tam yük altında isti tərəfdəki temperaturu ölçün və onu dizayn hədəfi ilə müqayisə edin. İsti tərəfdəki temperatur gözləniləndən yüksəkdirsə, istilik rədd edilməsi kifayət deyil. Siz həmçinin soyutma qabiliyyətini ölçə və onu performans əyrisi ilə müqayisə edə bilərsiniz. Əgər tutum gözləniləndən aşağı olarsa, isti tərəfdəki temperatur çox yüksəkdir. Mühəndislik komandamız sizə istilikdən imtina problemlərini diaqnoz etmək və həll etməkdə kömək edə bilər.
Termoelektrik soyuducuların işləməsi və etibarlılığı üçün isti tərəfdən effektiv istilik rədd edilməsi vacibdir. İsti tərəf, adətən soyutma qabiliyyətindən üç dəfə çox olan soyutma qabiliyyətini və giriş gücünü rədd etməlidir. İstilikdən imtina kifayət deyilsə, isti tərəfin temperaturu yüksəlir, soyutma qabiliyyəti azalır, enerji istehlakı artır və modulun ömrü azalır. Alıcılar və mühəndislər üçün bu istilik balansını başa düşmək müvəffəqiyyətli termoelektrik soyutma sisteminin dizaynının açarıdır. Fuzhou X-Meritan Technology Co., Ltd.-də fabrikimiz sizə effektiv istilik rədd edilməsinə nail olmaq üçün təcrübə və məhsullara malikdir. Sisteminizin nəzərdə tutulduğu kimi işləməsini təmin etmək üçün biz mühəndislik dəstəyi ilə birlikdə Termoelektrik Soyuducular, soyuducular, fanatlar və istilik interfeysi materiallarını təklif edirik.
İstər içki soyuducusu, istər tibbi cihaz, istər lazer modulu, istərsə də elektronika qutusu dizayn etsəniz, tələblərinizi müzakirə etmək üçün sizi bizimlə əlaqə saxlamağa dəvət edirik. Biz nümunələr, istilik hesablamaları və fərdi həllər təqdim edə bilərik. Keyfiyyətə və müştəri məmnuniyyətinə sadiqliyimiz bizi bütün dünyada biznes üçün etibarlı tərəfdaşa çevirdi.
Bu gün Fuzhou X-Meritan Technology Co., Ltd ilə əlaqə saxlayınTermoelektrik Soyuducu tələblərinizi müzakirə etmək və termal həllərimizin soyutma performansınızı necə yaxşılaşdıra biləcəyini kəşf etmək.
