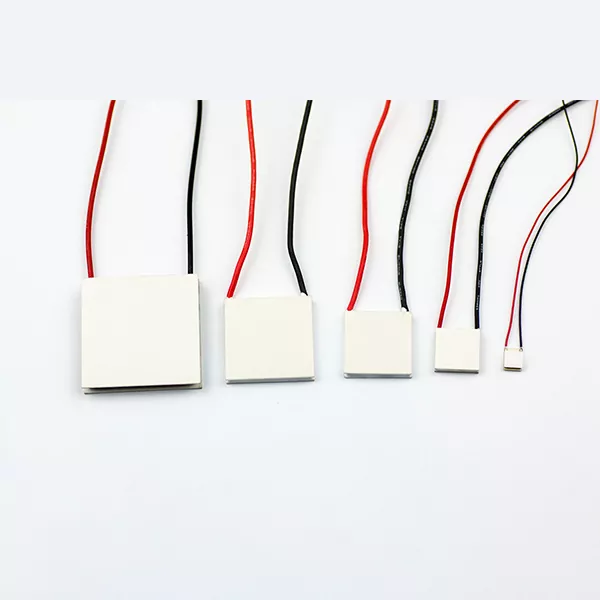

Xüsusi Tətbiqlər üçün Serial və ya Paralel Bağlantılı Ümumi TE Soyuducuları

Fiber optik rabitə, tibbi avadanlıq, avtomobil elektronikası, laboratoriya alətləri və digər dəqiq sistemlərdə tətbiqlər üçün TEC konfiqurasiyasının seçimi birbaşa soyutma performansına və ümumi sistemin səmərəliliyinə təsir göstərə bilər. X-Meritan seriyalı, paralel və qarışıq seriyalı-paralel konfiqurasiyaları, həmçinin müştəri təsvirləri, nümunələr və tətbiq şərtləri ətrafında hazırlanmış fərdi həlləri dəstəkləyir.

Kompleks Termal İdarəetmə üçün Çevik Konfiqurasiya

Termoelektrik soyutma sistemində həmişə bir modullu həll olmur. Tələb olunan soyutma qabiliyyəti artdıqda və ya mövcud enerji təchizatı və quraşdırma sahəsi daha tələbkar olduqda, bir neçə TE soyuducusu birlikdə işləməli ola bilər.

Bu soyuducuların yerləşdirilmə üsulu sistem dizaynının mühüm hissəsinə çevrilir.

Xüsusi Tətbiqlər üçün Seriya və ya Paralel Bağlantıya malik X-Meritan General TE Soyuducular mühəndislərə tələb olunan istilik ötürmə performansına, axın şəraitinə, təzyiq düşməsinə və sistem tutumuna uyğun olaraq uyğun tənzimləmə seçməyə imkan verən seriya və ya paralel olaraq konfiqurasiya edilə bilər. Daha mürəkkəb tələbləri olan tətbiqlər üçün qarışıq konfiqurasiya da nəzərdən keçirilə bilər.

TEC modulunu təcrid olunmuş komponent kimi nəzərdən keçirmək əvəzinə, X-Meritan soyuducunun tam istilik idarəetmə sistemi daxilində necə işlədiyinə baxır.

Seriya və ya Paralel: Hansı Konfiqurasiya Daha Uyğundur?

Seriya və paralel konfiqurasiya arasındakı fərq, əsasən, soyutma sisteminin axını necə idarə etdiyi və istilik yükünü necə payladığı ilə bağlıdır.

Seriyanın konfiqurasiyası

Bir sıra tənzimləmə ilə soyuducu mühit bir-birinin ardınca TE soyuducularından keçir. Bu, nisbətən cəmlənmiş axın yolu yaradır və soyutma kanalları vasitəsilə daha yüksək axın sürətini təmin edə bilər.

Bu konfiqurasiya tətbiqin idarə olunan axın sürətinə malik olduğu və kompakt sistem daxilində effektiv istilik ötürülməsi tələb etdiyi zaman faydalı ola bilər. Davamlı axın yolu da axının paylanmasını nisbətən sadə edir.

Mübadilə təzyiqin azalmasıdır. Ardıcıllıqla daha çox soyuducu birləşdirildikdə, ümumi axın müqaviməti artır. Yüksək axın sürəti tələb edən sistemlər üçün bu, daha çox nasos tələbləri və daha yüksək enerji istehlakı ilə nəticələnə bilər.

Paralel Konfiqurasiya

Paralel tənzimləmədə axın ardıcıl olaraq hər bir soyuducudan keçmək əvəzinə çoxlu TE soyuducuları arasında bölünür.

Bu, hər bir filialın axın yolunu azaldır və ümumi təzyiq düşməsini azaltmağa kömək edə bilər. O, paralel konfiqurasiyanı xüsusilə sistem daha böyük axın sürəti tələb etdikdə və ya nasos enerjisinin azaldılması vacib bir məsələ olduqda faydalı edir.

Əsas problem axının paylanmasıdır. Filiallar düzgün dizayn edilmədikdə, müxtəlif soyuducular müxtəlif axın sürətləri ala bilər, bu da istilik performansının tutarlılığına təsir göstərə bilər.

Bu səbəbdən sıra və paralel arasında seçim yalnız soyutma qabiliyyətinə əsaslanmamalıdır. Hidravlik şərait və tam sistem dizaynı da nəzərə alınmalıdır.

Seriya və Paralel TE Soyuducu Müqayisə

Proqramlar

Fiber optik rabitə avadanlığında, Xüsusi Tətbiqlər üçün Serial və ya Paralel Bağlantılı Ümumi TE Soyuducularımız optik komponentlər və lazerlə əlaqəli cihazlar üçün temperatur sabitliyinin vacib olduğu yerlərdə istifadə edilə bilər. Bu sistemlərdə yığcam ölçülər və dəqiq istilik nəzarəti çox vaxt adi soyuducu tutumundan daha vacibdir.

Tibbi və sənaye avadanlıqları üçün TEC soyutma temperatura həssas komponentlər və dəqiq alətlər üçün lokallaşdırılmış temperatur nəzarətini təmin edə bilər. Konfiqurasiyanı fərdiləşdirmək imkanı mövcud quraşdırma sahəsi məhdud olduqda xüsusilə faydalıdır.

Eyni prinsip avtomobil elektronikası və LiDAR ilə əlaqəli avadanlıqlara da aiddir, burada elektron və optik komponentlər kompakt sistem daxilində sabit işləmə temperaturlarına ehtiyac duya bilər. Laboratoriya və tədqiqat avadanlığı üçün TEC texnologiyası idarə olunan və lokallaşdırılmış temperaturun idarə edilməsinə başqa praktik yanaşma təklif edir.

Fərdiləşdirilmiş Seriya-Paralel TEC Həlləri

Bəzi istilik idarəetmə sistemləri standart TEC modulu ilə düzgün həll edilə bilməz.

X-Meritan tələb olunan TE soyuducu konfiqurasiyasını qiymətləndirmək üçün müştəri çertyojları, nümunələr və ya tətbiq spesifikasiyası əsasında işləyə bilər. Layihədən asılı olaraq, həll ardıcıl tənzimləmə, paralel tənzimləmə və ya hər ikisinin birləşməsindən istifadə edə bilər.

İnkişaf mərhələsində soyutma qabiliyyəti, iş şəraiti, modul ölçüləri, axın tələbləri və quraşdırma məhdudiyyətləri kimi amillər birlikdə nəzərdən keçirilə bilər. Konfiqurasiya təsdiqləndikdən sonra həcmli istehsala keçməzdən əvvəl müştərilərin qiymətləndirilməsi üçün nümunələr hazırlana bilər.

Bu yanaşma xüsusi istilik idarəetmə sistemlərini inkişaf etdirən OEM layihələri və avadanlıq istehsalçıları üçün xüsusilə uyğundur.

Tez-tez verilən suallar

Bir sıra və paralel TE soyuducu konfiqurasiyası arasındakı fərq nədir?

Seriyalı konfiqurasiya soyuducu mühiti ardıcıl olaraq çoxsaylı TE soyuducuları vasitəsilə göndərir, paralel konfiqurasiya isə axını müxtəlif soyuducular arasında bölür. Seriya tənzimləmələri daha cəmlənmiş axın yolunu təmin edə bilər, lakin daha yüksək təzyiq düşməsi yarada bilər. Paralel tənzimləmələr ümumiyyətlə axın müqavimətini azaldır, lakin düzgün axın balansını tələb edir.

Qarışıq seriyalı-paralel konfiqurasiyadan nə vaxt istifadə etməliyəm?

Qarışıq konfiqurasiya sistemdə istilik ötürmə performansını, axın sürətini və təzyiq düşməsini balanslaşdırmaq lazım olduqda nəzərdən keçirilə bilər. Paralel və ardıcıl bölmələri birləşdirərək, ümumi soyutma sistemi mürəkkəb iş şəraitinə daha dəqiq uyğunlaşdırıla bilər.

X-Meritan TE Soyuducularını çertyojlara və ya nümunələrə görə fərdiləşdirə bilərmi?

Bəli. X-Meritan, xüsusi ölçüləri və ya seriya-paralel tənzimləmələri tələb edən layihələr də daxil olmaqla, müştəri rəsmləri, nümunələr və tətbiq tələbləri əsasında TE soyuducu konfiqurasiyalarını inkişaf etdirə bilər.

TEC konfiqurasiya seçimi üçün hansı məlumat lazımdır?

Soyutma tələbləri, işləmə temperaturu, tələb olunan temperatur fərqi, gərginlik, cərəyan, axın şərtləri, quraşdırma sahəsi və istilik yayılması şərtləri faydalı başlanğıc nöqtələridir. Tətbiq haqqında daha ətraflı məlumat X-Meritan-a konfiqurasiyanı daha dəqiq qiymətləndirməyə imkan verir.

Bu TE Soyuducuları optik rabitə avadanlığı üçün uyğundurmu?

Bəli. Termoelektrik soyutma optik və elektron komponentlərin lokallaşdırılmış və sabit temperatur nəzarətini tələb edən tətbiqlər üçün uyğundur. X-Meritan-ın həlləri xüsusi məkan və istilik tələblərinə uyğunlaşdırıla bilər.
