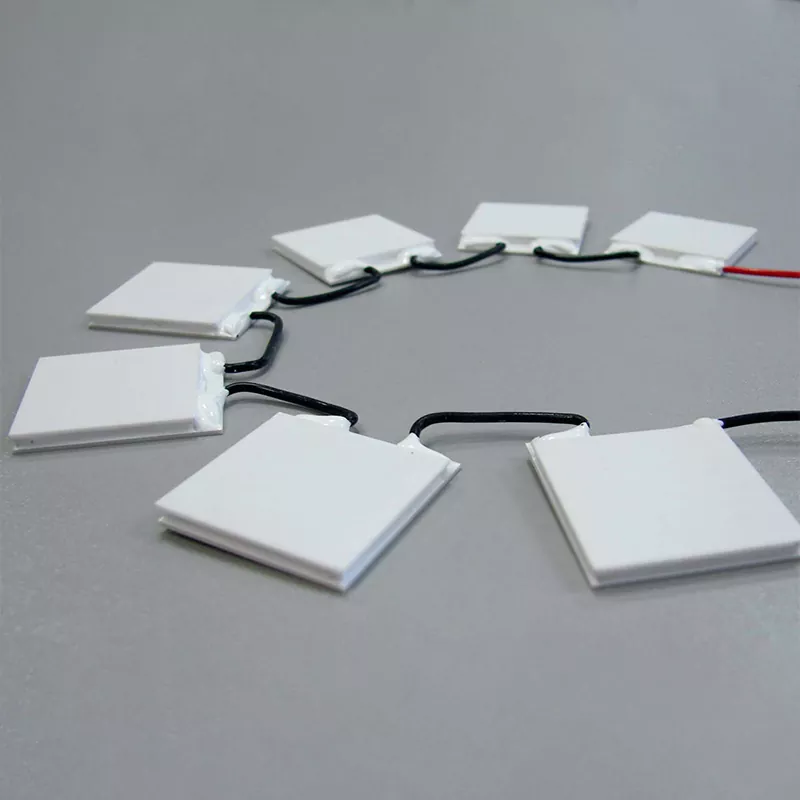

Sənaye üçün yüksək soyutma tutumlu TE soyuducular

X-Meritan sənaye avadanlıqlarında davamlı istilik nasosu üçün nəzərdə tutulmuş termoelektrik soyuducuları (TEC) təchiz edir. Bu modullar Peltier effekti üzərində işləyir və tərkibində kompressorlar, soyuducu maddələr və ya hərəkət edən hissələr yoxdur. Onlar texniki xidmətin məhdud olduğu, vibrasiyanın qəbuledilməz olduğu və ya dəqiq temperatur nəzarətinin tələb olunduğu yerlərdə istifadə olunur.

Yüksək tutumlu seriyalar əhəmiyyətli istilik yükləri olan sistemləri hədəf alır. Tipik nümunələrə lazer diod massivləri, yarımkeçirici texnoloji avadanlıqlar və sabit istilik çıxışı yaradan analitik alətlər daxildir.

Biz öz obyektimizdə Sənaye Tətbiqləri üçün Yüksək Soyutma Tutumlu TE Soyuducular istehsal edirik. Bura termoelektrik materialın hazırlanması, külçə emalı, qranulların kəsilməsi, modulların yığılması və yekun sınaq daxildir. Bu addımlara nəzarət bizə materialın tərkibini, qranul həndəsəsini və lehim seçimini xüsusi iş şəraitinə uyğun tənzimləməyə imkan verir.

Texniki Spesifikasiyalar

Standart modullar bir sıra soyutma imkanlarını əhatə edir. Aşağıdakı cədvəldə ümumi parametrlər verilmişdir. Fərqli gərginliklər, ölçülər və isti tərəfdən temperatur tələbləri üçün xüsusi konfiqurasiyalar mövcuddur.

Spesifikasiyalar termal sınaq stansiyasından istifadə edərək partiya əsasında yoxlanılır. İstək əsasında hər bir göndərişlə birlikdə sınaq hesabatı verilə bilər.

Qmax haqqında vacib qeyd: Qmax isti və soyuq tərəflər arasında sıfır temperatur fərqi ilə ölçülür. Həqiqi əməliyyatda soyuq tərəf həmişə isti tərəfdən daha soyuqdur, buna görə də faktiki istilik nasosunun gücü aşağıdır. Məsələn, 200 Vt Qmax ilə qiymətləndirilən modul yalnız ΔT 30 K olduqda 80 Vt çıxara bilər. Seçim təkcə Qmax sayına deyil, faktiki əməliyyat nöqtəsinə əsaslanmalıdır.

Struktur və fəaliyyət prinsipi

Sənaye Tətbiqləri üçün Yüksək Soyutma Tutumlu TE Soyuducular bərk vəziyyətdə olan istilik nasosudur. Düz cərəyan istiliyi soyuq tərəfdən isti tərəfə keçir. Pompalanan istiliyi və elektrik giriş gücünü rədd etmək üçün isti tərəf istilik qurğusuna və ya soyuq boşqaba birləşdirilməlidir. İsti tərəf effektiv şəkildə soyudulmazsa, istilik yenidən soyuq tərəfə axır və xalis soyutma qabiliyyəti azalır.

1. Keramika Substratlar

Xarici plitələr alüminium oksidi və ya alüminium nitriddən hazırlanır. İstilik keçirərkən elektrik izolyasiyasını təmin edirlər. İstilik mənbəyi və soyuducu ilə yaxşı istilik təması təmin etmək üçün səthin hamarlığına nəzarət edilir. Keramika səthi ilə montaj səthi arasında istilik interfeysi materialı (TIM) tövsiyə olunur.

2. Yarımkeçirici Qranullar və Elektrodlar

N-tipli və P-tipli vismut tellurid qranulları mis elektrod izləri ilə ardıcıl bağlanır. Qranulların sayı və ölçüsü modulun gərginliyini, cərəyanını və soyutma qabiliyyətini müəyyənləşdirir. Uzunmüddətli istismar zamanı oksidləşmənin qarşısını almaq üçün mis izləri üzərində çox qatlı örtükdən istifadə edirik.

3. İsti tərəfdə istilikdən imtina

İsti tərəfdəki temperatur TEC performansına təsir edən yeganə ən vacib amildir. İsti tərəfdəki temperaturun hər 10°C artması adətən soyutma qabiliyyətini 5-10% azaldır və maksimum əldə edilə bilən ΔT-ni azaldır. Yüksək tutumlu modullar üçün məcburi hava soyutma, maye soyutma və ya istilik boru birləşmələri tövsiyə olunur. Passiv soyuducular nadir hallarda ümumi istilik rədd edilməsinin 100 Vt-dan yuxarıdır.

4. Perimetr möhürü

Nəmə davamlı epoksi möhür daxili yarımkeçirici sıranı əhatə edir. Bu möhür hermetik sızdırmazlığı təmin etmir, lakin o, qranulları və elektrodları normal sənaye mühitlərində kondensasiyadan və havadan gələn çirkləndiricilərdən qoruyur. Yüksək rütubət, yuyulma və ya açıq hava şəraiti üçün əlavə encapsulation tələb olunur.

İstehsal və Keyfiyyətə Nəzarət

X-Meritan TEC modullarını öz daxilində istehsal edir. İstehsal ardıcıllığı belədir:

Termoelektrik materialın külçəsinin hazırlanması

Yarımkeçirici qranulların ekstruziyası və dilimlənməsi

Qranulların avtomatik yerləşdirilməsi və lehimlənməsi

Keramika substratının metalizasiyası

Son montaj və elektrik sınaqları

Hər bir istehsal partiyası daxili müqavimət, soyutma qabiliyyəti və vizual qüsurlar üçün sınaqdan keçirilir. Test qeydləri izlənilmək üçün saxlanılır. 建议插入工厂实拍照片或产线流程图片

Test üsulları

Həcmli istehsaldan əvvəl faktiki sınaq standartları və qəbul meyarları müştəri ilə razılaşdırılır. Xüsusi tələblərinizi müzakirə etmək üçün bizimlə əlaqə saxlayın.

Sertifikatlar və Uyğunluq

Aşağıdakı sertifikatlar və uyğunluq bəyanatları hazırda yenilənir.

● ISO 9001:2015 – Keyfiyyət idarəetmə sistemi

● ISO 14001 – Ətraf Mühitin İdarəetmə Sistemi

● RoHS uyğunluğu

● REACH uyğunluğu

● CE işarəsi (əgər varsa)

● UL sertifikatı (əgər varsa)

Sorğu əsasında etibarlı sertifikatların surətlərini təqdim edəcəyik. Cari vəziyyəti təsdiqləmək üçün bizimlə əlaqə saxlayın.

Fərdiləşdirmə Seçimləri

Standart modullar bir çox sənaye soyutma işlərini əhatə edir. Yüksək həcmli və ya ixtisaslaşmış layihələr üçün biz aşağıdakı sahələrdə xüsusi mühəndislik təklif edirik:

● Fərdi ayaq izi və hündürlük

● Th > 150°C üçün daha yüksək temperaturlu lehim və substratlar

● Daha dərin temperatur fərqləri üçün çox mərhələli TEC modulları

● Əvvəlcədən quraşdırılmış qızdırıcılar və ya soyuq boşqablar

● İnteqrasiya edilmiş temperatur sensorları (NTC və ya RTD)

● Xüsusi aparıcı naqil konfiqurasiyaları və ya birləşdiricilər

Tipik bir fərdi layihə bu prosesi izləyir:

1. Müştəri istilik yükü, soyuq yan temperatur, ətraf mühit şəraiti və məkan məhdudiyyətlərini təmin edir.

2. Mühəndislərimiz tələb olunan modulu simulyasiya edir və tövsiyə olunan konfiqurasiyanı təmin edir.

3. Biz müştərinin yoxlanılması üçün nümunələr hazırlayırıq.

4. Təsdiq edildikdən sonra biz kütləvi istehsala davam edirik.

Niyə Mühəndislər X-Meritan TEC Modullarını Seçirlər?

Ümumi üstünlükləri sadalamaq əvəzinə, modullarımızı fərqləndirən xüsusi imkanlar bunlardır:

Evdə termoelektrik materialın emalı

Biz xam külçədən hazır cihaza qədər prosesə nəzarət edirik. Buraya material tərkibi, qranul ölçüsü və dopinq səviyyələri daxildir. Əksər TEC təchizatçıları əvvəlcədən hazırlanmış qranullar və ya vaflilər alır və yalnız modulları yığırlar. Materialın özünü idarə etdiyimiz üçün ZT dəyərini tənzimləyə və xüsusi temperatur diapazonları üçün optimallaşdıra bilərik.

Toplu səviyyəli performans testi

Hər bir istehsal partiyası Qmax, ΔTmax və daxili müqavimət üçün sınaqdan keçirilir. Test hesabatları müştərilər üçün mövcuddur. Bu, modulları sisteminizə inteqrasiya etməzdən əvvəl onların spesifikasiyalarınıza cavab verdiyini yoxlamağa imkan verir.

Minimum sifariş cəzaları olmadan xüsusi mühəndislik

Bir çox təchizatçı xüsusi ölçülər və ya parametrlər üçün böyük minimum sifariş tələb edir. Biz çevik istehsal planını qoruyuruq, ona görə də orta həcmli fərdi layihələr həyata keçirilə bilər. Gözlənilən illik miqdar cəmi bir neçə yüz ədəd olsa belə, tələbinizlə bizimlə əlaqə saxlayın.

İstehsal komandası ilə birbaşa əlaqə

X-Meritan ilə əlaqə saxladığınız zaman istehsal məlumatlarına və sınaq nəticələrinə çıxışı olan mühəndislərlə danışırsınız. Bu, ticarət şirkətlərinə xas olan geri-irəliliyi azaldır və nümunə qiymətləndirmə dövrünü qısaldır.

Tipik Tətbiqlər

Yüksək soyutma tutumlu TEC modulları aktiv maye soyutmanın praktiki olmadığı və ya dəqiq temperatur nəzarətinin tələb olunduğu mühitlərdə istifadə olunur.

Sənaye Elektronikası və Telekommunikasiya

Fiber optik sistemlərdə lazer diodları və fotodetektorlar üçün soyutma

Xarici telekommunikasiya kabinetləri üçün istilik idarəetməsi

Güc gücləndiriciləri və RF modulları üçün temperaturun sabitləşməsi

Yarımkeçirici və lazer avadanlığı

Vafli çəngəllərin və texnoloji kameraların soyudulması

Lazer markalama və kəsmə başlıqları üçün istilik nəzarəti

Optik skamyalar üçün temperaturun sabitləşməsi

Tibbi və Analitik Alətlər

PCR termal cyclers və nümunə blok soyutma

Reagent saxlama bölmələri üçün temperatur nəzarəti

CCD və CMOS görüntü sensorlarının soyudulması

Nəqliyyat və Xüsusi Avadanlıqlar

Avtonom avtomobillərdə LiDAR sensorları üçün soyutma

Oturacaqların havalandırma sistemləri

Portativ soyuducu qablar

TEC Seçim Bələdçisi

Yüksək tutumlu TEC təyin etmək üçün bizimlə əlaqə saxlamazdan əvvəl aşağıdakı məlumatları hazırlayın:

Soyuq tərəfdə tələb olunan soyutma yükü (vattla). Bu, sərinləmək üçün lazım olan komponentin yaratdığı istilikdir.

Hədəf soyuq tərəfdəki temperatur və dözümlülük. Məsələn, 25 ° C ± 0,5 ° C.

İstilik qəbulediciniz və ətraf mühit şəraitinə əsasən qəbul edə biləcəyiniz maksimum isti yan temperatur.

Sistemin işləyəcəyi mühit temperaturu diapazonu.

Mövcud istilik qəbuledici növü və istilik müqaviməti. Məcburi hava, maye soyutma və ya istilik borusu.

Mövcud DC gərginliyi və icazə verilən maksimum cərəyan.

Quraşdırma sahəsi məhdudiyyətləri: uzunluq, en, hündürlük və montaj çuxurunun nümunəsi.

Termal velosiped tələbləri: gündə neçə dövrə, temperatur dəyişikliyi və gözlənilən ömür.

Ətraf mühit şəraiti: rütubət, toz, kimyəvi təsir və ya açıq havada istifadə.

Bu təfərrüatları təqdim etdikdən sonra biz xüsusi modul tövsiyə edə və ya fərdi həll dizaynını hazırlaya bilərik. Biz həmçinin tövsiyə olunan əməliyyat cərəyanı üçün temperatur fərqinə qarşı soyutma qabiliyyətini göstərən performans əyrilərini təqdim edəcəyik.

Tez-tez verilən suallar

S: Müraciətim üçün düzgün TEC-i necə seçə bilərəm?

Cavab: Çıxarılacaq istilik yükünü (vattla), soyudulan obyekt üçün icazə verilən maksimum temperaturu, ətraf mühitin temperaturunu və isti tərəfdə mövcud soyuducu performansını bilməlisiniz. Bu dəyərləri mühəndislərimizə təqdim edin və biz modul və əməliyyat cərəyanı tövsiyə edəcəyik.

S: Qmax ilə faktiki soyutma qabiliyyəti arasında fərq nədir?

A: Qmax isti və soyuq tərəflər arasında temperatur fərqi sıfır olduqda maksimum istilik nasosu gücüdür. Həqiqi əməliyyatda həmişə temperatur fərqi var. ΔT artdıqca faktiki soyutma qabiliyyəti azalır. Məlumat vərəqlərimiz müxtəlif əməliyyat cərəyanları üçün performans əyrilərini ehtiva edir.

S: İsti tərəf çox qızarsa, TEC uğursuz ola bilərmi?

A: Bəli. Maksimum isti yan temperatur hər bir modul üçün müəyyən edilmişdir. Bu temperaturun aşılması lehim birləşmələrini pisləşdirə və modulun ömrünü azalda bilər. Həmişə isti yan istilik qurğusunu elə dizayn edin ki, Th ən pis mühit şəraitində nominal limit daxilində qalsın.

S: TEC modulları nə qədər davam edir?

A: TEC modullarında hərəkət edən hissələr yoxdur, ona görə də mexaniki aşınma faktoru deyil. Bununla belə, termal velosiped lehim birləşmələrində stresə səbəb olur və nəticədə daxili müqavimətin artmasına səbəb ola bilər. Seçilmiş yüksək tutumlu dizaynlar termal velosiped sınaqları vasitəsilə qiymətləndirilmişdir. Faktiki dövrün müddəti temperatur diapazonundan, cərəyandan, eniş sürətindən, montaj gərginliyindən və iş rütubətindən asılıdır. Test məlumatları uyğun layihələr üçün təqdim edilə bilər.

S: Test məlumatlarını və ya etibarlılıq hesabatlarını təqdim edirsiniz?

A: Bəli. Hər bir istehsal partiyası üçün sınaqdan keçirilmiş parametrlərin xülasəsini təqdim edə bilərik. Daha böyük sifarişlər üçün biz razılaşdırılmış protokollara uyğun olaraq istilik dövriyyəsi, yüksək temperaturda saxlama və rütubətə məruz qalma kimi əlavə etibarlılıq testlərini həyata keçirə bilərik.

S: Epoksi möhür suya davamlıdırmı?

A: Xeyr. Standart epoksi möhür nəmə davamlıdır, lakin hermetik deyil. Yüksək rütubət, kondensasiya və ya birbaşa su təması olan tətbiqlər üçün əlavə kapsul və ya xüsusi korpus tələb olunur.

Əlaqə və Mühəndislik Dəstəyi

Tövsiyə və ya nümunə tələb etmək üçün aşağıdakı məlumatları təqdim edin:

● Çıxarılacaq istilik yükü (W)

● Tələb olunan soyuq tərəf temperaturu və ya temperatur fərqi

● Ətraf mühitin temperaturu diapazonu

● TEC və soyuducu üçün boş yer

● Elektrik təchizatı gərginliyi mövcuddur

● Gözlənilən illik miqdar

Mühəndislik komandamız bir iş günü ərzində cavab verir. Həcm sifarişlərindən əvvəl qiymətləndirmə üçün nümunələr təqdim edirik.
