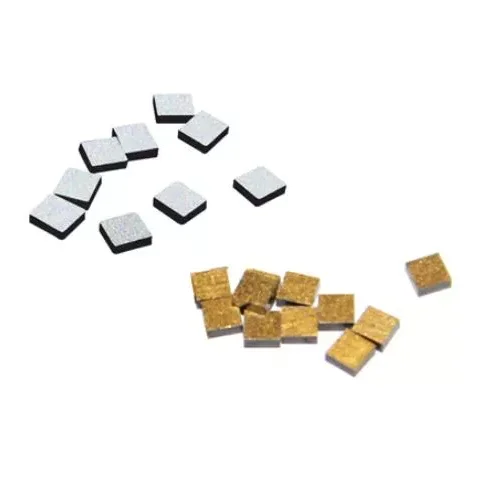

Filmlə paketlənmiş NTC

X-Meritan sürətli reaksiya, sabit istilik aşkarlama və ətraf mühitə davamlılıq tələb edən elektronika üçün kompakt temperatur sensoru komponentləri hazırlayır. Çox qatlı struktur manqan və nikel kimi keçid metal oksidlərindən istifadə edir, həssas təbəqə isə maqnetron püskürməsi ilə hazırlanır.

Filmlə Paketlənmiş NTC 3 saniyə ərzində tipik istilik reaksiyasını təmin edir, -40°C-dən +125°C-dək işləyir və 3950 K B dəyərinə malikdir. Onun kimyəvi cəhətdən inert xarici təbəqəsi turşulara, qələvilərə və üzvi həlledicilərə qarşı müqavimət göstərir və onu sənaye, tibbi, məişət elektronikası və avtomobil tətbiqləri üçün uyğun edir.

Əsas Spesifikasiyalar

Performans

Sürətli Termal Cavab

Təxminən 1 J/K aşağı istilik tutumu termal gecikməni azaldır və 3 saniyə ərzində tipik temperatur sabitləşməsinə imkan verir. Bu, sürətli temperatur dəyişikliklərinin aşkar edilməli olduğu batareyanın monitorinqi, tibbi alətlər və elektrik elektronikası üçün faydalıdır.

Geniş Temperatur Aralığı

-40°C-dən +125°C-ə qədər olan iş diapazonu soyuq başlanğıc şərtlərinə, yüksək mühit temperaturlarına və təkrarlanan istilik dəyişikliklərinə məruz qalan tətbiqləri dəstəkləyir.

Kimyəvi Müqavimət

İnert xarici film həssas quruluşu turşulardan, qələvilərdən və üzvi həlledicilərdən qoruyur. Yüksək konsentrasiyalı korroziyalı buxarlara davamlı məruz qalma üçün tətbiq üçün xüsusi yoxlama tövsiyə olunur.

Dəqiqlik və Müqavimət

Temperatur Dəqiqliyi

Mövcud məhsul məlumatı ±1°C və ya ±0.5°C kimi universal dəqiqlik spesifikasiyasını müəyyən etmir. Sistemin faktiki dəqiqliyi müqavimət tolerantlığından, B-dəyər tolerantlığından, dövrə dizaynından, ADC həllindən, quraşdırmadan və kalibrləmədən asılıdır.

±1°C və ya ±0.5°C tələb edən layihələr üçün hədəf dəqiqliyi RFQ zamanı müəyyən edilməlidir ki, X-Meritan müvafiq konfiqurasiyanı qiymətləndirə bilsin.

Müqavimət Seçimləri

Müqavimət dəyəri ölçmə dövrəsinə və hədəf temperatur diapazonuna görə seçilməlidir. Ümumi NTC konfiqurasiyalarına 10kΩ, 47kΩ və 100kΩ daxildir, eyni zamanda seçilmiş X-Meritan modeli üçün dəqiq mövcud dəyərlər və dözümlülüklər təsdiqlənməlidir.

Yuxarıdakı dəyərlər universal spesifikasiyalar deyil, seçim nümunələridir. Son parametrlər müvafiq məlumat vərəqi ilə təsdiqlənməlidir.

Sensor müqayisəsi

Texnologiyanın müqayisəsi

Müəyyən edilmiş temperatur diapazonunda olan kompakt elektron sistemlər üçün nazik təbəqə strukturu sürətli reaksiya, kiçik ölçülü və asan dövrə inteqrasiyasının praktik birləşməsini təklif edir.

Tətbiq Sahələri

Sənaye Avadanlıqları

Filmlə Paketlənmiş NTC mühərriklərdə, transformatorlarda və enerji təchizatı avadanlığında temperatura nəzarət edə bilər. Onun geniş əməliyyat diapazonu və sürətli reaksiyası real vaxt rejimində termal monitorinqi dəstəkləyir.

Tibbi Cihazlar

Rəqəmsal termometrlər və diaqnostika avadanlığı aşağı istilik tutumu və sürətli istilik reaksiyasından faydalana bilər. Ciddi dəqiqlik tələbləri olan tibbi tətbiqlər üçün tam ölçmə sistemi təsdiqlənməlidir.

İstehlak elektronikası

İncə struktur smartfonlar, geyilə bilən cihazlar, batareya idarəetmə sistemləri və quraşdırma sahəsinin məhdud olduğu digər yüksək sıxlıqlı qurğular üçün uyğundur.

Avtomobil Elektronikası

Sensor mühərrik bölməsinə və batareya paketinə nəzarət etmək üçün istifadə edilə bilər. Mn/Ni/Co oksid strukturu temperatur dəyişikliyi və istilik gərginliyi ilə bağlı tətbiqlər üçün nəzərdə tutulmuşdur.

İnteqrasiya Qeydləri

Öz-özünə isitmə

İş cərəyanı müəyyən edilmiş hədlər daxilində qalmalıdır. Həddindən artıq cərəyan özünü qızdırmağa və temperatur ölçmə xətalarına səbəb ola bilər.

Mexanik İdarəetmə

Quraşdırma zamanı filmin gövdəsində kəskin əyilmə, həddindən artıq təzyiq və ya gərginlikdən çəkinin. İncə funksional təbəqə nəzarətli işləmə tələb edir.

Lehimləmə

Çox qatlı struktura termal zərbəni azaltmaq üçün müvafiq sənaye standartı lehimləmə profilindən istifadə edin. İstehsal lehimləmə şərtləri kütləvi istehsaldan əvvəl təsdiqlənməlidir.

RFQ Tələbləri

OEM və toplu satınalma üçün alıcılar tələb olunan müqavimət dəyərini, müqavimət tolerantlığını, B dəyərini, iş temperaturunu, hədəf dəqiqliyini, cavab müddətini, ölçüləri, əlaqə metodunu, tətbiq mühitini və təxmin edilən miqdarı təmin etməlidir.

Məsələn, RFQ müəyyən edə bilər: 10kΩ və ya 100kΩ nominal müqavimət, ±1% dözümlülük, -40°C-dən +125°C-dək işləmə və ±0,5°C sistem dəqiqliyi. X-Meritan daha sonra faktiki tətbiqə uyğun olaraq müvafiq konfiqurasiyanı qiymətləndirə bilər.

X-Meritan elektron istehsalçıları və OEM layihələri üçün temperaturun təyini tələblərini, o cümlədən tətbiqə xas müqavimət, dözümlülük, ölçülər və performans tələblərini dəstəkləyir.

Tez-tez verilən suallar

Hansı müqavimət dəyərləri mövcuddur?

Ümumi NTC müqavimət seçimlərinə 10kΩ, 47kΩ və 100kΩ daxildir. Mövcud müqavimət dəyəri, dözümlülük və B dəyəri seçilmiş X-Meritan modelinə və tətbiq tələblərinə uyğun olaraq təsdiqlənməlidir.

NTC ±1°C və ya ±0.5°C dəqiqliyə nail ola bilərmi?

Son temperatur dəqiqliyi müqavimət tolerantlığından, B dəyəri tolerantlığından, dövrə dizaynından, ADC həllindən, quraşdırmadan və kalibrləmədən asılıdır. ±1°C və ya ±0.5°C sistem dəqiqliyi tələb edən tətbiqlər üçün X-Meritan müştərinin tələblərinə əsasən müvafiq konfiqurasiyanı qiymətləndirə bilər.

Əməliyyat temperaturu diapazonu nədir?

Göstərilən iş temperaturu diapazonu -40°C ilə +125°C arasındadır, bu da sensoru bir çox sənaye, avtomobil, akkumulyator, tibbi və məişət elektronikası tətbiqləri üçün uyğun edir.

Sensor temperaturun dəyişməsinə nə qədər tez reaksiya verir?

Tipik termal reaksiya müddəti ≤3 saniyədir. Faktiki cavab quraşdırma metodundan, istilik təmasından, hava axınından və ətraf mühitdən asılı olaraq dəyişə bilər.

X-Meritan fərdiləşdirilmiş NTC konfiqurasiyalarını təmin edə bilərmi?

Bəli. OEM və toplu layihələr üçün müştərilər konfiqurasiyanın qiymətləndirilməsi üçün müqavimət dəyəri, dözümlülük, B dəyəri, temperatur diapazonu, dəqiqlik hədəfi, ölçülər, əlaqə metodu və digər tətbiq tələblərini təyin edə bilərlər.
