Aşağı temperaturlu NTC

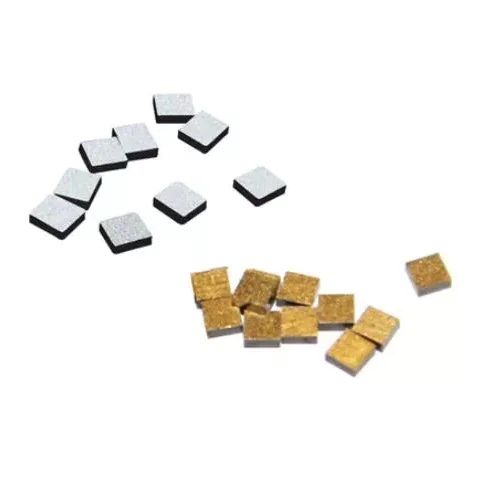

X-Meritan-dan aşağı temperaturlu NTC termistorları müəyyən müqavimət-temperatur reaksiyasının tələb olunduğu aşağı temperaturlu və kriogen mühitlərdə temperaturun təyini üçün nəzərdə tutulub. Sensor elementi müqavimət dəyişikliyi vasitəsilə temperatur dəyişikliklərini aşkar etmək üçün lazım olan mənfi temperatur əmsalını təmin edən metal oksidlərin sinterlənmiş kompozitindən hazırlanır.

Termistor kriogen maye səviyyəsinin aşkarlanması, mühərrik sarğı temperaturunun monitorinqi, yeni enerji avadanlığı, sənaye avtomatlaşdırılması və xüsusi laboratoriya və ya tibbi sistemlər daxil olmaqla tətbiqlər üçün konfiqurasiya edilə bilər. Müqavimət xüsusiyyətləri, sensor ölçüləri, inkapsulyasiya, qurğuşun məftilləri və digər spesifikasiyalar avadanlığın tələblərinə uyğunlaşdırıla bilər.

Mənfi temperatur əmsalı prinsipi

NTC mənfi temperatur əmsalı deməkdir. Onun əsas xüsusiyyəti elektrik müqavimətinin temperaturla tərs dəyişməsidir.

Aşağı Temperatur → Yüksək Müqavimət

Yüksək Temperatur → Aşağı Müqavimət

Ətraf mühitin temperaturu dəyişdikdə, sinterlənmiş metal oksidi hiss edən materialın müqaviməti müvafiq olaraq dəyişir. Ölçmə sxemi bu müqaviməti ölçməklə və onu termistorun müəyyən edilmiş müqavimət-temperatur (R/T) xarakteristikası ilə müqayisə etməklə temperaturu təyin edir.

Elektrik Xüsusiyyətləri

Termistorun elektrik davranışı onun müqavimət-temperatur əlaqəsi və göstərilən parametrlərlə əlaqəli toleranslarla müəyyən edilir.

Faktiki dəyərlər seçilmiş konfiqurasiya üçün müvafiq məhsul spesifikasiyası və ya sınaq məlumatından götürülməlidir. Aşağı temperaturlu tətbiqlər üçün elektrik xüsusiyyətləri təkcə 25°C müqavimət dəyərindən deyil, faktiki hissetmə diapazonunda qiymətləndirilməlidir.

Kriogen maye səviyyəsinin aşkarlanması

Termistor maye azot və maye oksigen kimi kriogen mühitlərdə maye səviyyəsinin aşkarlanması üçün konfiqurasiya edilə bilər.

Aşkarlama prinsipi sensor elementin ətrafındakı istilik vəziyyətindəki dəyişikliklərə əsaslanır. Element maye ilə örtülmüş və buxara məruz qalmış şərait arasında dəyişdikdə, onun müqaviməti müvafiq olaraq dəyişir. Ölçmə və ya idarəetmə sxemi müvafiq maye səviyyəsinin vəziyyətini müəyyən etmək üçün bu müqavimət dəyişikliyindən istifadə edə bilər.

Bu tətbiq üçün, algılama mövqeyi, hədəf temperatur diapazonu, R/T xarakteristikası, inkapsulyasiya və quraşdırma metodu birlikdə nəzərə alınmalıdır. Konfiqurasiya həmçinin faktiki mühit və avadanlıq strukturu ilə, xüsusən də kriogen mayeləri əhatə edən tətbiqlər üçün qiymətləndirilməlidir.

Motor Sarğı Temperaturunun Monitorinqi

İstismar zamanı temperatur dəyişikliklərini izləmək üçün termistor mühərrik sarımlarına daxil edilə bilər.

Sarımın yaxınlığında quraşdırılmış NTC qoruma və ya idarəetmə dövrəsinə qoşula bilən temperaturdan asılı elektrik siqnalını təmin edir. Sarma temperaturunda dəyişikliklər müvafiq müqavimət dəyişiklikləri yaradır, sistemə anormal istilik şəraitini müəyyən etməyə və tələb olunan monitorinq və ya mühafizə reaksiyasına başlamağa imkan verir.

Motor tətbiqləri sensor ölçülərinin, izolyasiya tələblərinin, qurğuşun-tel konstruksiyasının, müqavimət xüsusiyyətlərinin və quraşdırma mövqeyinin diqqətlə nəzərdən keçirilməsini tələb edir. Sensor tələb olunan elektrik izolyasiyasını və əlaqə quruluşunu qoruyarkən mövcud sarma sahəsinə uyğun olmalıdır.

Digər Tətbiq Sahələri

Termistor həmçinin prosesə nəzarət, mühafizə və ya istilik idarəetməsi üçün aşağı temperatur rəyinin tələb olunduğu avadanlıqlara inteqrasiya oluna bilər.

Tətbiq olunan sahələrə yeni enerji avadanlığı, sənaye avtomatlaşdırma sistemləri, laboratoriya avadanlıqları, tibbi soyutma sistemləri və xüsusi soyutma modulları daxildir. Müvafiq konfiqurasiya iş temperaturu, elektrik interfeysi, quraşdırma şərtləri və tələb olunan sensor xüsusiyyətlərindən asılıdır.

Manufacturing and Quality Assurance

X-Meritan materialın inkişafı, komponentlərin istehsalı, montaj, sınaq və istilik idarəetmə həllinin dizaynını əhatə edən imkanlara malik yarımkeçiricilərin istilik idarəçiliyi sahəsində 10 ildən çox təcrübəyə malikdir.

Onun istehsal və sınaq qurğuları lehimləmə, yenidən axıdılması, paylanması, kəsilməsi, möhürlənməsi, bərkidilməsi və çapı daxil olmaqla prosesləri dəstəkləyir. Termistor keyfiyyətinin qiymətləndirilməsinə material yoxlanışı, element istehsalı, sinterləmə, kapsullaşdırma, elektrik sınağı, R/T sınağı, ölçü yoxlaması və müvafiq məhsul tələblərinə uyğun olaraq yekun yoxlama daxil ola bilər.

Tipik istehsal və yoxlama ardıcıllığı belədir:

Material Hazırlanması → Element istehsalı → Sinterləmə → Kapsülləmə → Elektrik Sınaq → R/T Sınaq → Yekun Yoxlama

Şirkətin keyfiyyət idarəetmə sistemi ISO 9001:2015 sertifikatına malikdir. Tətbiq olunan məhsullar və konfiqurasiyalar üçün RoHS və REACH uyğunluğu təmin edilə bilər.

Standart konfiqurasiya hədəf avadanlığın tələblərinə cavab vermədikdə, müştəri rəsmləri və nümunələri inkişaf istinadları kimi də istifadə edilə bilər. Tələb olunan elektrik və mexaniki spesifikasiyaları təsdiqləmək üçün həcm istehsalından əvvəl nümunə yoxlaması tamamlana bilər.

Tez-tez verilən suallar

NTC nə deməkdir?

NTC mənfi temperatur əmsalı deməkdir. NTC termistoru temperatur artdıqca azalan və temperatur azaldıqca artan müqavimətə malikdir. Bu proqnozlaşdırıla bilən əlaqə komponenti temperaturun ölçülməsi, monitorinqi və qorunması üçün istifadə etməyə imkan verir.

R25 və B dəyəri NTC-də nəyi göstərir?

R25 25°C-də ölçülən nominal müqavimətdir, B dəyəri isə müəyyən edilmiş temperatur intervalında müqavimət-temperatur əlaqəsini təsvir edir. Hər ikisi termistoru qiymətləndirərkən müvafiq R/T xarakteristikası ilə birlikdə istifadə olunur.

NTC maye azot və ya maye oksigen səviyyəsinin aşkarlanması üçün istifadə edilə bilərmi?

NTC, müqavimət-temperatur xüsusiyyətləri, qablaşdırma, quraşdırma mövqeyi və elektrik interfeysi tətbiq üçün uyğun olduqda, kriogen maye səviyyəsinin aşkarlanması üçün konfiqurasiya edilə bilər. Son konfiqurasiya tələb olunan iş temperaturu, mühit və avadanlıq şərtlərinə uyğun olaraq yoxlanılmalıdır.

Aşağı Temperatur NTC mühərrik sarımlarına daxil edilə bilərmi?

Bəli. Bir termistor ölçüləri, izolyasiyası, qurğuşun konfiqurasiyası, temperatur diapazonu və elektrik xüsusiyyətləri mühərrik quruluşuna uyğun olduqda, quraşdırılmış mühərrik sarğı temperaturunun monitorinqi üçün dizayn edilə bilər.
