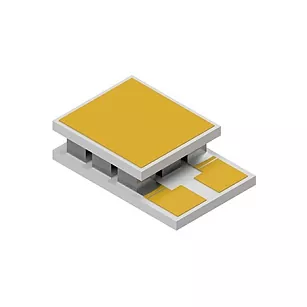

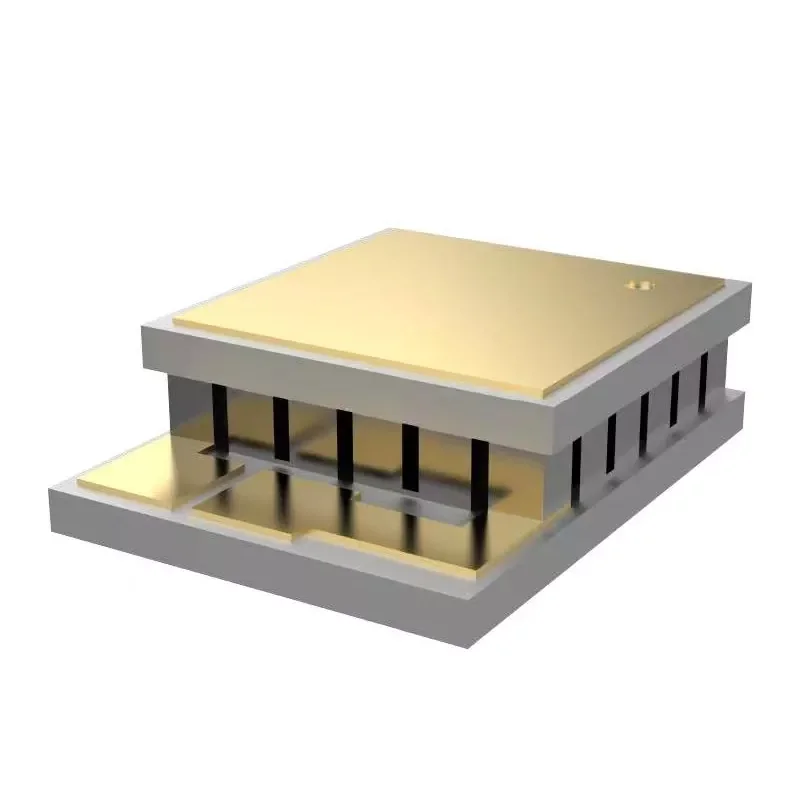

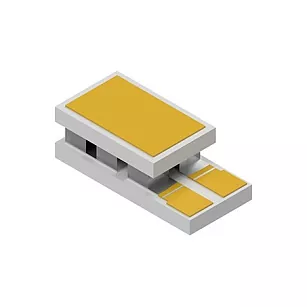

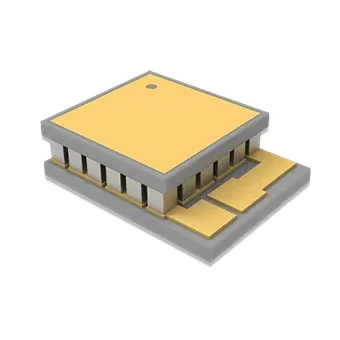

Optoelektronik üçün Mikro Termoelektrik Soyuducular

X-Meritan termoelektrik materialın inkişafı, termoelektrik soyuducu (TEC) komponentlərinin istehsalı və istilik həlli dizaynı imkanlarını əhatə edir. Optoelektronik cihazlar üçün bu Mikro Termoelektrik Soyuducular aktiv soyutma və ya isitmə üçün Peltier effektindən istifadə edərək kompressorlara, soyuduculara və ya hərəkət edən mexaniki hissələrə ehtiyacı aradan qaldırır. Onlar lazer diodları, optik rabitə cihazları, fotodetektorlar, lidar modulları və digər kompakt optoelektronik komponentlər kimi temperatura həssas komponentlər üçün uyğundur.

Xüsusiyyətlər:

●  Məhdud məkanı olan optoelektronik və dəqiq elektron qablaşdırma üçün uyğun olan miniatürləşdirilmiş dizayn.

●  Dəqiq temperatur nəzarətini dəstəkləyir, temperatur sürüşməsinin cihazın performansına təsirini azaltmağa kömək edir.

●  Bərk vəziyyətdə olan soyutma quruluşu, hərəkət edən hissələrin olmaması, sabit və etibarlı uzunmüddətli işləməyi təmin edir.

●  Yüksək temperatur qabiliyyəti: Yüksək ətraf temperaturları altında sabit temperatur nəzarəti tələb edən proqramlar üçün uyğundur.

●  Vibrasiya və ya mexaniki səs-küy yoxdur: Bərk hal strukturu dəqiq optik sistemlər və həssas ölçmə avadanlığı üçün uyğundur.

●  RoHS uyğun, qlobal bazar layihələrində tətbiqi asanlaşdırır.

Tətbiq Ssenariləri:

●  Optik rabitə cihazları üçün temperatur nəzarəti, xüsusilə lazer diodları, DFB-lər, EML-lər və TOSA/ROSA üçün periferik temperatur nəzarəti.

●  LiDAR ötürücü və qəbuledicilərinin temperaturun sabitləşdirilməsi.

●  Tibbi sınaq avadanlıqlarında işıq mənbələri və sensor bölmələri.

●  Dəqiq optik sınaq stendləri və laboratoriya kalibrləmə platformaları.

●  Kiçik ölçü, aşağı vibrasiya və sürətli cavab tələb edən qablaşdırma proqramları.

Spesifikasiyalar və Fərdiləşdirmə

Seçim meyarları

Optoelektronik üçün Mikro Termoelektrik Soyuducular seçərkən aşağıdakı parametrləri nəzərə alın:

Ölçülər: Cihaz bazası və montaj kamerası əsasında fərdiləşdirilmişdir

Qalınlıq: Termik müqavimət, sıxma qüvvəsi və montaj sahəsini balanslaşdırmalıdır

Maksimum iş cərəyanı: Sürücünün enerji təchizatı və temperatur nəzarət strategiyasına uyğun olmalıdır

Maksimum temperatur fərqi (Delta Tmax): İsti hissədə istilik qəbuledicisi şəraitindən asılıdır

İstilik Pompası Tutumu (Qmax): Nə qədər istiliyin çıxarıla biləcəyini müəyyən edir

Müqavimət və Gərginlik: Sürücü itkilərinə və nəzarət dəqiqliyinə təsir edin

Fərdiləşdirmə zamanı biz təsdiq edəcəyik:

İstilik mənbəyi ölçüləri: Lazer çipi, TO paketi, mikrosensor və ya inteqrasiya olunmuş optoelektronik modul.

İnterfeys materialları: Nikel örtük, lehim uyğunluğu və ya xüsusi metalizasiya tələbləri.

İşləmə temperaturu diapazonu: Otaq temperaturunun sabitləşməsi, aşağı temperaturda işləmə və ya yüksək temperatur kompensasiyası.

Struktur tələbləri: Ultra nazik tikinti, daha yüksək istilik nasosunun sıxlığı və ya digər məkan məhdudiyyətləri.

Texniki Spesifikasiyalar

Niyə X-Meritan seçməlisiniz?

Miniatür TEC Dizaynı: Minimum qalınlığı 0,65 mm olan 1,5 × 1,1 mm kimi kiçik mikro TEC-lər.

Yüksək İstilik Pompası Sıxlığı: Təxminən 43 Vt/sm²-ə qədər, yığcam, yüksək istilik axını tətbiqləri üçün uyğundur.

Termoelektrik Material Ekspertizası: Daxili termoelektrik materialın inkişafı optimallaşdırılmış TEC performansını və tətbiq üçün xüsusi dizaynları dəstəkləyir.

Xüsusi TEC Həlləri: Tətbiq tələblərinə əsasən fərdiləşdirilmiş ölçülər, elektrik xüsusiyyətləri, material konfiqurasiyası, metalizasiya və əlaqə strukturları.

Prototipdən İstehsala: Termal dizayn və prototipin hazırlanmasından sınaq və həcm istehsalına qədər dəstək.

Tez-tez verilən suallar

Nə üçün bu məhsul standart soyuduculardan daha çox optoelektronik cihazlar üçün uyğundur?

Standart istilik qurğuları yalnız passiv soyutma təmin edir, buna görə də cihazın temperaturu ətraf mühitin temperaturunda dəyişikliklərlə dəyişir. Mikro termoelektrik soyuducular, əksinə, temperaturu aktiv şəkildə idarə edərək, işləmə temperaturunu hədəf diapazonuna qaytararaq, onları temperatur sürüşməsinə həssas olan optoelektron sistemlər üçün ideal hala gətirir.

Lazer diod layihələrində nələrə üstünlük verilməlidir?

The focus should not be solely on the cooling plate itself, but on the entire thermal path: heat source contact, interface materials, heat sink design, and whether the drive current is properly matched.

X-Meritan termoelektrik soyuducunun (TEC) ölçüsünü fərdiləşdirə bilərmi?

Bəli. X-Meritan mühəndis təsvirləri, nümunələr və ya tətbiq spesifikasiyası əsasında fərdi ölçüləri və konfiqurasiyaları qiymətləndirə bilər. Fərdiləşdirməyə ölçülər, elektrik xüsusiyyətləri, P/N materialının konfiqurasiyası, əlaqə strukturu və interfeys tələbləri daxildir.
