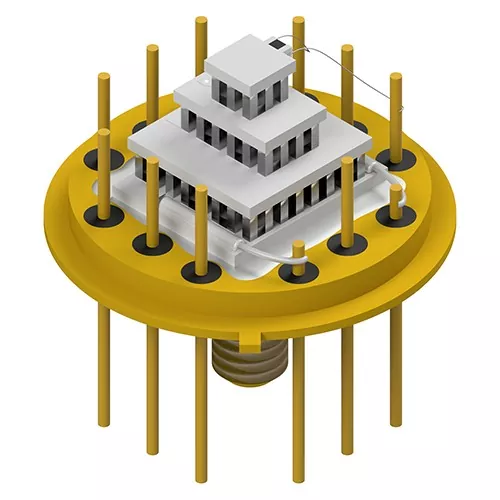

İstehsalçı olaraq, X-meritan Peltier Assambleyası modulun soyuq və isti tərəfi arasında istilik ötürmək üçün yarımkeçirici termoelektrik texnologiyasından istifadə edir.
Peltier Assambleyası termoelektrik soyutma komponentlərini və istilik yayma hissələrini vahid vahidə birləşdirir. Bu struktur ayrı-ayrı soyutma komponentlərinə ehtiyacı azaldır və məhdud avadanlıq yerlərində quraşdırılması asanlaşdırır.
Montaj kompressor əsaslı soyuducu komponentləri olmayan yarımkeçirici termoelektrik soyutma texnologiyası ilə işləyir. Bərk-dövlət quruluşu mexaniki soyuducu hərəkəti aradan qaldırır və iş vibrasiyasını və səs-küyü azaldır.
Termoelektrik modul istiliyi birbaşa soyuq tərəflə isti tərəf arasında ötürür. Bu dizayn sabit istilik şəraiti tələb edən elektron komponentlər üçün lokallaşdırılmış temperatur nəzarətinə imkan verir.
Soyuq tərəf hədəf bölgədən istilik toplamaq üçün alüminium və ya mis istilik ötürmə bloklarından istifadə edir. İsti tərəf, ötürülən istiliyi buraxmaq və montajın istilik balansını qorumaq üçün alüminium soyuducu və fanı birləşdirir.
Montaj strukturu ölçülər, TEC konfiqurasiyası və əlaqə interfeysləri daxil olmaqla quraşdırma tələblərinə uyğun olaraq tənzimlənə bilər.
Peltier Assambleyasının performansı yarımkeçirici soyutma elementləri, istilik ötürmə materialları və mexaniki strukturlar arasında koordinasiyadan asılıdır.
Termoelektrik soyutma çipi istilik ötürülməsindən məsul olan əsas komponentdir. Yarımkeçirici materiallardan elektrik cərəyanı keçdikdə, istilik bir tərəfdən udulur və qarşı tərəfdən ayrılaraq soyutma effekti yaradır.
Seramik substratlar termoelektrik elementlər üçün elektrik izolyasiyası və mexaniki dəstək təmin edir. Onlar həmçinin yarımkeçirici çip və xarici komponentlər arasında istilik ötürmə yolunun bir hissəsi kimi çıxış edirlər.
İstilik keçiriciliyini yaxşılaşdırmaq və səth boşluqlarının yaratdığı istilik ötürmə itkisini azaltmaq üçün təmas səthləri arasında yüksək istilik keçiriciliyi olan silikon yağ tətbiq olunur.
Soyuq tərəf alüminium və ya mis bloklardan istifadə edərək, soyudulmuş komponentdən termoelektrik modula istilik ötürür.
İsti tərəf soyuq tərəfdən ötürülən istiliyi və əməliyyat zamanı yaranan istiliyi aradan qaldırmaq üçün alüminium soyuducu və fanı birləşdirir.
Sənaye dərəcəli vintlər və ya epoksi qatran daxili və xarici komponentləri qorumaq üçün istifadə olunur, əməliyyat zamanı montaj sabitliyini qoruyur.
Kompakt quruluşu və yarımkeçirici əsaslı soyutma üsulu sayəsində X-meritan Peltier Assambleyası lokallaşdırılmış temperatur tənzimlənməsi və idarə olunan istilik ötürülməsi tələb edən avadanlıqlar üçün uyğundur.
|
Tətbiq sahəsi |
Temperatur nəzarəti tələbi |
Montaj funksiyası |
|
Fiber optik rabitə |
Optik komponentlər üçün sabit temperatur nəzarəti |
Həssas optik modullardan istilik ötürür |
|
Sənaye tibbi avadanlıqları |
Kompakt və aşağı səs-küylü soyutma quruluşu |
Yerli temperaturun tənzimlənməsini təmin edir |
|
Ağıllı avtomobil elektronikası |
Məhdud quraşdırma məkanında istilik idarəetməsi |
Elektron komponentlərdən istiliyi aradan qaldırır |
|
Məişət elektronikası |
Kiçik ölçülü soyutma inteqrasiyası |
Kompakt cihazlarda istilik nəzarətini dəstəkləyir |
|
Tədqiqat alətləri |
Nəzarət olunan yarımkeçirici temperaturun tənzimlənməsi |
Sınaq sistemləri üçün lokallaşdırılmış soyutma təmin edir |
X-meritan istehsalı termoelektrik materialın inkişafı, TEC komponentlərinin emalı və montaj inteqrasiyasını əhatə edir.
İstehsal Avadanlıqları: Qalay daldırma sobası, vibrasiyalı yelləncək qəlib maşını, qaynaq maşını, soba, mürəkkəb püskürtmə printeri, lehimləmə dəmiri, paylama maşını, avtomatik möhürləmə maşını, kəsici maşın, bərkimə maşını, təkrar lehimləmə avadanlığı və tam avtomatik çap maşını.
Termoelektrik Çipin Yerləşdirilməsi: Çipin yerləşdirilməsi və montaj düzgünlüyünü yoxlayın.
Seramik Substrat Yapışması: Keramik altlıqlar və termoelektrik komponentlər arasında bağlanma vəziyyətini yoxlayın.
Lehimləmə Bağlantısı: Lehim birləşmələrini elektrik və mexaniki dayanıqlığa görə yoxlayın.
Termal İnterfeys Tətbiqi: Termal yağ örtüyü və təmas səthinin vəziyyətini təsdiqləyin.
Mexanik Struktur Sabitliyi: Fiksləşdirmə gücünü və ümumi montaj bütövlüyünü yoxlayın.
Elektrik Bağlantısı Vəziyyəti: Elektrik qoşulma vəziyyətini yoxlayın.
Struktur uyğunluğu: Kompanentin düzülməsini və montaj vəziyyətini yoxlayın.
İstilik Ötürmə Yolu Vəziyyəti: İstilik keçirmə yolunun bütövlüyünü yoxlayın.
Soyutma və İstilik Yayılma Əməliyyatı: Soyutma funksiyası və istilik yayılması əməliyyatını təsdiq edin.
Quraşdırmadan əvvəl kontakt səthinin düz və təmiz olduğundan əmin olun. Termal yağı modul və təmas səthi arasında bərabər şəkildə tətbiq edin. Seramik substratda həddindən artıq gərginliyin qarşısını almaq üçün bərkidici vintləri bərabər şəkildə sıxın.
İsti tərəfdə istilik yayılması üçün kifayət qədər yer olmalıdır. Zəif istilik təması və ya qeyri-kafi istilik buraxma qabiliyyəti soyutma performansını azalda bilər.
Soyuq tərəf hədəf komponentdən istiliyi udur, isti tərəf isə istilik qəbuledicisi və fan vasitəsilə istilik buraxır.
Quraşdırma zamanı:
● Soyuq tərəfi soyutma tələb edən komponentə qoşulur.
● İsti tərəf istilik yayma strukturuna qoşulur.
● Qızdırıcının ətrafındakı hava axını maneəsiz qalmalıdır.
Enerji təchizatı seçilmiş termoelektrik soyutma modulunun elektrik xüsusiyyətlərinə uyğun olmalıdır.
Tövsiyə olunan mülahizələr:
● Sabit DC enerji təchizatı istifadə edin.
● Gərginlik və cərəyan tələblərini TEC modulunun spesifikasiyası ilə uyğunlaşdırın.
● Soyutma işinə təsir edə biləcək qeyri-sabit güc şəraitindən çəkinin.
Ümumi səbəblərə aşağıdakılar daxildir:
● Qeyri-kafi istilik qəbuledicisi
● İstilik ötürmə səthləri arasında zəif təmas
● Qeyri-bərabər termal yağ tətbiqi
● İstilik yayılma səthini bloklayan toz
● Soyutma konstruksiyasının düzgün qurulmaması
İsti tərəf davamlı olaraq ötürülən istiliyi buraxmalıdır. İstiliyin yığılması soyutma effektini azalda bilər.
X-meritan termoelektrik materialları, TEC komponentlərini və inteqrasiya olunmuş istilik birləşmələrini əhatə edən istehsal imkanlarına malikdir. İstehsal sistemi termoelektrik materialın hazırlanmasından Peltier Assambleyasının inteqrasiyasına qədər tam prosesi dəstəkləyir.
● Termoelektrik Materialın İnkişafı: TEC komponent tətbiqləri üçün termoelektrik materialları hazırlayın və emal edin.
● Tam Montaj İstehsalı: Termoelektrik çipləri, keramika substratları, termal interfeys materiallarını, istilik ötürmə bloklarını, soyuducuları və fanatları bitmiş soyuducu birləşmələrə birləşdirin.
● Evdaxili Emal Avadanlığı: İstehsal xətləri qalay sobaları, vibrasiyalı qəlib maşınları, qaynaq maşınları, paylayıcı maşınlar, avtomatik möhürləmə maşınları, təkrar lehimləmə avadanlığı və digər montaj avadanlıqları ilə təchiz edilmişdir.
● Çox Mərhələli Keyfiyyət Təftişi: Çişin yerləşdirilməsi, keramika substratın birləşdirilməsi, lehimləmə birləşmələri, termal interfeys tətbiqi və son montaj vəziyyətinin yoxlanılması daxil olmaqla əsas proseslərə nəzarət edin.
● İstilik Quruluşunun Dizayn İmkanı: Müxtəlif avadanlıq inteqrasiya tələblərinə uyğun olaraq istilik ötürmə və istilik yayma strukturlarını inkişaf etdirin.
X-meritan istehsal təcrübəsi fiber optik rabitə, sənaye tibbi avadanlığı, ağıllı avtomobil elektronikası, istehlakçı elektronikası və yarımkeçiricilərin soyudulması və temperaturun idarə edilməsini tələb edən tədqiqat alətlərində tətbiqləri əhatə edir.
