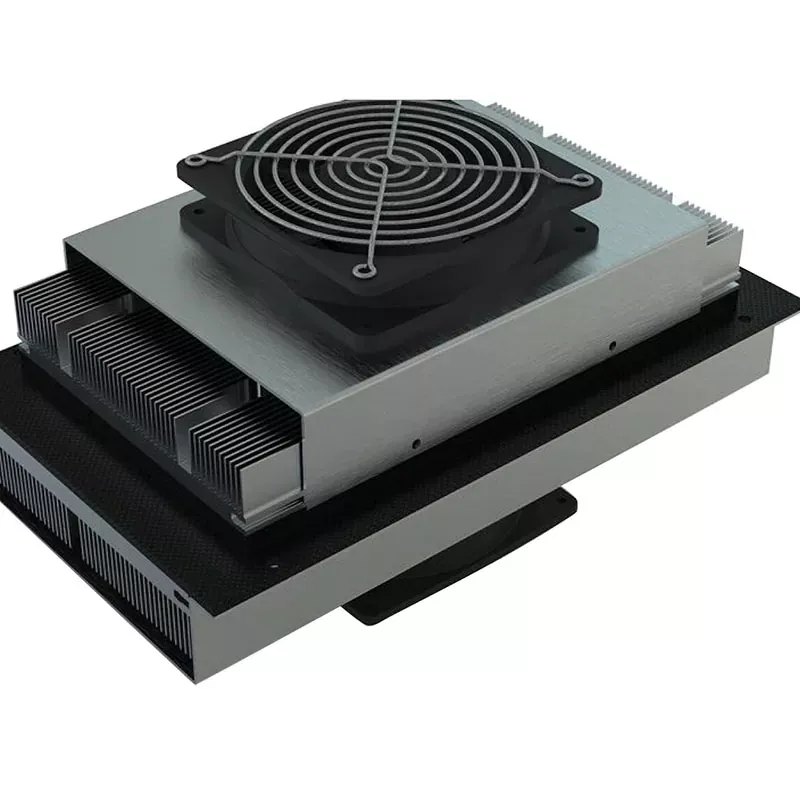

Havadan havaya termoelektrik soyuducu qurğular

X-meritan Havadan Havaya Termoelektrik Soyuducu Yığıncaqlar  yığcam, yüksək inteqrasiya olunmuş bərk cisimli istilik idarəetmə həllini təqdim edir. Adi kompressorları, soyuducu xətləri və mürəkkəb maye dövriyyə dövriyyəsini aradan qaldıraraq, bu qurğular effektiv istilik mübadiləsini asanlaşdırmaq üçün birbaşa hava tərəfi istilik dəyişdiricilərindən və yüksək etibarlı yarımkeçirici termoelektrik modullardan istifadə edir, sızma risklərinin qarşısını alır, avadanlığın arxitekturasını əhəmiyyətli dərəcədə sadələşdirir.

X-meritan-ın şaquli inteqrasiya imkanlarından istifadə etməklə – xam termoelektrik materialları və sistem səviyyəli istilik dizaynına əsas komponentlərin işlənib hazırlanması – uzunmüddətli sabitliyi və yüksək etibarlılığı təmin etmək üçün hər bir montaj 100% modul yoxlanışından, AC müqavimət testindən və ciddi temperatur dövriyyəsi stress testindən keçir.

Məhsul Xüsusiyyətləri

Kompressorsuz Bərk Hallı Soyutma

Havadan Havaya Termoelektrik Soyuducu Yığıncaqlar DC güc girişi vasitəsilə temperatur fərqi yaratmaq üçün yarımkeçirici termoelektrik modullardan istifadə edir. Soyutma sistemi kompressor və ya adi soyuducu dövrə tələb etmir.

Yığcam montaj strukturu

Soyuducu komponentlər ayrıca soyuducu qurğuya etibar etməkdənsə, kompakt bir montaja inteqrasiya olunur. Bu struktur elektron avadanlıqların, alətlərin və qapalı sistemlərin daxilində və ya ətrafında tələb olunan quraşdırma yerini azaltmağa kömək edir.

Aşağı Mexanik Narahatlıq

Kompressor və ya digər böyük mexaniki soyuducu mexanizm olmadan montaj əməliyyat zamanı minimal mexaniki vibrasiya yaradır.

Bir məclisdə soyutma və isitmə

Termoelektrik modul DC cərəyanının istiqamətini tərsinə çevirərək soyutma və qızdırma arasında keçid edə bilər. Beləliklə, bir istilik idarəetmə qurğusu əsas iki istiqamətli temperatur nəzarəti üçün ayrıca qızdırıcı element əlavə etmədən müxtəlif iş şəraitində temperaturun tənzimlənməsini dəstəkləyə bilər.

Dəqiq Temperatur Tənzimlənməsi

Termoelektrik effekt birbaşa elektrik girişindəki dəyişikliklərə cavab verir və istilik çıxışını idarəetmə sistemi vasitəsilə tənzimləməyə imkan verir. Avadanlıq nəzarət edilən və təkrarlanan temperatur şəraiti tələb etdiyi hallarda temperatur rəyi olan konfiqurasiyalardan istifadə edilə bilər.

Maye Soyutma Dövrü yoxdur

Havadan Havaya Termoelektrik Soyuducu Yığıncaqlar istiliyi hava tərəfindəki istilik dəyişdiriciləri vasitəsilə ötürür və maye dövriyyəsi dövriyyəsi tələb etmir. Bu, soyutma arxitekturasından soyuducu boru kəmərlərinə, nasoslara, rezervuarlara və əlaqəli maye dövrə birləşmələrinə ehtiyacı aradan qaldırır.

Geniş Əməliyyat Temperatur qabiliyyəti

Montajlar -40°C ilə +85°C arasında geniş temperatur diapazonunda işləyən avadanlıq üçün konfiqurasiya edilə bilər. Komponent seçimi və montaj konfiqurasiyası gözlənilən ətraf mühit və avadanlıqların iş şəraitinə uyğunlaşdırıla bilər.

Fərqli Avadanlıq Dizaynları üçün konfiqurasiya edilə bilər

X-Meritan tələb olunan soyutma qabiliyyətinə, gərginliyə, cərəyana, ölçülərə, hava axınına, temperatura nəzarət dəqiqliyinə və montaj tələblərinə uyğun olaraq montajı konfiqurasiya edə bilər. Bu, istilik idarəetmə bölməsini hədəf avadanlığın mexaniki və elektrik məhdudiyyətlərinə uyğunlaşdırmağa imkan verir.

Məhsul parametrləri

Havadan havaya TEC və Maye əsaslı soyutma

Maye soyuducu dövrə tələb etməyən proqramlar üçün hava tərəfi TEC konfiqurasiyası sistem inteqrasiyasını sadələşdirə bilər.

Müvafiq arxitektura soyutma qabiliyyətindən, istilik axınından, ətraf şəraitdən, mövcud məkandan, hava axınından və avadanlıq dizaynından asılıdır.

Tipik Avadanlıq Tətbiqləri

Elektron Korpuslar və Telekommunikasiya Avadanlıqları

Havadan Havaya Termoelektrik Soyuducu Yığıncaqlar açıq şkaflar, rabitə avadanlığı və elektron korpuslarda yığılmış istiliyi aradan qaldıra bilər. Soyuq tərəfdəki hava sirkulyasiyası soyudumanı korpusa paylayır, isti tərəf isə toplanan istiliyi ətraf mühitə rədd edir.

Laboratoriya və Tədqiqat Alətləri

Sabit temperatur və aşağı mexaniki pozulma tələb edən laboratoriya avadanlığı üçün bərk hallı termoelektrik soyutma kompressor vibrasiyasını və soyuducu axınının qarşısını alır. Montaj analitik və tədqiqat alətlərinin istilik tələbləri ətrafında konfiqurasiya edilə bilər.

Tibbi və Diaqnostika Avadanlıqları

Diaqnostika və tibbi alətlərdəki temperatura həssas komponentlər nəzarət olunan istilik şəraitini tələb edə bilər. Hava-hava TEC konfiqurasiyaları avadanlığa maye dövrə daxil etmədən lokallaşdırılmış soyutma və ya isitmə təmin edə bilər.

Yarımkeçirici və Optik Avadanlıqlar

Yarımkeçiricilərin emalı, sınağı, lazer və optik avadanlığı temperaturla performansı dəyişən komponentləri ehtiva edə bilər. TEC-əsaslı hava tərəfində istilik idarəetməsi idarə olunan istiliyin çıxarılması və temperaturun sabitliyi tələb olunduğu yerlərdə istifadə edilə bilər.

İxtisaslaşdırılmış Sənaye Avadanlıqları

Dəyişən ekoloji şəraitdə işləyən sənaye nəzarət sistemləri, təftiş avadanlığı və digər maşınlar müəyyən edilmiş iş temperaturunu saxlayaraq daxili istilik yığılmasını idarə etmək üçün montajdan istifadə edə bilər.

İstehsal və Sınaq Prosesi

100% Modul Doğrulaması

Hər Havadan Havaya Termoelektrik Soyuducu Yığıncaqlar modulu montajdan əvvəl elektrik müqaviməti, istilik keçiriciliyi və Seebeck əmsalı üçün sınaqdan keçirilir. Test modul bitmiş soyutma sisteminə daxil olmazdan əvvəl elektrik və ya istilik sapmalarını müəyyən edir.

Materialın təsdiqi

Termoelektrik yarımkeçirici materiallar ardıcıl elektrik və istilik xüsusiyyətlərinə görə qiymətləndirilir. Əla göstərici ölçüləri materialın və modulun performansının yoxlanılmasının bir hissəsi kimi istifadə olunur.

Lehim qovşağının bütövlüyü

Termoelektrik modulun daxili elektrik əlaqələrini yoxlamaq üçün AC müqavimət testi aparılır. Test lehim qovşağı qüsurları ilə əlaqəli anormal müqaviməti müəyyən etmək üçün nəzərdə tutulmuşdur.

Modul bütövlüyünə nəzarət

Qüsurlu və ya qeyri-aktiv termoelektrik modullar inteqrasiyadan əvvəl yoxlanılır. Uğursuz modul səmərəsiz istilik yolu yarada və montajda mövcud olan temperatur fərqini azalda bilər.

Yekun Montaj Testi

Tamamlanmış montajlar müəyyən əməliyyat diapazonlarında temperaturun dəyişməsi daxil olmaqla, performans və stress testindən keçir. Test təkrar temperatur dəyişiklikləri altında tamamlanan montajın mexaniki və istilik bütövlüyünü qiymətləndirir.

Niyə X-Meritan seçməlisiniz

X-Meritan termoelektrik materiallar, əsas komponentlərin inkişafı, istilik idarəetmə dizaynı və sistem səviyyəsində seçim üzərində işləyir. Bu şaquli qabiliyyət soyutma qurğusunu TEC materialından və modul səviyyəsindən hava tərəfindəki istilik arxitekturasına qədər qiymətləndirməyə imkan verir.

Şirkət fiber-optik rabitə, sənaye və tibbi avadanlıq, avtomobil elektronikası, məişət elektronikası və tədqiqat institutlarında tətbiqlərə xidmət edir. Onun texniki əhatə dairəsi termoelektrik materialın inkişafı, komponentlərin fərdiləşdirilməsi, istilik yayılması həllinin dizaynı və seçim dəstəyini əhatə edir.

Tez-tez verilən suallar

Hava-hava termoelektrik soyuducu qurğusu nədir?

İstiliyi bir hava axınından digərinə ötürmək üçün termoelektrik moduldan istifadə edən bərk cisimli istilik idarəetmə qurğusudur. İstilik dəyişdiriciləri və fanatlar soyuq və isti tərəflərdə lazımi hava sirkulyasiyasını təmin edir.

Havadan Havaya Termoelektrik Soyuducu Komplekslər həm soyutma, həm də isitmə təmin edə bilərmi?

Bəli. Termoelektrik modul boyunca DC cərəyanının istiqamətini dəyişdirmək istilik ötürmə istiqamətini tərsinə çevirir, bu da montajın soyutma və ya istiləşməsini təmin etməyə imkan verir.

Tələb olunan soyutma qabiliyyətini necə seçmək olar?

Avadanlığın davamlı və pik istilik yükü ilə başlayın, sonra ətraf mühitin temperaturu, hədəf temperaturu, hava axını və mövcud isti tərəfdən istiliyi rədd etmə qabiliyyətini nəzərə alın. Montaj seçərkən bu şərtlər birlikdə qiymətləndirilməlidir.

Ölçülər fərdiləşdirilə bilərmi?

Bəli. Ölçülər, hava axınının konfiqurasiyası, montaj strukturu, elektrik tələbləri və digər montaj xüsusiyyətləri avadanlıq dizaynına uyğun olaraq hazırlana bilər.

TEC montaj kotirovkası üçün hansı məlumat tələb olunur?

Tələb olunan soyutma qabiliyyətini, ətraf mühitin temperaturunu, hədəf temperaturu, mövcud quraşdırma sahəsini, DC enerji təchizatını, hava axını şəraitini, iş mühitini və temperatura nəzarət tələblərini təmin edin. Bu parametrlər montaj konfiqurasiyasını faktiki tətbiqə qarşı qiymətləndirməyə imkan verir.

Hava-hava TEC montajı yüksək istilik yükləri üçün uyğundurmu?

Uyğunluq faktiki istilik yükündən, ətraf mühitin temperaturundan, tələb olunan temperatur fərqindən, hava axınından və mövcud istilikdən imtinadan asılıdır. Hava tərəfi TEC konfiqurasiyasının praktiki imkanlarını aşan tətbiqlər alternativ istilik idarəetmə arxitekturalarına qarşı qiymətləndirilməlidir.
