NTC thermistors use a negative temperature coefficient characteristic, meaning their resistance changes as temperature changes. In a sensing circuit, the resistance variation can be converted into temperature information for monitoring and control.
Çip tətbiqləri üçün R25, B dəyəri, müqavimət tolerantlığı, çip ölçüləri və elektrod strukturunun seçimi dövrə uyğunluğu və yığılmasına birbaşa təsir edir. R25 25°C-də nominal müqavimətə aiddir, B dəyəri isə termistorun müqavimət-temperatur xarakteristikasını təsvir edir.

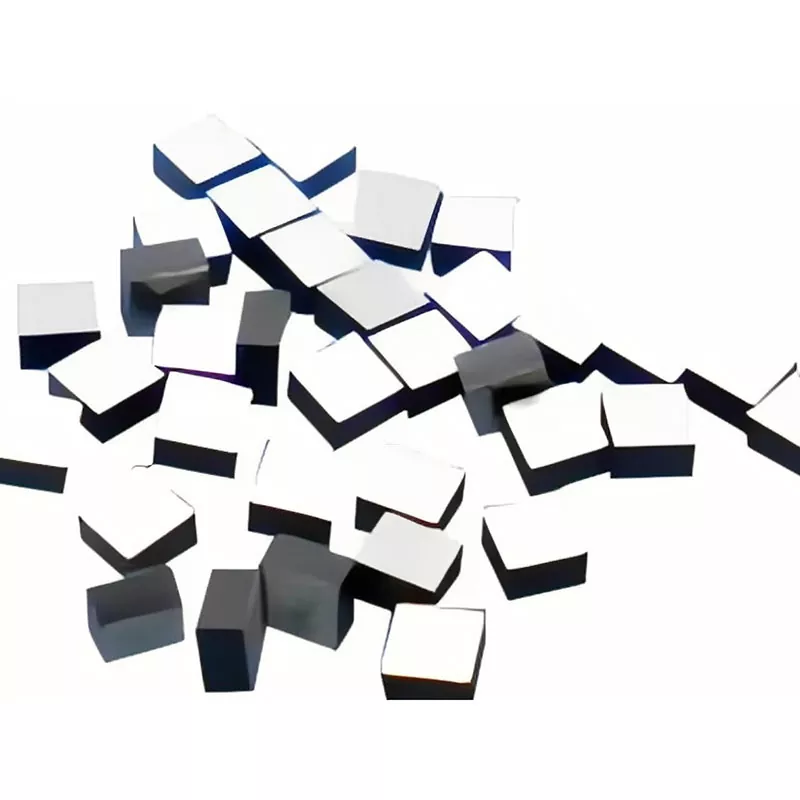

Yüksək Dəqiqlikli NTC Termistor Çipi həssas elementin istiliyə həssas komponentə yaxın yerləşdirilməli olduğu tətbiqlər üçün nəzərdə tutulub və eyni zamanda işğal olunmuş yer kiçik saxlanılır.
Aşağıdakı modellər mövcud məhsul spesifikasiyalarını əks etdirir. Elektrik dəyərləri və ölçüləri tələb olunan dövrə xüsusiyyətlərinə və montaj üsuluna görə seçilməlidir.
|
Model |
R25 (kΩ) |
B Dəyəri (K) |
Ölçülər L×W×T (mm) |
25°C-də nominal güc (mW) |
Dağılma əmsalı (mW/°C) |
İstilik Zaman Sabiti (s) |
|
DT502-3950A |
5.0 |
3950 |
1,0×1,0×0,5 |
<60 |
~1.2 |
≤3 |
|
DT103-3435B |
10.0 |
3435 |
0,95×0,95×0,6 |
<60 |
~1.2 |
≤3 |
|
DT103-3470A |
10.0 |
3470 |
1,0×1,0×0,5 |
<60 |
~1.2 |
≤3 |
|
DT103-3950A |
10.0 |
3950 |
1,1×1,1×0,46 |
<60 |
~1.2 |
≤3 |
|
DT203-3743A |
20.0 |
3743 |
1,1×1,1×0,6 |
<60 |
~1.2 |
≤3 |
|
DT303-3950A |
30.0 |
3950 |
1,0×1,0×0,55 |
<60 |
~1.2 |
≤3 |
|
DT473-4050A |
47.0 |
4050 |
0,45×0,45×0,25 |
<10 |
~0.2 |
≤2 |
|
DT503-3950A |
50.0 |
3950 |
1,0×1,0×0,55 |
<60 |
~1.2 |
≤3 |
|
DT104-3950A |
100.0 |
3950 |
0,95×0,95×0,6 |
<60 |
~1.2 |
≤3 |
|
DT104-3964F |
100.0 |
3964 |
0,45×0,45×0,2 |
<10 |
~0.2 |
≤2 |
|
DT104-4100A |
100.0 |
4100 |
0,95×0,95×0,6 |
<60 |
~1.2 |
≤3 |
|
Parametr |
Mövcud Aralıq |
|
Müqavimət |
1kΩ–1000kΩ |
|
B Dəyər |
3200K–4500K |
|
Çip ölçüsü |
Quruluşdan asılı olaraq 0,3 mm-dən |
|
Müqavimət Tolerantlığı |
±0,5%, ±1% |
Yüksək Dəqiqlikli NTC Termistor Çipi adi qablaşdırılmış temperatur sensorunun çox yer tutacağı tətbiqlər üçün kompakt strukturlarda mövcuddur. Cari diapazonda seçilmiş modellər 0,45 × 0,45 mm kimi kiçikdir, fərdiləşdirilmiş çip ölçüləri isə müştəri təsvirləri və ya nümunələrindən qiymətləndirilə bilər.
Kiçik çip quruluşu sensor elementi optik, elektron və ya digər temperatura həssas komponentlərə yaxın yerləşdirmək üçün uyğundur. Son ölçülər tələb olunan elektrik xüsusiyyətlərinə və montaj prosesinə uyğun olaraq təsdiqlənməlidir.

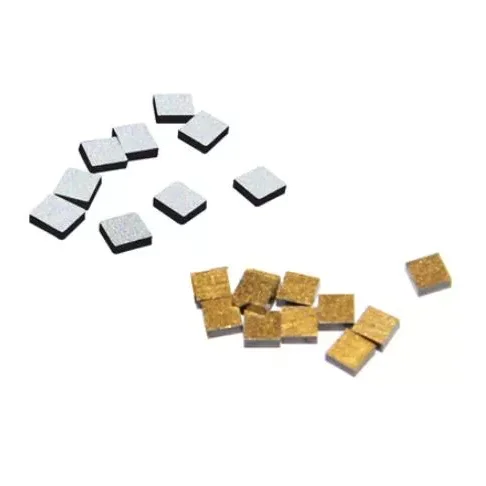

Çip tel bağlanması üçün qızıl və ya gümüş örtüklü elektrodlarla təchiz oluna bilər. Qızıl, alüminium və gümüş tel bağlanması elektrod konfiqurasiyası və montaj prosesindən asılı olaraq dəstəklənə bilər.
Bu struktur kompakt hibrid modullar və termistorun birbaşa algılama sahəsinə inteqrasiya edilməli olduğu digər birləşmələr üçün uyğundur. Elektrod materialı və bağlanma tələbləri nümunənin qiymətləndirilməsi zamanı təsdiqlənə bilər.
Naqillə bağlana bilən NTC termistorları, həmçinin sensor elementin temperatura həssas optik komponentlərə yaxın yerləşdirildiyi kompakt optik ötürücü proqramlarda istifadə olunur.
Müqavimət və B dəyəri tamamilə müstəqil parametrlər kimi deyil, uyğun birləşmə kimi seçilməlidir. Mövcud müqavimət diapazonu 1kΩ ilə 1000kΩ arasında, B dəyər diapazonu isə 3200K ilə 4500K arasındadır.
Dövrə dizaynı üçün 25°C-də nominal müqavimət, B dəyəri, dözümlülük və tələb olunan sensor diapazonu birlikdə nəzərə alınmalıdır. Standart birləşmələr mövcuddur və qeyri-standart tələblər tətbiq əsasında qiymətləndirilə bilər.
B dəyəri normal olaraq B25/50 və ya B25/85 kimi istinad temperatur diapazonu ilə birlikdə müəyyən edilir, buna görə də dövrə kalibrlənməsindən əvvəl dəqiq tərif müvafiq məhsul spesifikasiyasında təsdiq edilməlidir. Böyük istehsalçıların kommersiya çipi NTC məhsul məlumatları eyni şəkildə müəyyən edilmiş istinad temperaturları ilə R25 və B dəyərlərini təyin edir.
Seçilmiş modellər ±0,5% və ±1% müqavimət tolerantlığı variantları ilə təchiz oluna bilər. Bu spesifikasiya nominal müqavimət dəyərinin icazə verilən sapmasını təsvir edir və ümumi temperatur ölçmə dəqiqliyi kimi təqdim edilməməlidir.
Temperatura həssas sxemlər üçün müqavimət tolerantlığı, B-dəyərinə dözümlülük, dövrə dizaynı, kalibrləmə üsulu və iş şəraiti son temperatur ölçmə nəticəsinə təsir edə bilər. The required tolerance should therefore be selected according to the complete sensing system.
Sadalanan modellərin istilik vaxt sabiti çip strukturundan və modelindən asılı olaraq ≤2 s və ya ≤3 s-dir. Daha kiçik bir istilik vaxt sabiti ümumiyyətlə termistorun ətrafdakı şərtlərlə termal tarazlığa daha tez çatdığını göstərir.
Yığılmış modulda faktiki cavab həmçinin montaj üsulundan, istilik birləşməsindən, ətrafdakı materiallardan və hava axınından asılıdır. Bu səbəbdən çipin spesifikasiyası faktiki quraşdırma strukturu ilə birlikdə qiymətləndirilməlidir.
Yüksək Dəqiqlikli NTC Termistor Çipi temperaturun monitorinqi üçün optik rabitə modullarına və optik ötürücülərə inteqrasiya oluna bilər. Onun yığcam strukturu adi xarici sensor paketi əlavə etmədən sensor elementi temperatura həssas optik komponentlərə yaxın yerləşdirməyə imkan verir.
Bu, mövcud quraşdırma sahəsinin məhdud olduğu və nəzarət edilən komponentə yaxın temperatur dəyişikliklərinin izlənilməsi lazım olan optik birləşmələrdə xüsusilə aktualdır. Wire-bondable NTC thermistors are specifically used for temperature sensing in optical transceiver designs.
Yığcam NTC çipləri tibbi alətlərə və laboratoriya avadanlıqlarına inteqrasiya oluna bilər, burada temperaturu ölçən element məhdud quraşdırma sahəsinə uyğun olmalıdır. Different resistance values, B values, and tolerance options allow the component to be matched with different sensing circuits.
Son spesifikasiya tələb olunan temperatur diapazonuna, dövrənin xüsusiyyətlərinə, quraşdırma metoduna və tətbiq olunan avadanlıq tələblərinə uyğun olaraq seçilməlidir.
Avtomobil radar modulları əməliyyat zamanı temperaturun monitorinqini tələb edə bilən kompakt elektron komponentləri ehtiva edir. NTC çipinin kiçik forma faktoru temperaturun təyin edilməsini yüksək sıxlıqlı elektron birləşmələrə inteqrasiya etməyə imkan verir.
Avtomobil tətbiqləri üçün son modeli seçməzdən əvvəl tələb olunan iş temperaturu, müqavimət xüsusiyyətləri, dözümlülük, mexaniki quruluş və etibarlılıq tələbləri təsdiqlənməlidir.
Çip, həmçinin kompakt temperatur sensoru elementinin tələb olunduğu laboratoriya və sınaq avadanlıqlarında da istifadə oluna bilər. Müqavimət və B dəyəri sensor sxeminə görə seçilə bilər, çip ölçüləri isə mövcud quraşdırma sahəsi ilə birlikdə nəzərdən keçirilə bilər.
Prototip və ya fərdiləşdirilmiş avadanlıq üçün X-Meritan istehsaldan əvvəl müştəri çertyojları və ya nümunələr əsasında tələbləri qiymətləndirə bilər.
Yüksək Dəqiqlikli NTC Termistor Çipi fərdiləşdirilmiş elektrik tələbləri üçün qiymətləndirilə bilər. Mövcud müqavimət dəyərləri 1kΩ-dan 1000kΩ-a qədər, B dəyərləri isə 3200K-dan 4500K-a qədərdir. Seçilmiş spesifikasiyalar üçün ±0,5% və ±1% müqavimət tolerantlığı variantları mövcuddur.
Müştərilər fərdiləşdirilmiş model tələb edərkən tələb olunan R25, B dəyərini, tolerantlığı, iş şəraitini və hədəf tətbiqini təmin edə bilərlər. Bu parametrlər mövcud modelin istifadə oluna biləcəyini və ya yeni spesifikasiyanın qiymətləndirilməsinin lazım olduğunu müəyyən etməyə kömək edir.
Çip ölçüləri mövcud quraşdırma sahəsinə və montaj prosesinə görə qiymətləndirilə bilər. Mövcud modellərə 0,45 × 0,45 × 0,20 mm və 0,45 × 0,45 × 0,25 mm kimi kompakt strukturlar daxildir.
Qeyri-standart ölçülər üçün X-Meritan müştəri çertyojlarını və ya nümunələrini nəzərdən keçirə və tələb olunan elektrik parametrləri ilə birlikdə əldə edilə bilən strukturu təsdiqləyə bilər.
Müxtəlif bağlama tələbləri üçün qızıl və ya gümüş örtüklü elektrod variantları mövcuddur. Elektrod materialı nəzərdə tutulan tel materialı və yapışdırma prosesi ilə birlikdə seçilməlidir.
Nümunə inkişafı zamanı kütləvi istehsaldan əvvəl elektrod quruluşu, bağlama üsulu, çip ölçüləri və elektrik xüsusiyyətləri yoxlanıla bilər.
X-Meritan yarımkeçiricilərlə əlaqəli materiallar və komponentlər istehsal edir və fərdiləşdirilmiş elektron komponentlər üçün istehsal dəstəyi təmin edir. Mövcud istehsal avadanlığına vibrasiya aparatları, qaynaq maşınları, avtomatik qablaşdırma maşınları və dəqiq kəsici avadanlıqlar daxildir.
Xüsusi NTC termistor çipləri üçün istehsal müştəri nümunələri və ya çertyojlardan qiymətləndirilə bilər. Kütləvi istehsaldan əvvəl ölçüləri, elektrik parametrlərini, elektrod tələblərini və montaj uyğunluğunu yoxlamaq üçün nümunə təsdiq mərhələsindən istifadə edilə bilər.
Bu proses müştərilərə daha böyük istehsal sifarişini buraxmazdan əvvəl məhsulu tətbiq tələblərinə uyğun yoxlamaq üçün müəyyən bir nöqtə verir.
Mövcud müqavimət diapazonu 1kΩ - 1000kΩ, B dəyərləri 3200K ilə 4500K arasındadır. Standart modellərə 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ və 100kΩ müqavimət dəyərləri daxildir.
Seçilmiş spesifikasiyalar ±0,5% və ±1% müqavimət tolerantlığı ilə mövcuddur. Tələb olunan dözümlülük dövrə və temperaturun qəbulu tələblərinə uyğun seçilməlidir.
Bəli. Qızıl və ya gümüş örtüklü elektrod variantları mövcuddur. Qızıl, alüminium və gümüş tel bağlanması elektrod konfiqurasiyasına və montaj prosesinə görə qiymətləndirilə bilər.
Məhsul çeşidinə 0,45 × 0,45 × 0,20 mm və 0,45 × 0,45 × 0,25 mm kimi kompakt modellər daxildir. Xüsusi ölçülər tələb olunan elektrik və konstruktiv spesifikasiyalardan asılı olaraq son ölçü ilə müştərinin rəsmlərindən və ya nümunələrindən qiymətləndirilə bilər.
Bəli. X-Meritan fərdiləşdirilmiş müqaviməti, B dəyərini, ölçüləri, dözümlülüyü və elektrod tələblərini qiymətləndirə bilər. Müştəri təsvirləri və ya nümunələri məhsulun qiymətləndirilməsi və nümunənin təsdiqi üçün əsas kimi istifadə edilə bilər.
25°C-də tələb olunan müqavimətlə başlayın, B dəyəri, temperaturun ölçülməsi diapazonu, müqavimət tolerantlığı, mövcud quraşdırma sahəsi və yapışdırma üsulu. Fərdiləşdirilmiş tətbiqlər üçün dövrə tələbləri, quraşdırma rəsmi və ya mövcud nümunənin təmin edilməsi uyğun spesifikasiyanı təyin etməyə kömək edə bilər.
X-Meritan yarımkeçiricilərlə əlaqəli materiallar, komponentlər və istilik idarəetmə məhsulları üzrə ixtisaslaşan Çin əsaslı istehsalçıdır. Onun imkanları materialın inkişafı, komponentlərin istehsalı, fərdi istehsal və tətbiq dəstəyini əhatə edir.
Şirkət optik rabitə, sensor, tibbi avadanlıq, avtomobil elektronikası və istehlak elektronikası daxil olmaqla tətbiqlərə xidmət edir. Məhsullar Avropa, Şimali Amerika, Cənubi Amerika, Cənub-Şərqi Asiya və digər beynəlxalq bazarlara çatdırılır.
Yüksək Dəqiqlikli NTC Termistor Çipi üçün X-Meritan spesifikasiya seçimi və nümunənin qiymətləndirilməsindən tutmuş fərdi istehsala qədər dəstək verir. Müştərilər istehsaldan əvvəl texniki qiymətləndirmə üçün təsvirlər, nümunələr və ya elektrik tələblərini təqdim edə bilərlər
