İki Mərhələli Termoelektrik Soyuducular

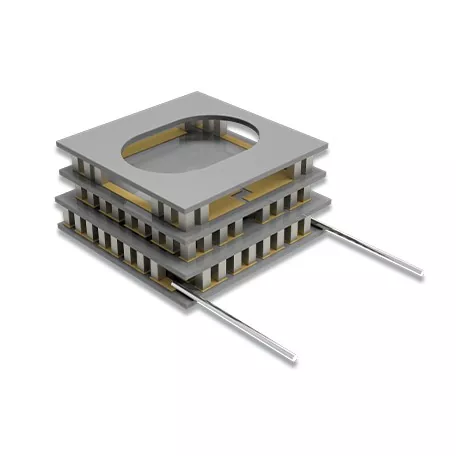

X-Meritan'ın İki Mərhələli Termoelektrik Soyuducular birinci termoelektrik mərhələnin ikinci üçün aralıq soyutma mərhələsini təmin etdiyi iki mərhələli seriyalı strukturdan istifadə edir. Uyğun iş şəraitində bu kaskad konfiqurasiyası birpilləli TEC-dən daha böyük temperatur fərqinə nail ola bilər.

Modullar kompressorlar və ya digər hərəkət edən mexaniki hissələr olmadan bərk hallı termoelektrik elementlərdən və DC gücündən istifadə edir. Onlar yığcam tikinti, aşağı vibrasiya və idarə olunan aşağı temperaturda işləmə tələb olunduğu yerlərdə lokallaşdırılmış temperatur nəzarəti üçün uyğundur.

İki Mərhələli Quruluş

İki mərhələli TEC, aralıq istilik interfeysi ilə birləşdirilən iki termoelektrik mərhələdən ibarətdir:

Soyuq tərəf → Birinci Mərhələ → Aralıq İnterfeys → İkinci Mərhələ → İsti tərəf

Birinci mərhələ nəzarət olunan ərazidən istiliyi çıxarır, ikinci mərhələ isə istiliyi isti tərəfə ötürür. Beləliklə, ikinci mərhələ birinci mərhələdən ötürülən istiliyi, eləcə də modula elektrik girişini idarə edir.

Əldə edilə bilən temperatur fərqi istilik yükündən, isti tərəfin temperaturundan, iş cərəyanından və istilikdən imtina şərtlərindən asılıdır.

Modul strukturu

Seramik Substrat

Alüminium oksid (Al₂O₃) keramika altlıqları termoelektrik elementlər və xarici istilik sistemi arasında istilik səthlərini formalaşdırarkən termoelektrik modul üçün elektrik izolyasiyası və struktur dəstəyi təmin edir.

P-N Termoelektrik Elementlər

P tipli və N tipli yarımkeçirici elementlər termoelektrik nüvəni təşkil edir və soyutma üçün lazım olan elektrik və istilik çevrilməsini təmin edir. X-Meritan ətraf mühit və aşağı temperatur temperaturuna nəzarət tətbiqləri üçün Bi₂Te₃ əsaslı termoelektrik materiallardan istifadə edir.

Aralıq Termal İnterfeys

İki termoelektrik mərhələ aralıq interfeys vasitəsilə mexaniki və termal olaraq bağlıdır. Tam modulu tərtib edərkən onun istilik və mexaniki xüsusiyyətlərini nəzərə almaq lazımdır.

DC Güc Bağlantısı

Modul birbaşa cərəyan enerji mənbəyindən işləyir. Elektrik konfiqurasiyası, güc ötürücüləri və iş şəraiti modul quruluşuna və tətbiq tələblərinə uyğun olaraq müəyyən edilir.

Termoelektrik material

X-Meritan termoelektrik materialın inkişafı, istehsalı, komponentlərin istehsalı, yığılması və sınaqdan keçirilməsini əhatə edən imkanlara malikdir. Onun TEC komponentləri ekstrüde edilmiş Bi₂Te₃-Sb₂Te₃ əsaslı materiallardan istifadə edir.

Ekstruziya prosesi sıx, teksturalı bir quruluş yaratmaq üçün yüksək təzyiqli plastik deformasiya tətbiq edir. Bu, sonrakı kəsmə və nazikləşdirmə proseslərini dəstəkləyir və kiçik termoelektrik elementlərin istehsalına imkan verir.

The final material grade and element dimensions are selected according to the module structure and manufacturing requirements.

İki Mərhələli və Tək Mərhələli TEC-lər

İki mərhələli konfiqurasiya ümumiyyətlə tələb olunan temperatur fərqi bir mərhələli dizaynın praktik diapazonunu aşdıqda nəzərə alınır.

Proqramlar

İnfraqırmızı aşkarlama

 İki Mərhələli Termoelektrik Soyuducular daha böyük temperatur fərqinin tələb olunduğu yerlərdə infraqırmızı detektorlar və əlaqəli sensor komponentlər üçün lokallaşdırılmış temperatur nəzarətini təmin edə bilər.

CCD Sensor Soyutma

CCD əsaslı görüntüləmə sistemləri üçün termoelektrik soyutma sensoru istilik tələbinin bir pilləli modulun praktik diapazonunu aşdığı idarə olunan iş temperaturunda saxlaya bilər.

Aerokosmik və peyk rabitəsi

Termoelektrik modulların bərk cisim konstruksiyası aerokosmik və peyk rabitə avadanlığı üçün nəzərdə tutula bilər, burada avadanlıq arxitekturası, mövcud yer və vibrasiya tələbləri adi mexaniki soyutma sistemlərinin istifadəsini məhdudlaşdırır.

Tibbi və Laboratoriya Avadanlıqları

İki mərhələli termoelektrik texnologiya biokimyəvi analiz avadanlıqlarına və nəzarət olunan aşağı temperatur şəraiti tələb edən laboratoriya soyuq mərhələlərinə tətbiq oluna bilər.

Elektron Komponent Testi

TEC modulları elektron komponentlərin və digər temperatura həssas cihazların aşağı temperatur xarakteristikasının sınaqdan keçirilməsi üçün idarə olunan istilik mühitini təmin edə bilər.

Fərdi İnkişaf

X-Meritan müştəri təsvirləri, nümunələr, ölçülər və tətbiq tələbləri əsasında fərdiləşdirilmiş termoelektrik modulları dəstəkləyir.

Tipik bir inkişaf prosesi:

Tələblərin nəzərdən keçirilməsi → Struktur dizaynı → Nümunə istehsalı → Performansın qiymətləndirilməsi → Təsdiq → İstehsal

Yeni dizaynlar üçün əsas mühəndislik girişlərinə hədəf temperatur diapazonu, istilik yükü, mövcud quraşdırma sahəsi, güc şəraiti və isti tərəfdən istidən imtina üsulu daxildir.

İstehsal və Keyfiyyət

X-Meritan komandası termoelektrik materialın işlənməsi, komponentlərin istehsalı, yığılması və sınaqdan keçirilməsini əhatə edən imkanlara malik yarımkeçiricilərin istilik idarəetməsində 10 ildən çox təcrübəyə malikdir.

İstehsal avadanlığına xüsusi montaj və sınaq qurğuları tərəfindən dəstəklənən lehimləmə, təkrar axın, paylama, kəsmə, möhürləmə, müalicə və çap avadanlıqları daxildir.

Keyfiyyət idarəetmə sistemi ISO 9001:2015-ə uyğundur. RoHS və REACH uyğunluq sənədləri müvafiq məhsullar və konfiqurasiyalar üçün mövcuddur və xüsusi sənədlər təchiz olunmuş modula uyğun olaraq təsdiqlənir.

Seçim məlumatı

Mühəndislik qiymətləndirməsi və TEC seçimi üçün aşağıdakı məlumatlar faydalıdır:

Yeni modulun mövcud dizaynı əvəz etməli və ya uyğunlaşdırması lazım olduqda məhsul rəsmi, mövcud modul və ya test məlumatları da təqdim edilə bilər.

Tez-tez verilən suallar

Niyə bir mərhələli dizayn əvəzinə iki mərhələli TEC istifadə olunur?

İki Mərhələli Termoelektrik Soyuducular bir pilləli modul müəyyən edilmiş termal yük və isti tərəf temperaturu altında tələb olunan soyuq tərəf şəraitini təmin edə bilmədiyi zaman nəzərə alınır.

İki mərhələli TEC 0°C-dən aşağı temperaturda işləyə bilərmi?

Bəli. Modul dizaynı, istilik yükü, isti tərəf şəraiti və idarəetmə sistemi tələb olunan temperatur diapazonuna uyğun olduqda 0°C-dən aşağı ətraf mühitin işləməsi mümkündür.

İki mərhələli TEC seçmək üçün hansı məlumat lazımdır?

Hədəf soyuq tərəf temperaturu, isti tərəf temperaturu, istilik yükü, mövcud ölçülər, enerji təchizatı və istilikdən imtina üsulu seçim üçün istifadə olunan əsas parametrlərdir.

X-Meritan iki mərhələli TEC modullarını fərdiləşdirə bilərmi?

Bəli. X-Meritan müştərilərin təsvirlərinə, nümunələrə, ölçü tələblərinə, elektrik şərtlərinə və tətbiq tələblərinə uyğun olaraq modullar hazırlaya bilər.
